33.4m等截面简支钢箱梁天桥设计CAD图纸（19张）

附件详情

桥梁概况：
1、人行天桥设计荷载：人群荷载5kN/m2。
2、人行天桥宽度：主桥全宽4.0m、梯道宽度2.5m。
3、主桥上部结构：33.4m等截面简支结构钢箱梁，梁高1.2m，采用预制吊装施工。
4、主桥桥墩采用满灌混凝土双钢管柱式桥墩，柱径0.5m，梯道桥墩采用满灌混凝土钢管柱式桥墩，柱径0.5m。
5、主桥和梯道平台基础为桩基础，梯道低端基础为扩大基础。
6、主桥桥面和梯道的踏步表面均设铺装，基层为环氧砂浆，面层为罗源红花岗石，平均厚度为4.5cm。
7、主桥横向设双向1.5%的横坡、横坡通过基层环氧砂浆厚度进行调整。
8、主桥和梯道栏杆均采用不锈钢栏杆（业主可以自行选择栏杆样式）。
......

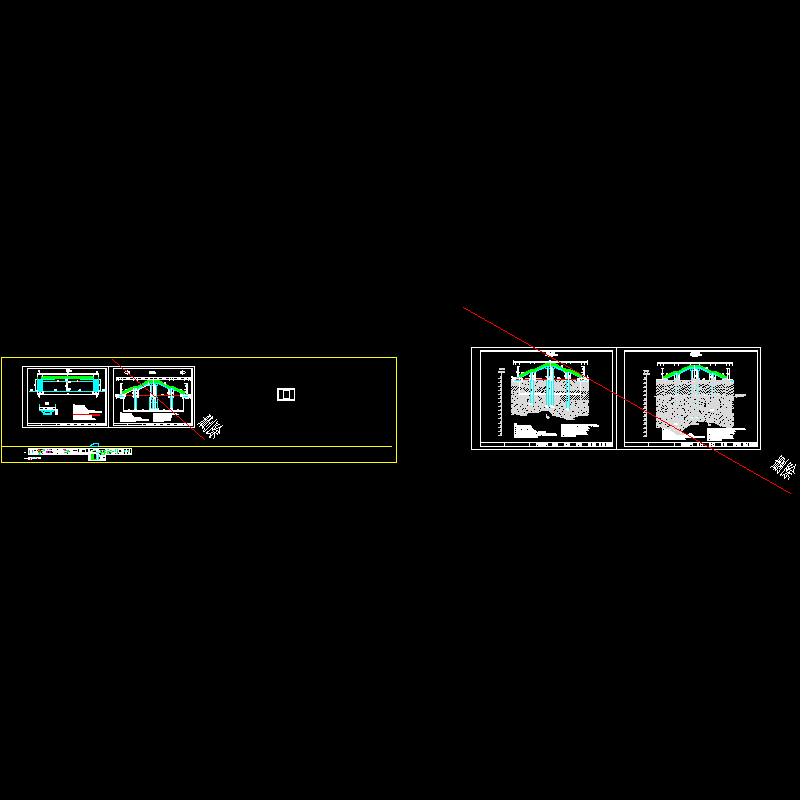

设计于2013年，共19张CAD设计图。
