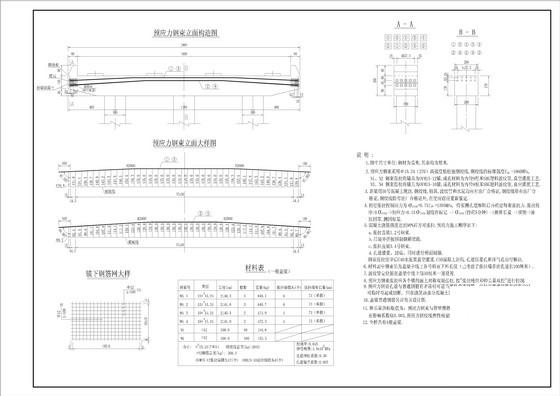

30+40+30m等截面连续钢箱梁桥设计施工图纸桥墩盖梁预应力图

附件详情

技术标准：
1.道路设计等级：城市快速路；
2.桥梁设计荷载：城-A；人群3.5 kN/m2；
3.设计行车速度：60 km/h；

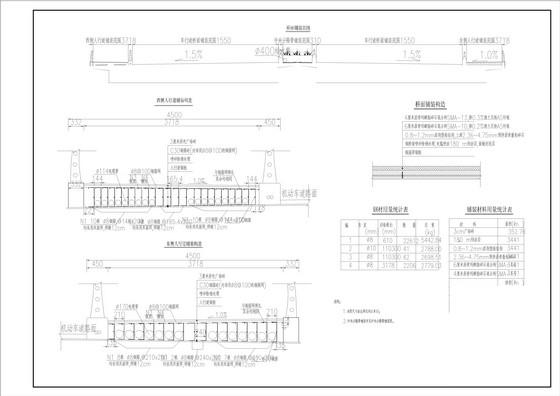

4.桥面宽度：4.5米人行道+15.5米机动车道+4.0米中央绿化带+15.5米机动车道+4.5米人行道=44.0米；
5．平曲线最小半径：无平曲线；
......
设计概况：

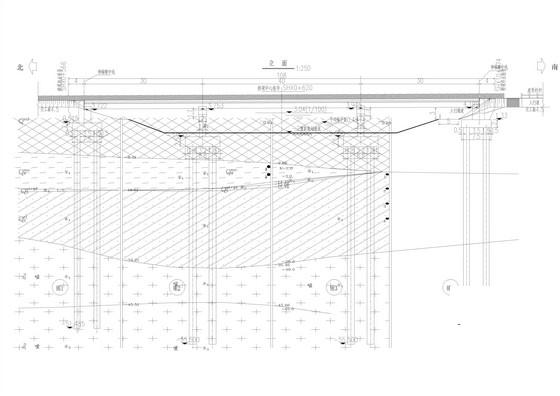

1. 上部结构型式：桥梁跨径组成为：30米+40米+30米=100米，桥全长108米。全桥为等截面连续钢箱梁桥，桥梁在道路横向以中央绿化带为界分为两幅桥。桥面横坡1.5%由横向调整箱梁高度完成。最小腹板高度1.80米，最大腹板高度2.069米。
2. 下部结构型式：桥墩型式为变截面轻型墩。盖梁采用C40预应力砼，端部梁高1.1米，根部梁高1.7米；桥台为U型桥台。基础采用冲孔灌注桩，桩基按摩擦桩计算。
......
设计于，共包含CAD设计图34张。
