45m简支钢箱梁结构人行天桥设计CAD图纸_39页附计算书_灌注桩基础.dwg

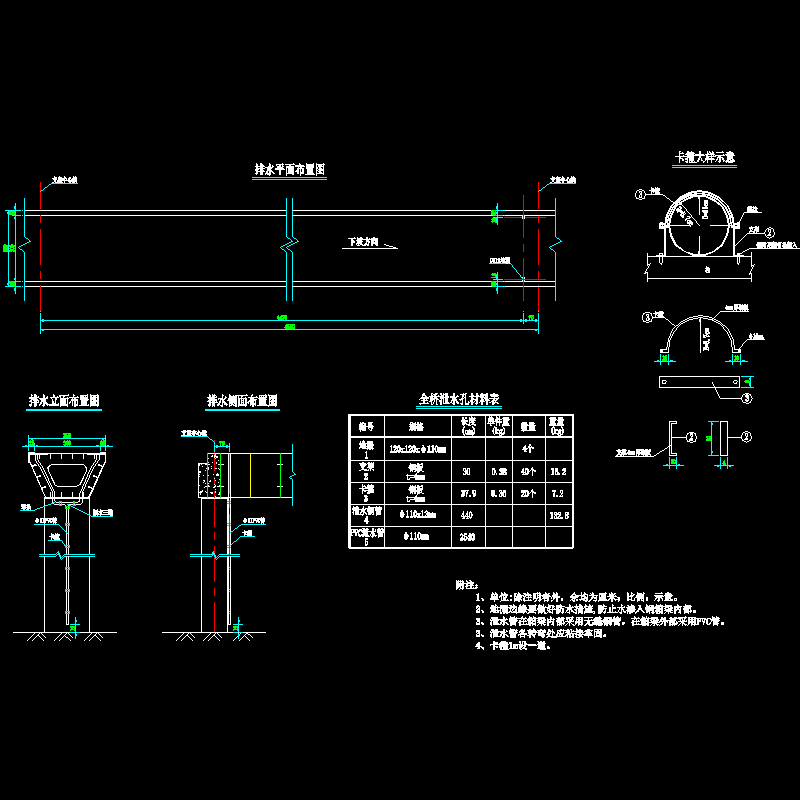

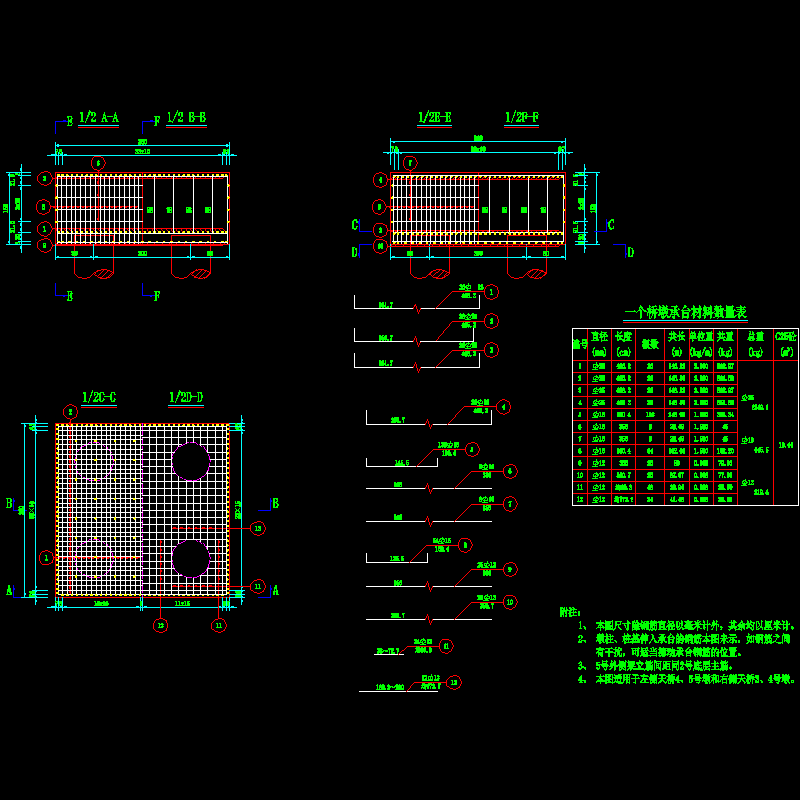

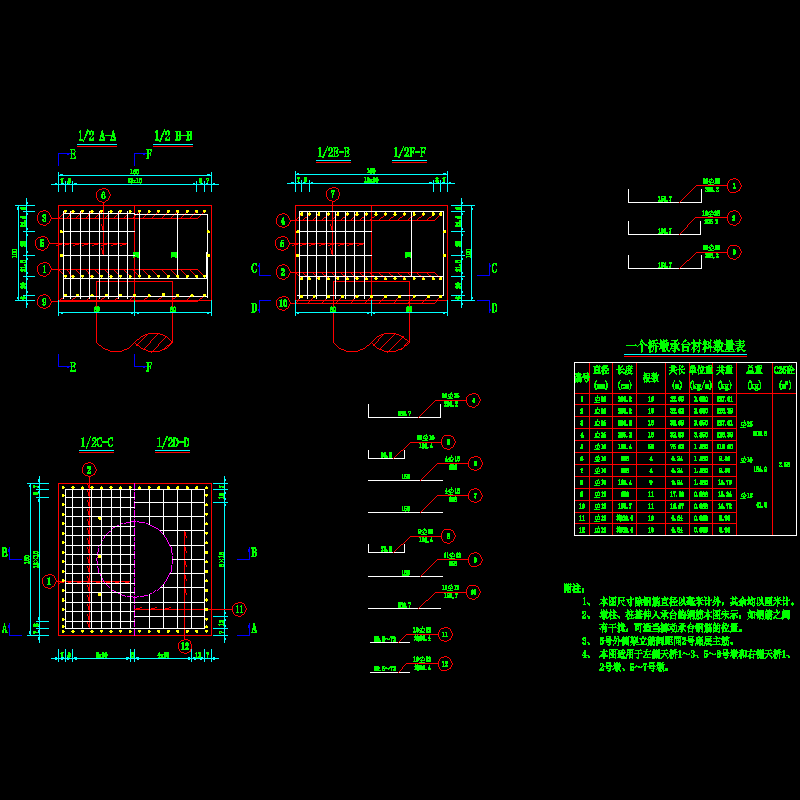

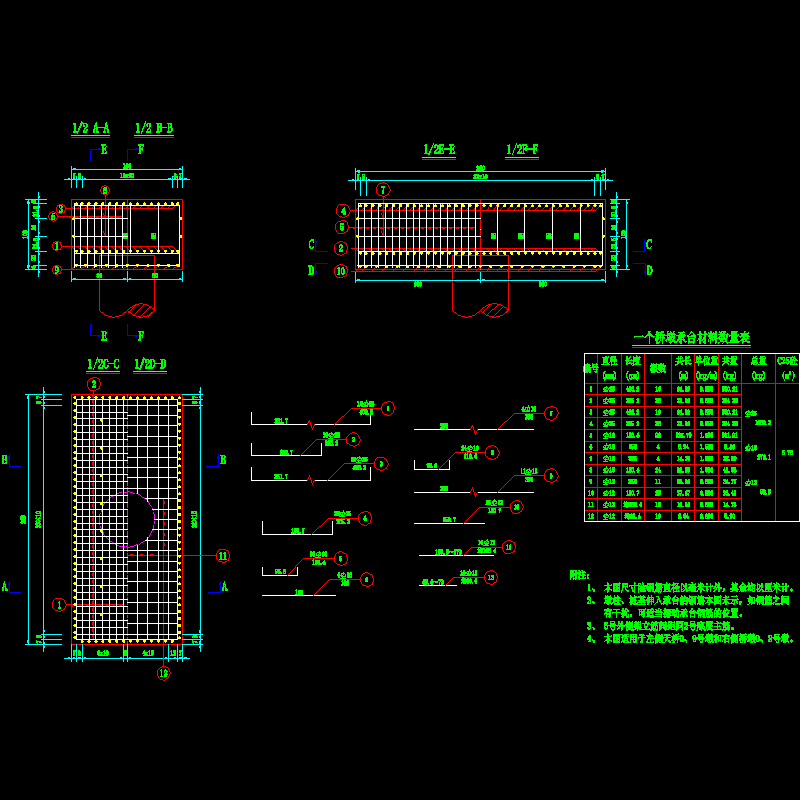

项目概要： 　　 该资料的天桥为两座，分别设在主线桥梁左右两侧，其具体位置参见桥位平面图。天桥上部结构为一跨简支钢箱梁结构，主梁全长为46.48米，计算跨径为45m。钢箱梁高2～2.0174m，宽3.5m，钢箱梁跨中向上设置5cm的二次抛物线形预拱度。全桥分三段在工厂分节制作，现场采用对接焊缝拼接，拼接时架设临时支撑。主桥下部结构采用柱式桥墩，基础为承台加钻孔灌注桩基础。梯道全部采用钢结构梯道，下部结构采用矩形墩，基础为承台加钻孔灌注桩基础。 　　...... 　　技术标准： 　　 1、人群荷载 5.0kN/m2 　　 2、温度荷载 体系升降温差为±50℃ 　　 3、雪荷载 0.4 kN/m2 　　 4、基本风压 0.6 kN/m2 　　 5、天桥全宽为3.5米，净宽为3.0米。 　　 6、天桥跨越长白铁路，桥下通行净高为7.96米，共26张CAD设计图，计算书、说明文件共13页。
