161616m简支桥面连续装配式预应力简支板桥施工图纸50张（附计算报告74页）.dwg

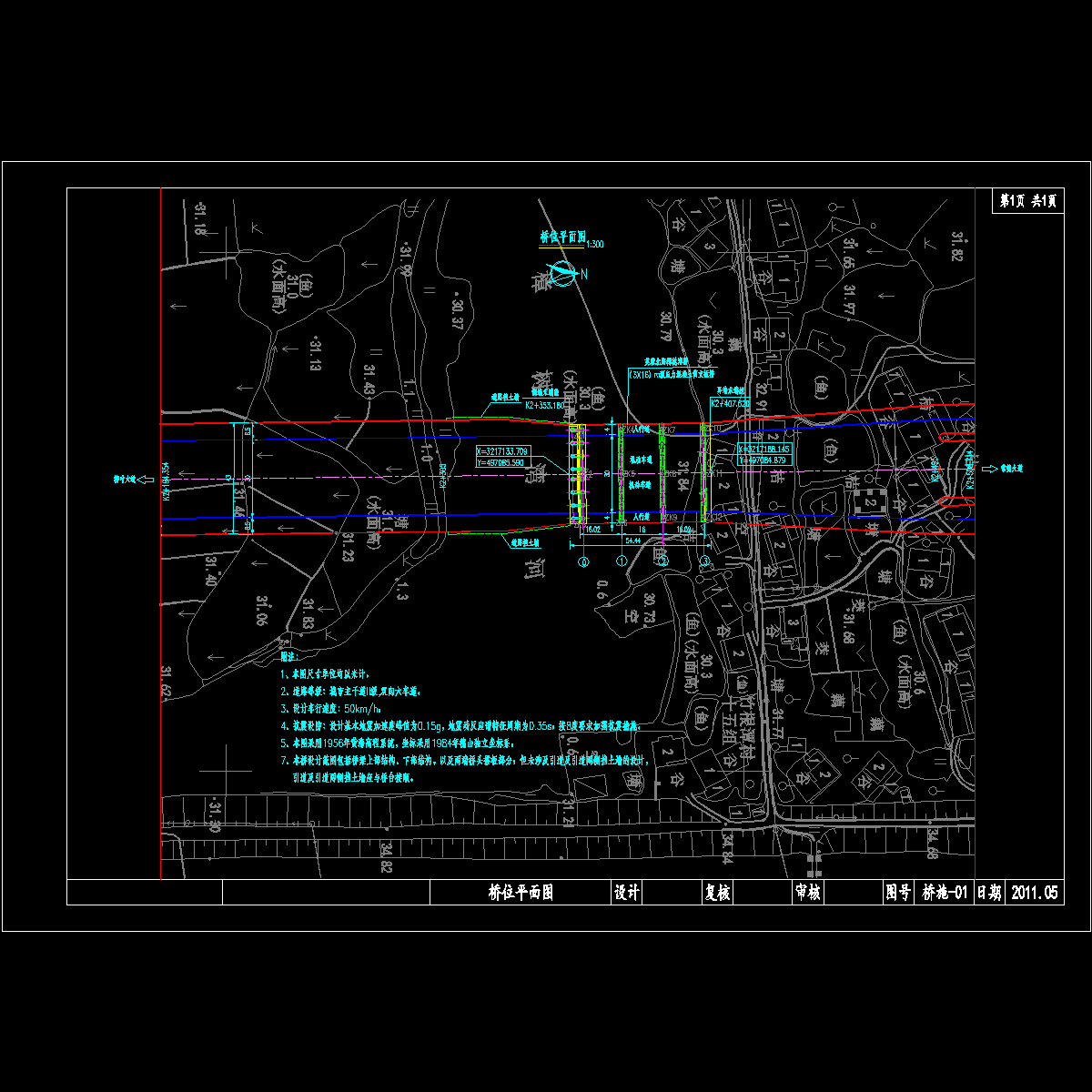

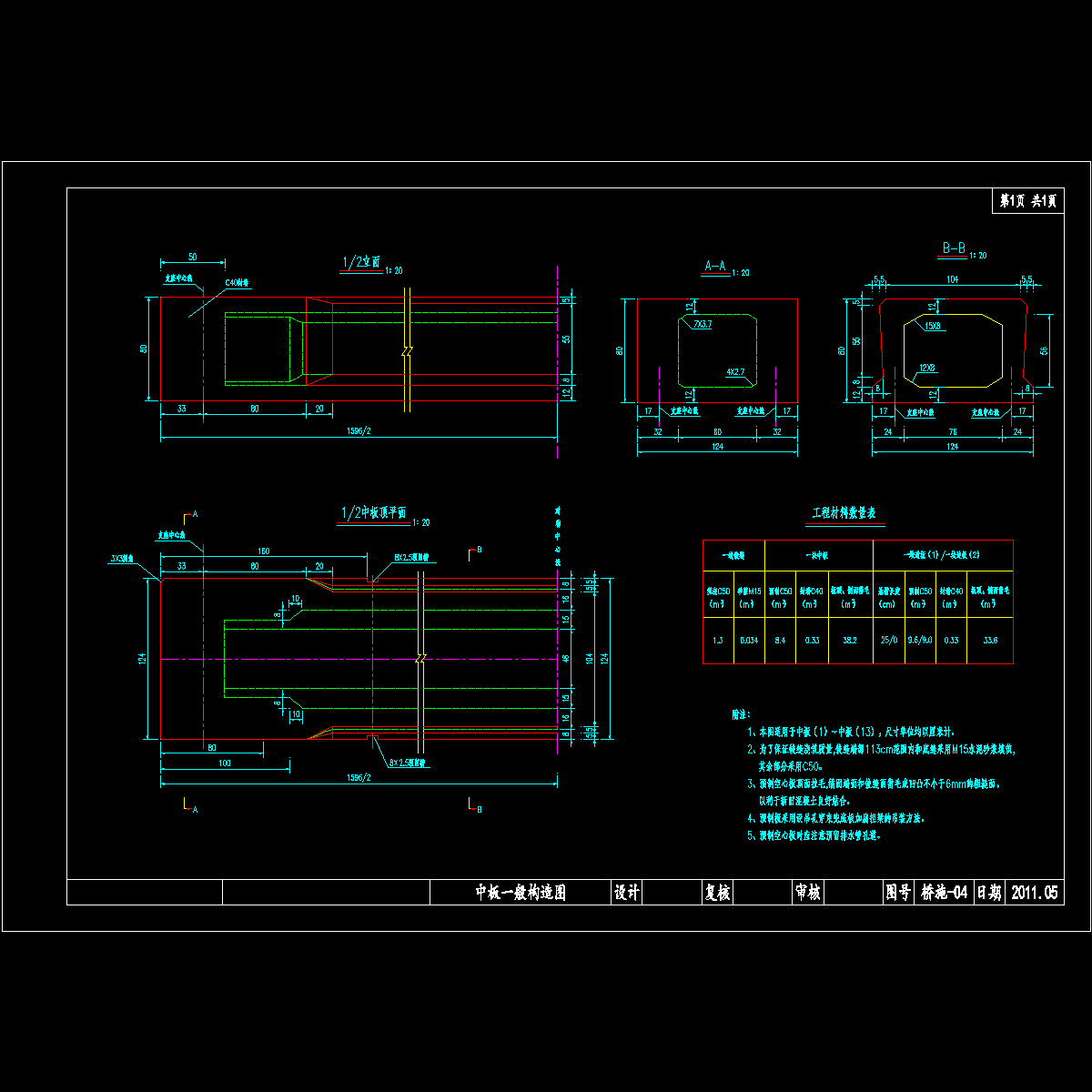

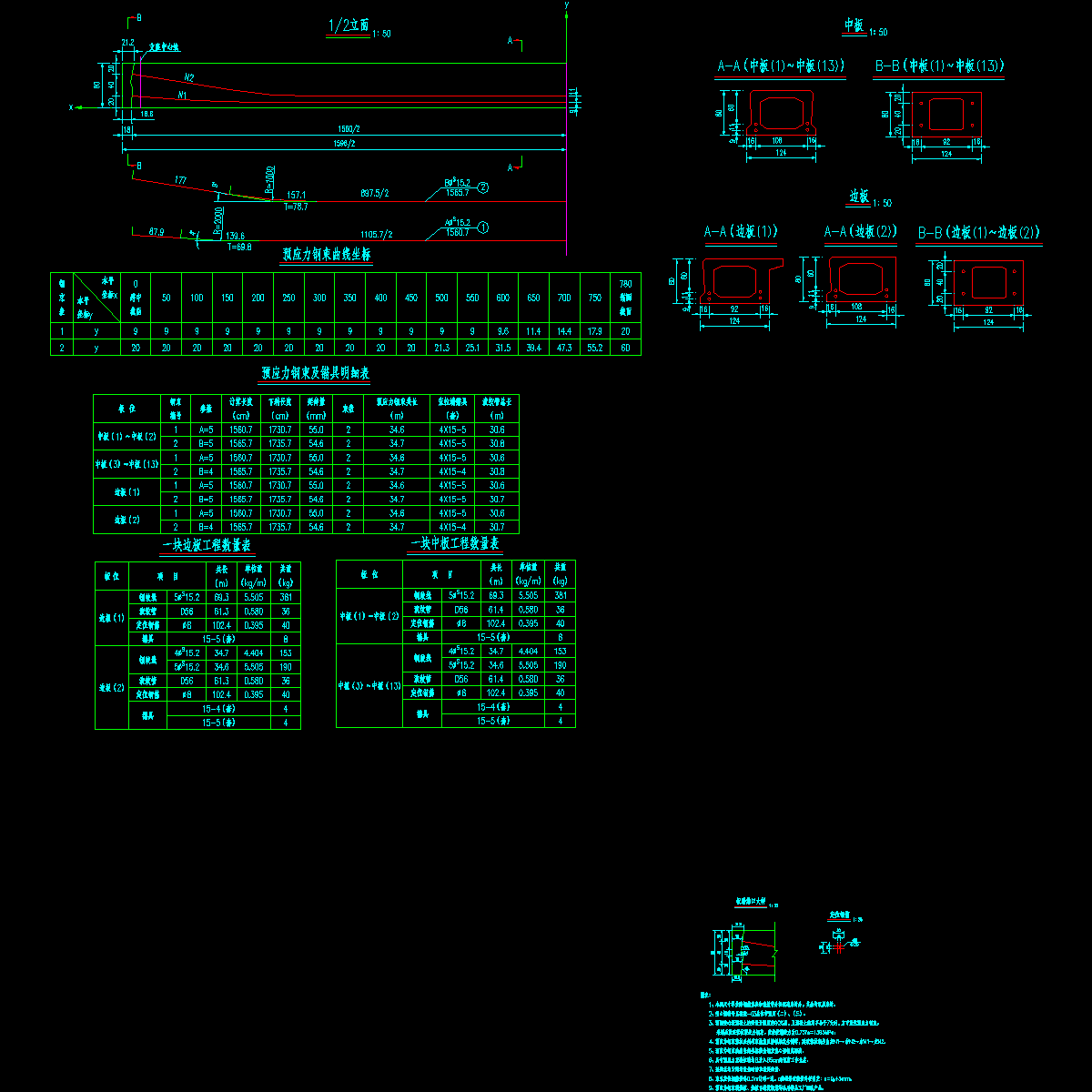

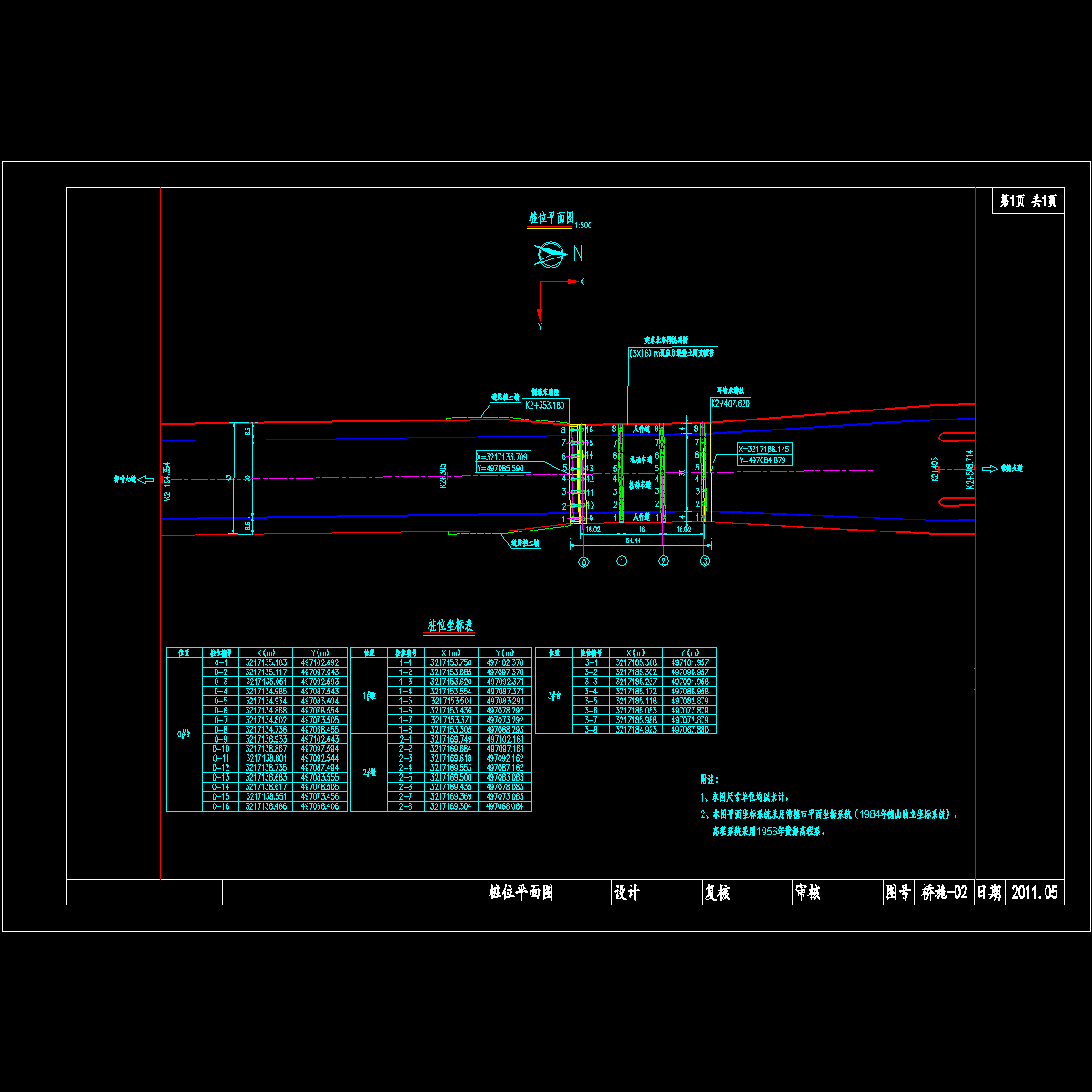

附件详情 计算报告74页 施工图设计说明 工程数量表 桥位平面图 桩位平面图 总体布置图 中板一般构造图 边板一般构造图 预应力钢束构造图 中板普通钢筋构造图 边板普通钢筋构造图 板端加强钢筋构造图 封锚端钢筋构造图 桥面现浇层钢筋构造图 桥面连续钢筋构造图 铰缝钢筋构造图 0#桥台一般构造图 0#桥台盖梁钢筋构造图 0#桥台背墙钢筋构造图 0#桥台挡块钢筋构造图 0#桥台胸墙钢筋构造图 0#桥台扶壁钢筋构造图 0#桥台侧墙钢筋构造图 0#桥台承台钢筋构造图 0#桥台桩基钢筋构造图 0#桥台桩基超声波检测管布置图 3#桥台一般构造图 3#桥台盖梁钢筋构造图 3#桥台耳背墙钢筋构造图 3#桥台挡块钢筋构造图 3#桥台桩基钢筋构造图 3#桥台桩基超声波检测管布置图 桥墩一般构造图 桥墩盖梁钢筋构造图 桥墩挡块钢筋构造图 桥墩系梁钢筋构造图 桥墩墩柱及桩基钢筋构造图 桥墩桩基超声波检测管布置图 支座垫石一般构造图 支座预埋件示意图 伸缩缝一般构造图 桥头搭板一般构造图 桥头搭板钢筋构造图 人行道块件布置图 人行道块件钢筋构造图 人行道栏杆一般构造图 路灯基座钢筋构造图 桥面排水布置及构造图 桥头护坡及防护一般构造图
