先张法砼简支空心板梁桥上部构造通用CAD图纸(42张附235页计算书)

技术指标:    公路等级:高速公路、一级公路    设计荷载:公路I级    桥面宽度(m):2×11.25、2×12.00、2×12.75、2×13.50、2×16.50、2×16.75    斜交角(°):0、15、30    单幅桥梁片数:10、11、12、13、16、16    预制板中距(m):1.0    预制板长(m):9.96    预制板高度(m):0.60   ......   设计要点:    1、本通用图的结构体系为简支结构,按部分预应力A类构件设计。    2、设计计算采用平面杆系结构计算软件计算,桥面现浇层参与结构受力,空心板桥的横向分布系数,支点按杠杆法计算,四分点到跨中按铰接板梁法计算,支点到四分点按直线内插求得。    3、对于同一翼缘长度(边板)、同一跨度、斜度及相同汽车荷载等级取不同的桥面宽度计算的最大横向分布系数作为设计控制数值。    4、成桥后按预制板与50mm现浇整体化混凝土层共同受力进行设计,未计入铰缝截面参与受力,但考虑铰缝联结作用。   ......   适用范围:    1、处于曲线段上的桥,可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±130mm范围内,若板长变化超过此范围需根据各桥具体情况进行计算调整。    2、本册图纸采用80型伸缩缝或160型伸缩缝。使用本通用图时,应根据桥位处气象条件,选择不超过160型伸缩缝所适宜的一联长度。施工时应根据伸缩缝安装时的温度来确定其安装宽度。    3、本图设计荷载等级为公路-Ⅰ级,当有超限车辆通过时,应进行结构验算,并采取相应措施。   ......   设计于2008年,共包含设计图42张,计算书235页。

以下是附件的其中一部分截图,共23张,您也可以 搜索 更多您想要的资源

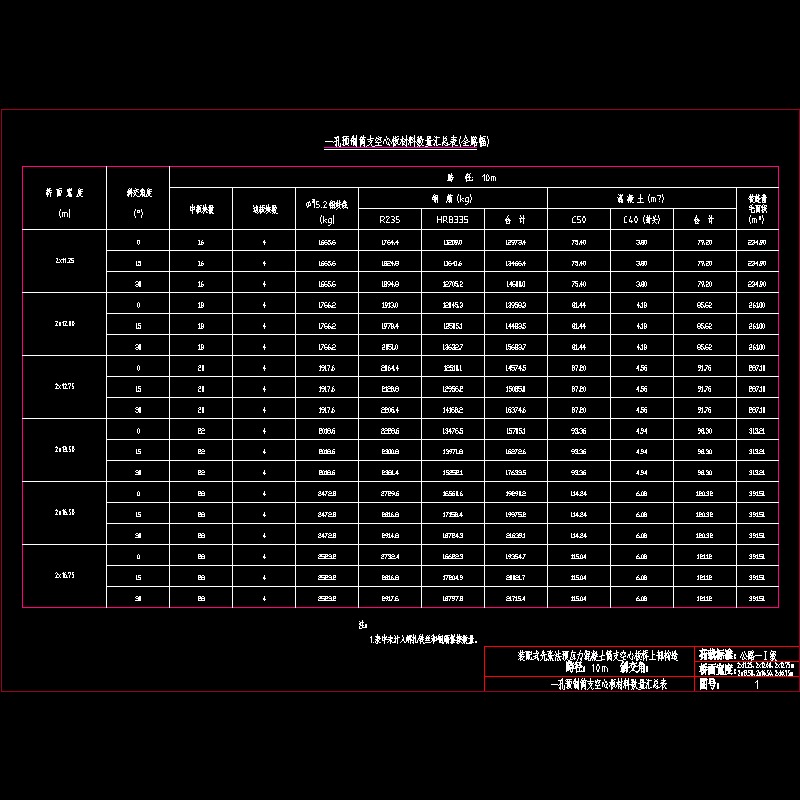

  • 01空心板汇总表.dwg
    01空心板汇总表.dwg

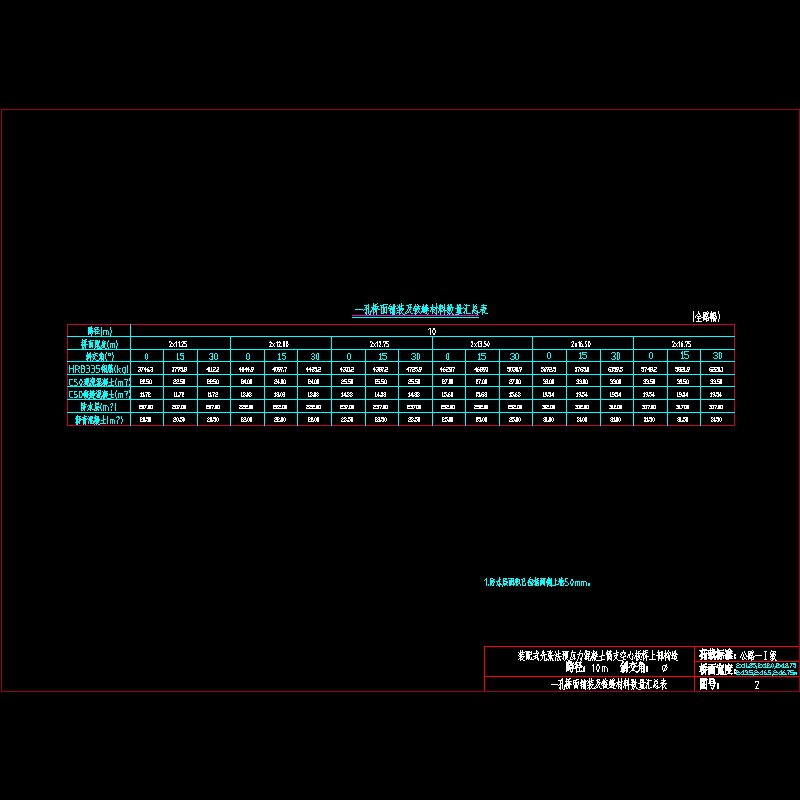

  • 02一孔桥面铺装及铰缝材料数量汇总表.dwg
    02一孔桥面铺装及铰缝材料数量汇总表.dwg

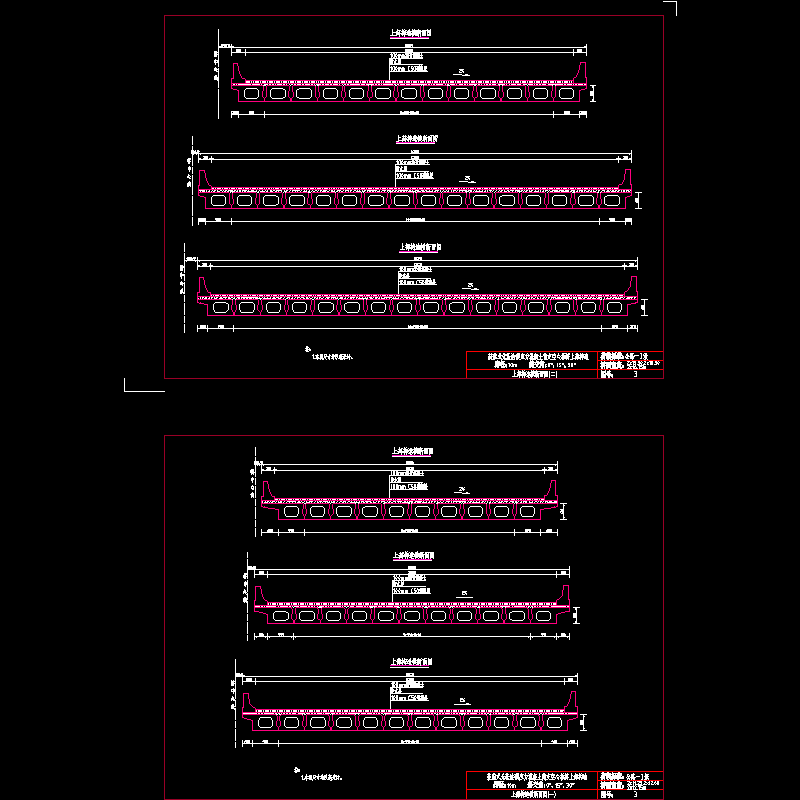

  • 03上部结构横断面图.dwg
    03上部结构横断面图.dwg

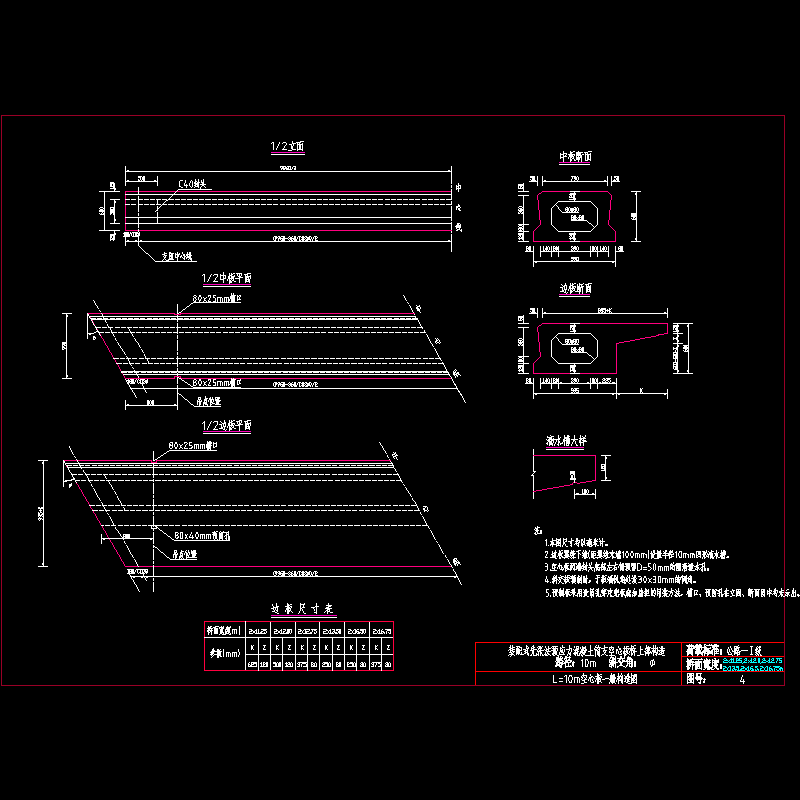

  • 04一般构造.dwg
    04一般构造.dwg

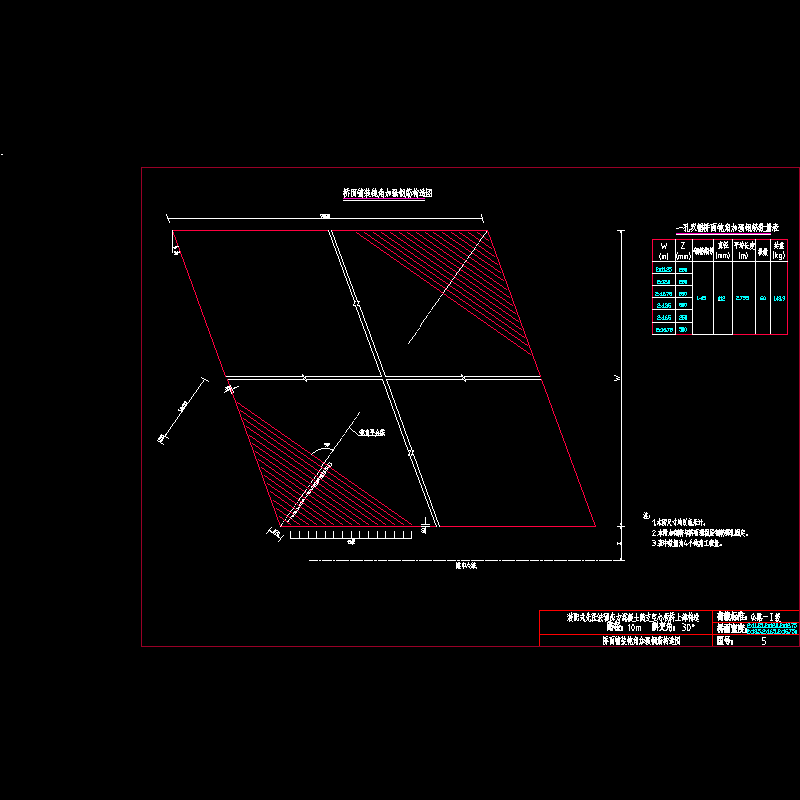

  • 05桥面钝角加强钢筋构造图.dwg
    05桥面钝角加强钢筋构造图.dwg
  • 06板底钝角加强钢筋构造图.dwg
    06板底钝角加强钢筋构造图.dwg
  • 07桥面连续钢筋构造.dwg
    07桥面连续钢筋构造.dwg
  • 08桥面铺装钢筋构造图.dwg
    08桥面铺装钢筋构造图.dwg
  • 09中板钢筋构造图-0.dwg
    09中板钢筋构造图-0.dwg
  • 10中板钢筋构造图-15.dwg
    10中板钢筋构造图-15.dwg
  • 11中板钢筋构造图-30.dwg
    11中板钢筋构造图-30.dwg
  • 12边板钢筋构造图-0-2x11.25.dwg
    12边板钢筋构造图-0-2x11.25.dwg
  • 13边板钢筋构造图-15-2x11.25.dwg
    13边板钢筋构造图-15-2x11.25.dwg
  • 14边板钢筋构造图-30-2x11.25.dwg
    14边板钢筋构造图-30-2x11.25.dwg
  • 15边板钢筋构造图-0-2x12.00.dwg
    15边板钢筋构造图-0-2x12.00.dwg
  • 16边板钢筋构造图-15-2x12.00.dwg
    16边板钢筋构造图-15-2x12.00.dwg
  • 17边板钢筋构造图-30-2x12.00.dwg
    17边板钢筋构造图-30-2x12.00.dwg
  • 18边板钢筋构造图-0-2x12.75-2x16.75.dwg
    18边板钢筋构造图-0-2x12.75-2x16.75.dwg
  • 19边板钢筋构造图-15-2x12.75-2x16.75.dwg
    19边板钢筋构造图-15-2x12.75-2x16.75.dwg
  • 20边板钢筋构造图-30-2x12.75-2x16.75.dwg
    20边板钢筋构造图-30-2x12.75-2x16.75.dwg
  • 21边板钢筋构造图-0-2x13.5-2x16.5.dwg
    21边板钢筋构造图-0-2x13.5-2x16.5.dwg
  • 22边板钢筋构造图-15-2x13.5-2x16.5.dwg
    22边板钢筋构造图-15-2x13.5-2x16.5.dwg
  • 23边板钢筋构造图-30-2x13.5-2x16..dwg
    23边板钢筋构造图-30-2x13.5-2x16..dwg
以上是部分截图,请下载附件后查看完整高清内容
