装配式10m先张法简支板设计通用图纸(42张大量计算文件).dwg

技术标准:    跨 径:10米    斜 交 角:0°、15°、30°    荷 载:公路-Ⅰ级    桥面宽度:2×11.25m、2×12m、2×12.75m    2×13.5m、2×16.5m、2×16.75m   ......   设计要点:    1、本通用图的结构体系为简支结构,按部分预应力A类构件设计。    2、设计计算采用平面杆系结构计算软件计算,桥面现浇层参与结构受力,空心板桥的横向分布系数,支点按杠杆法计算,四分点到跨中按铰接板梁法计算,支点到四分点按直线内插求得。   ......   适用范围:    处于曲线段上的桥,可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±130mm范围内,若板长变化超过此范围需根据各桥具体情况进行计算调整。   ......   设计于2008年,共包含设计图42张,计算书300余页。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

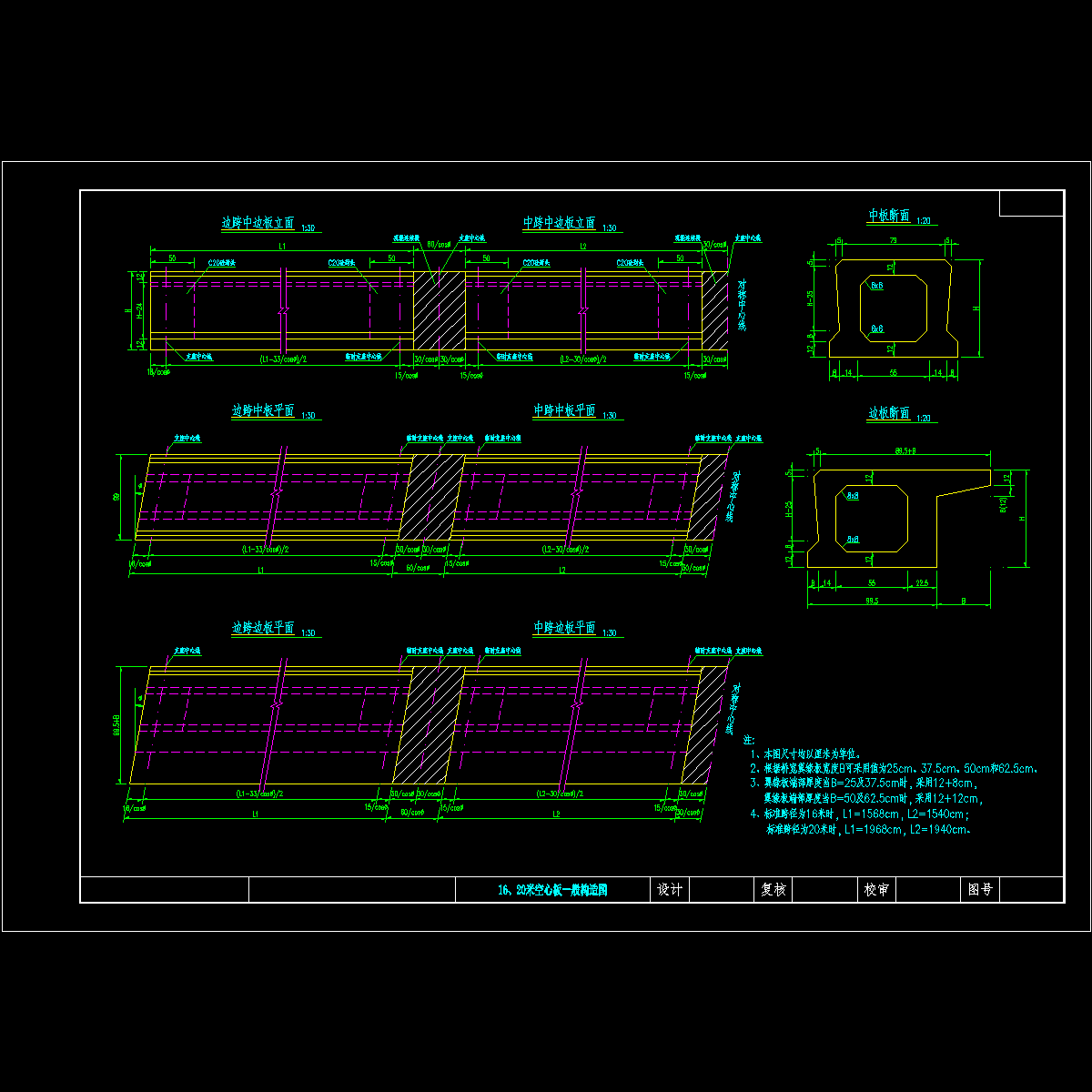

  • 012-连续空心板一般构造图.dwg
    012-连续空心板一般构造图.dwg

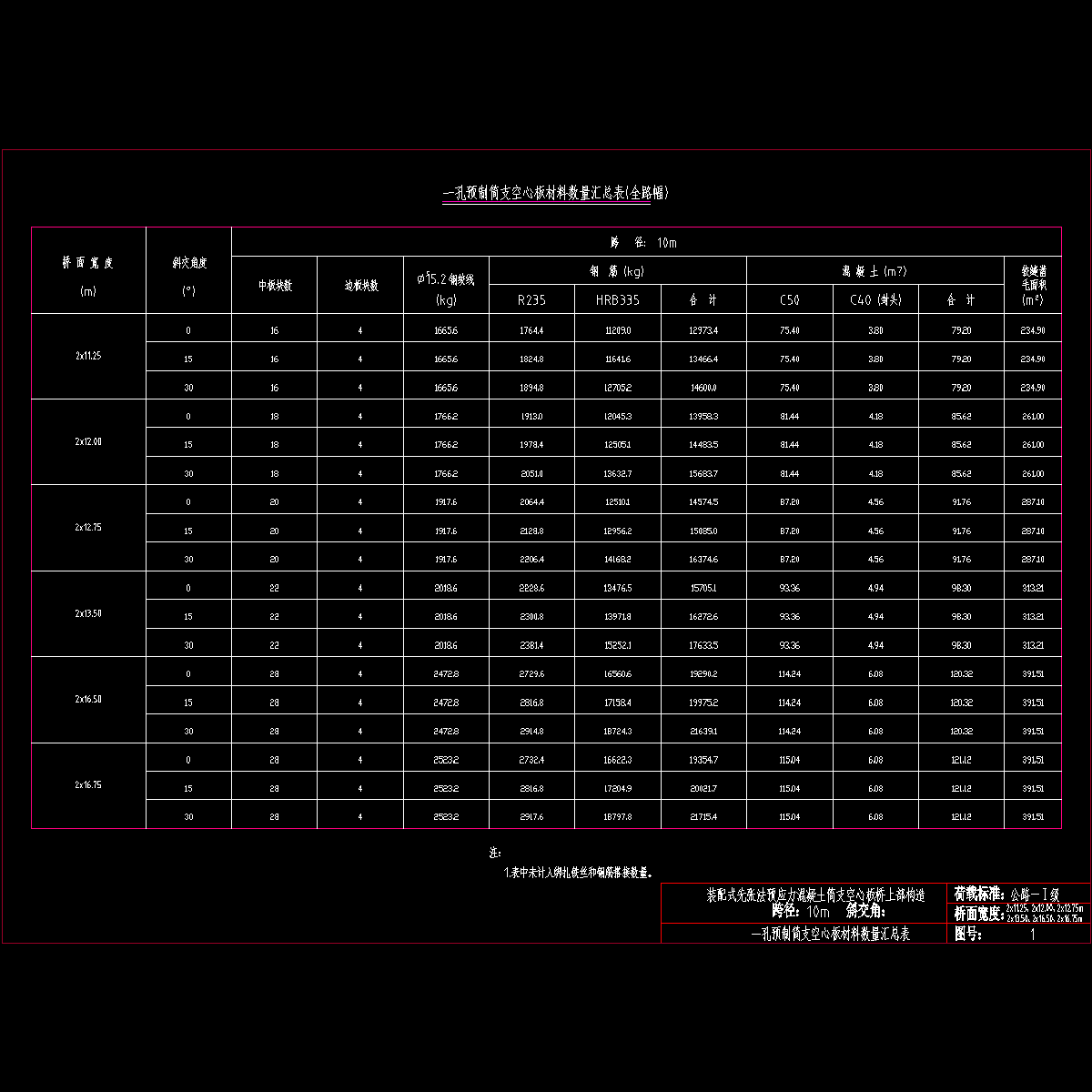

  • 01空心板汇总表.dwg
    01空心板汇总表.dwg

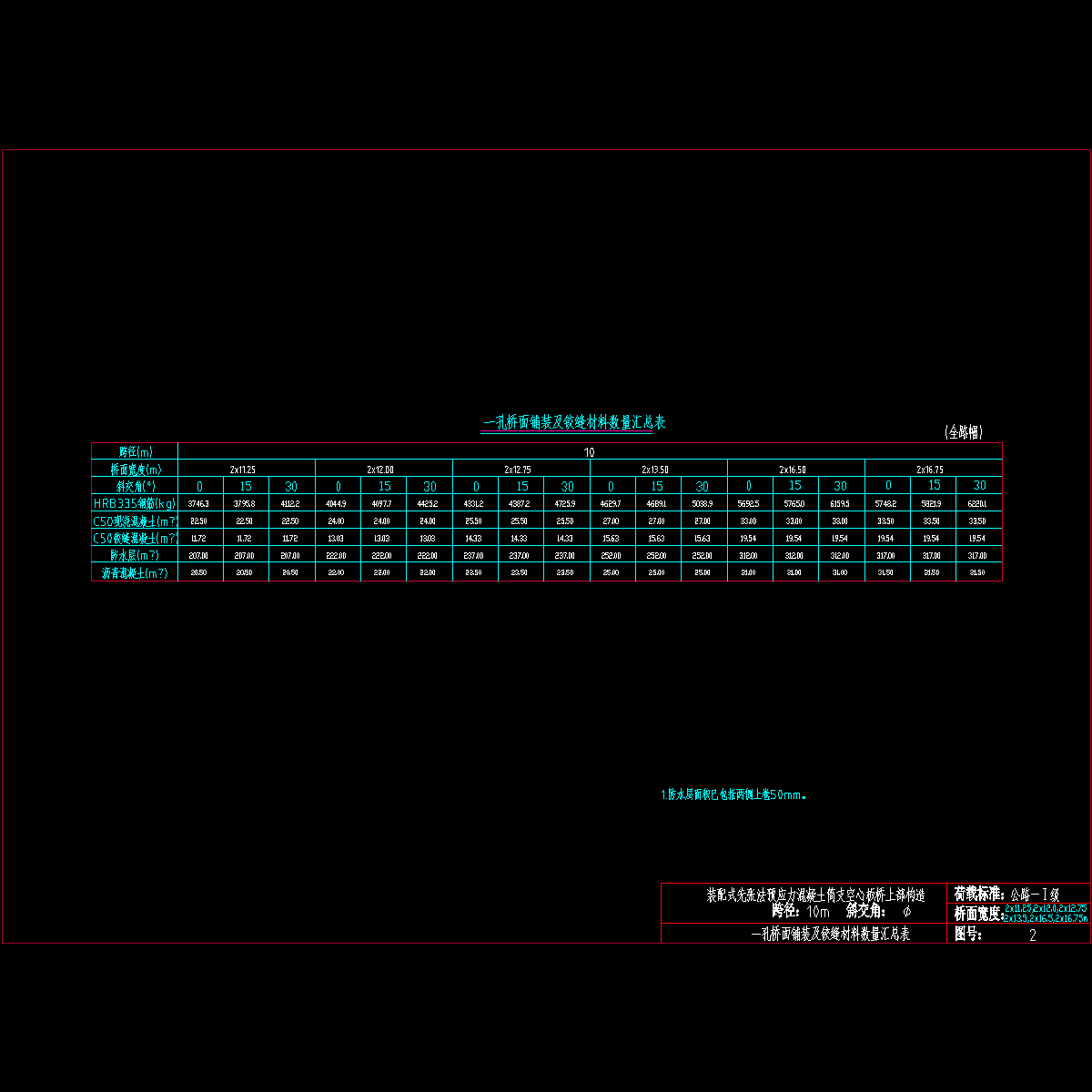

  • 02一孔桥面铺装及铰缝材料数量汇总表.dwg
    02一孔桥面铺装及铰缝材料数量汇总表.dwg

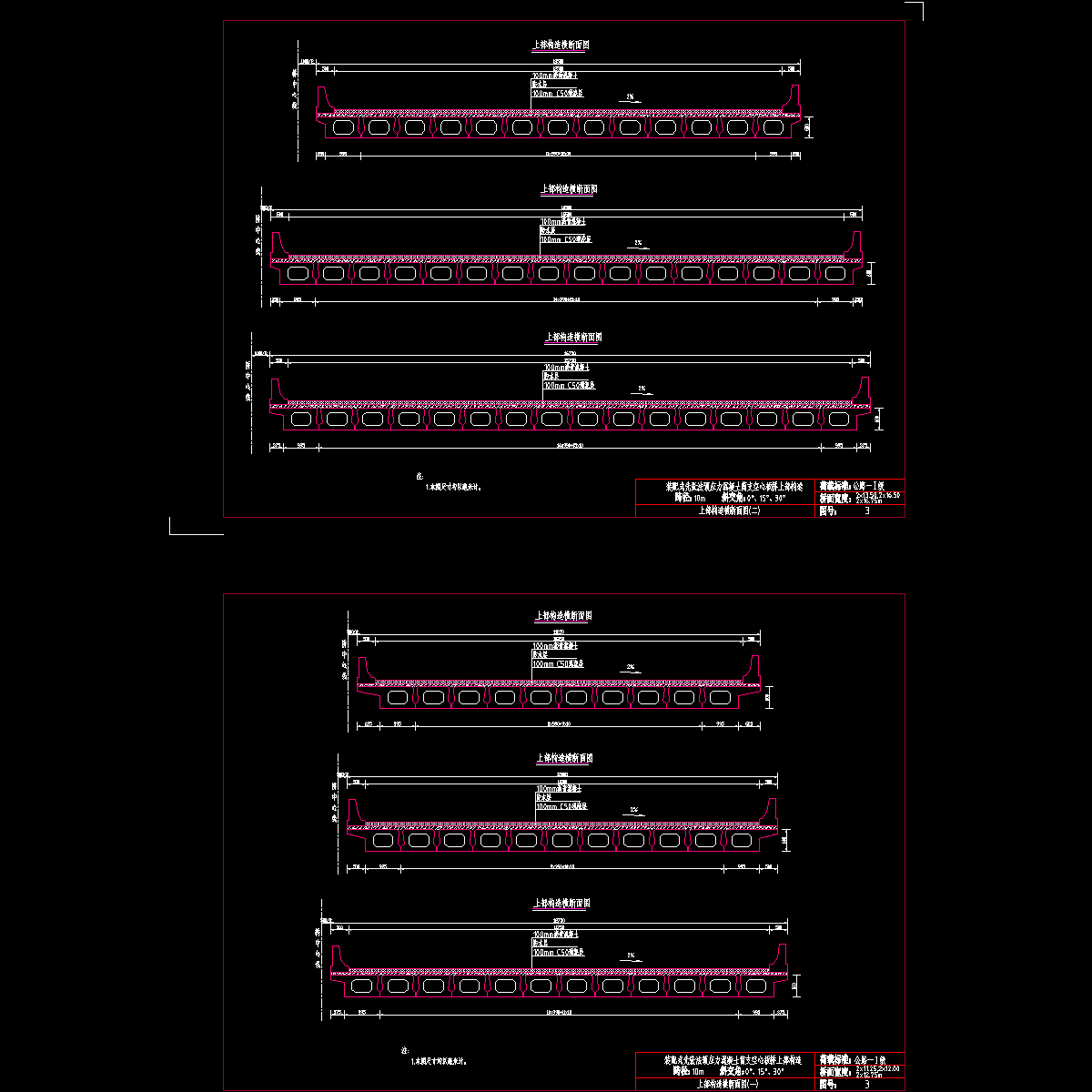

  • 03上部结构横断面图.dwg
    03上部结构横断面图.dwg

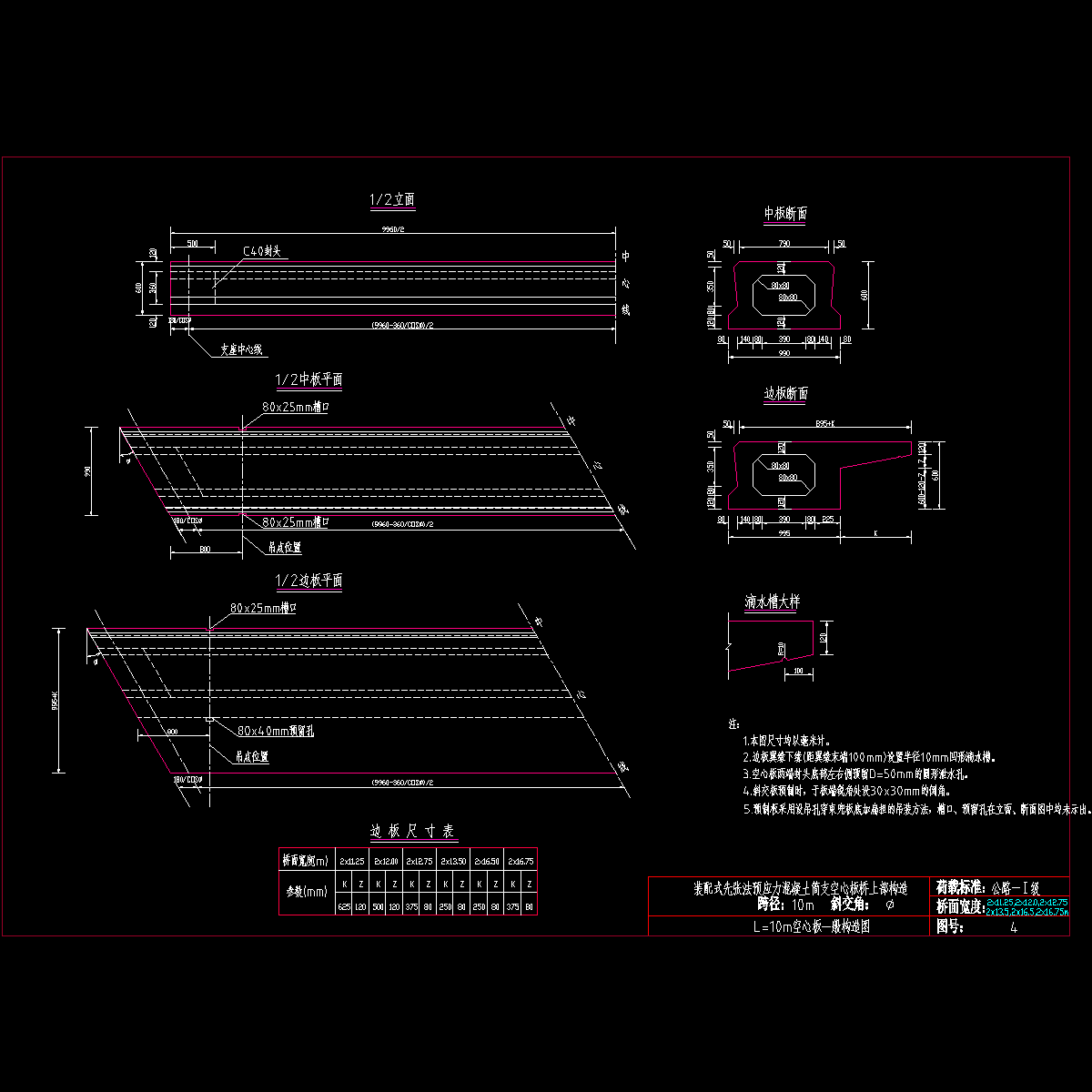

  • 04一般构造.dwg
    04一般构造.dwg
  • 05桥面钝角加强钢筋构造图.dwg
    05桥面钝角加强钢筋构造图.dwg
  • 06板底钝角加强钢筋构造图.dwg
    06板底钝角加强钢筋构造图.dwg
  • 07桥面连续钢筋构造.dwg
    07桥面连续钢筋构造.dwg
  • 08桥面铺装钢筋构造图.dwg
    08桥面铺装钢筋构造图.dwg
  • 09中板钢筋构造图-0.dwg
    09中板钢筋构造图-0.dwg
以上是部分截图,请下载附件后查看完整高清内容
