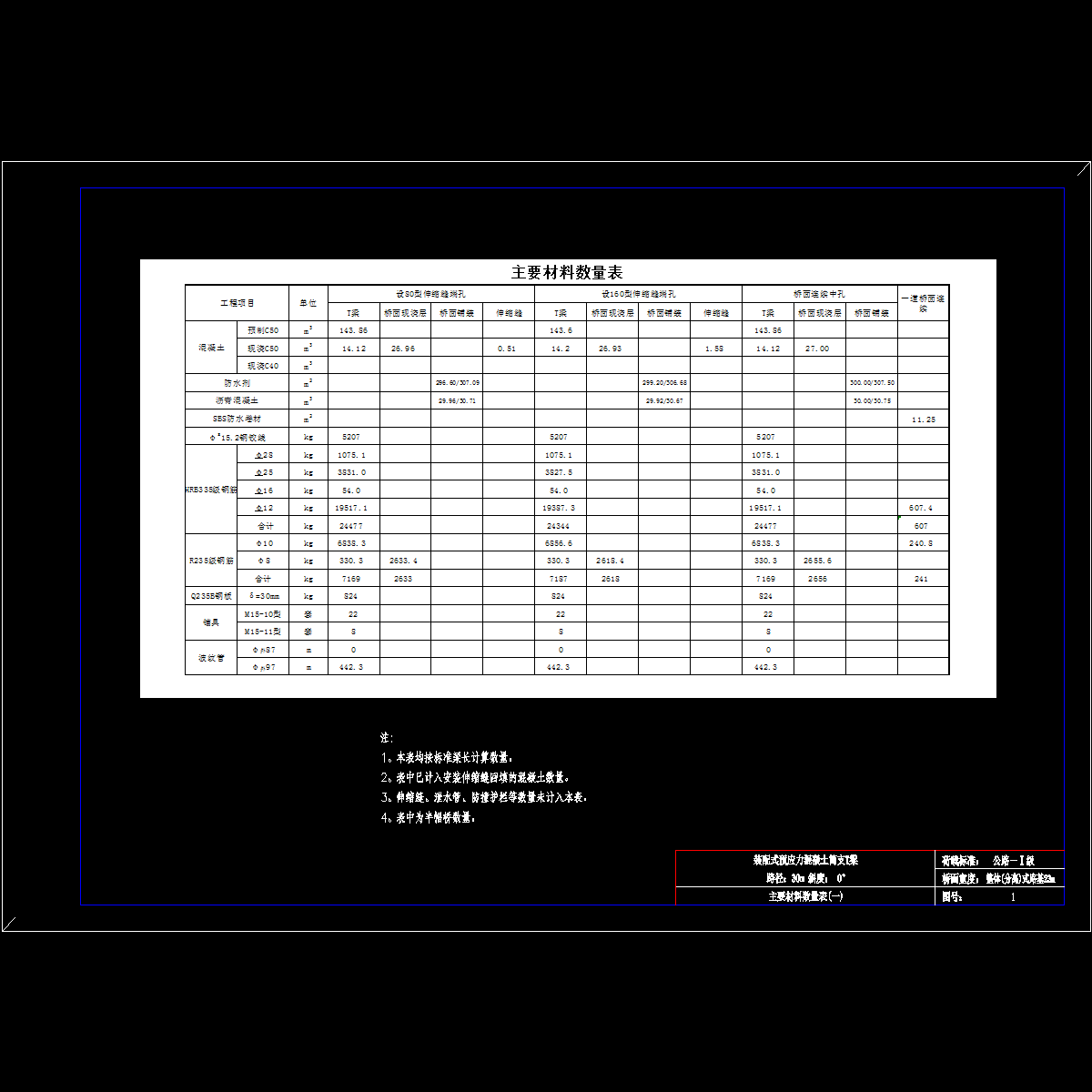

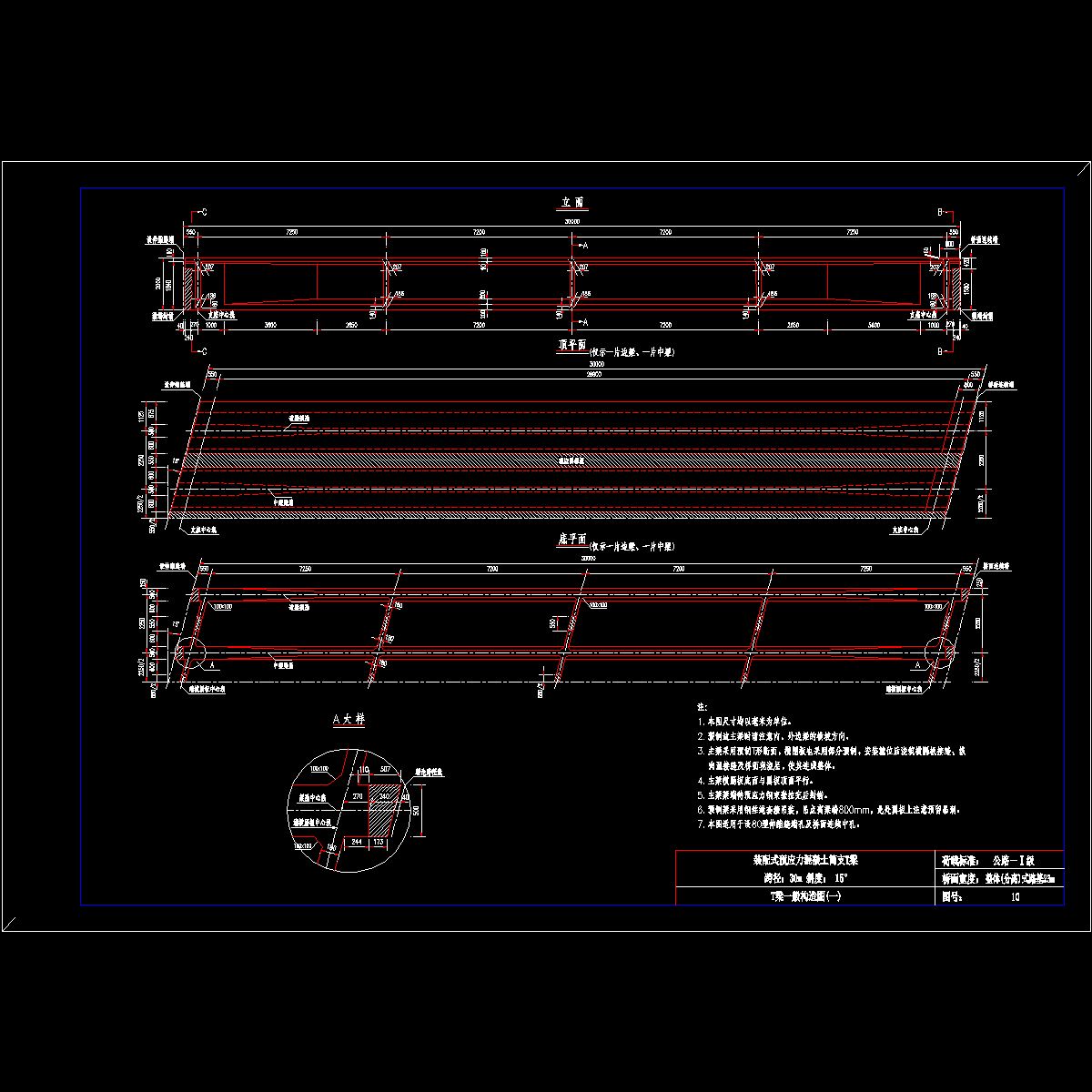

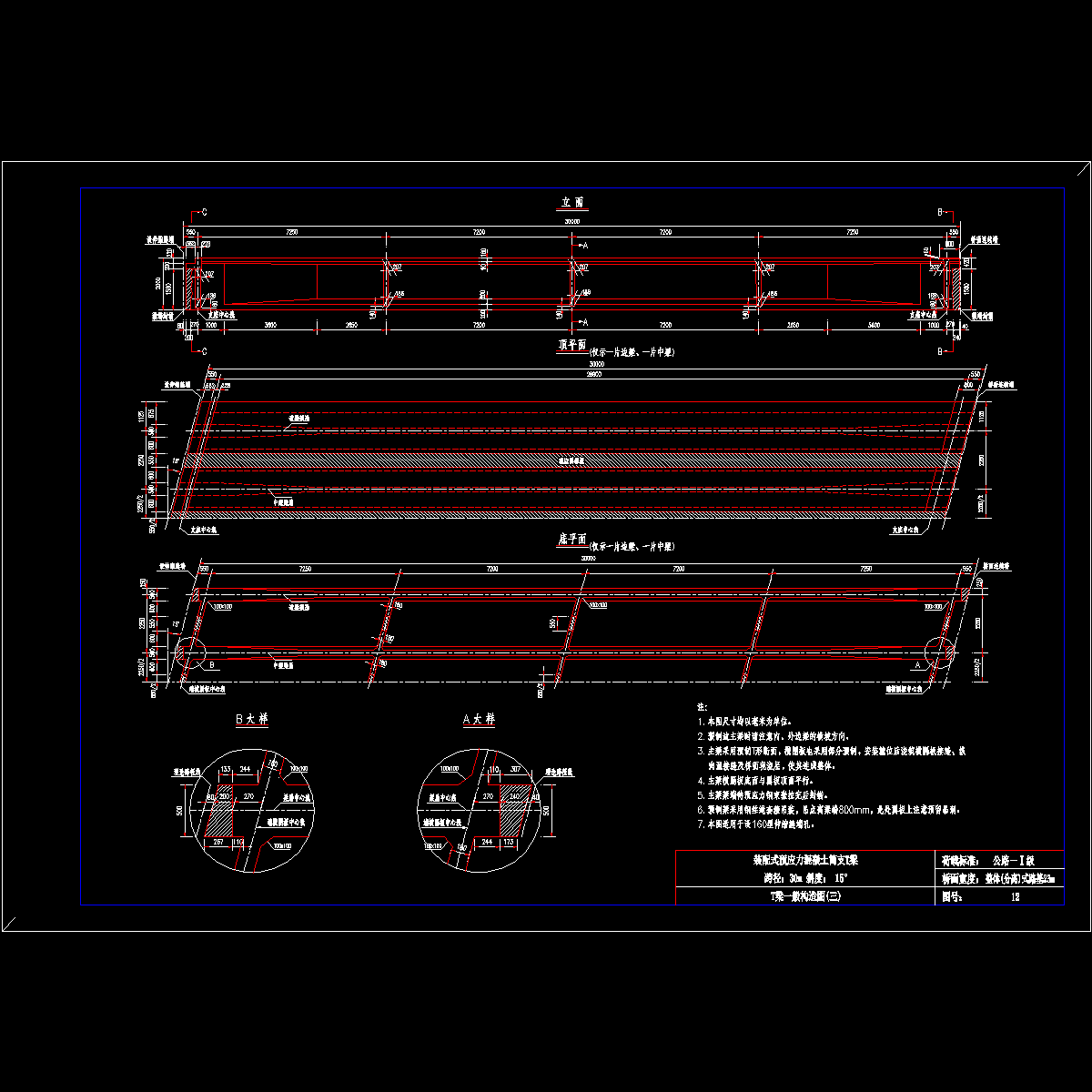

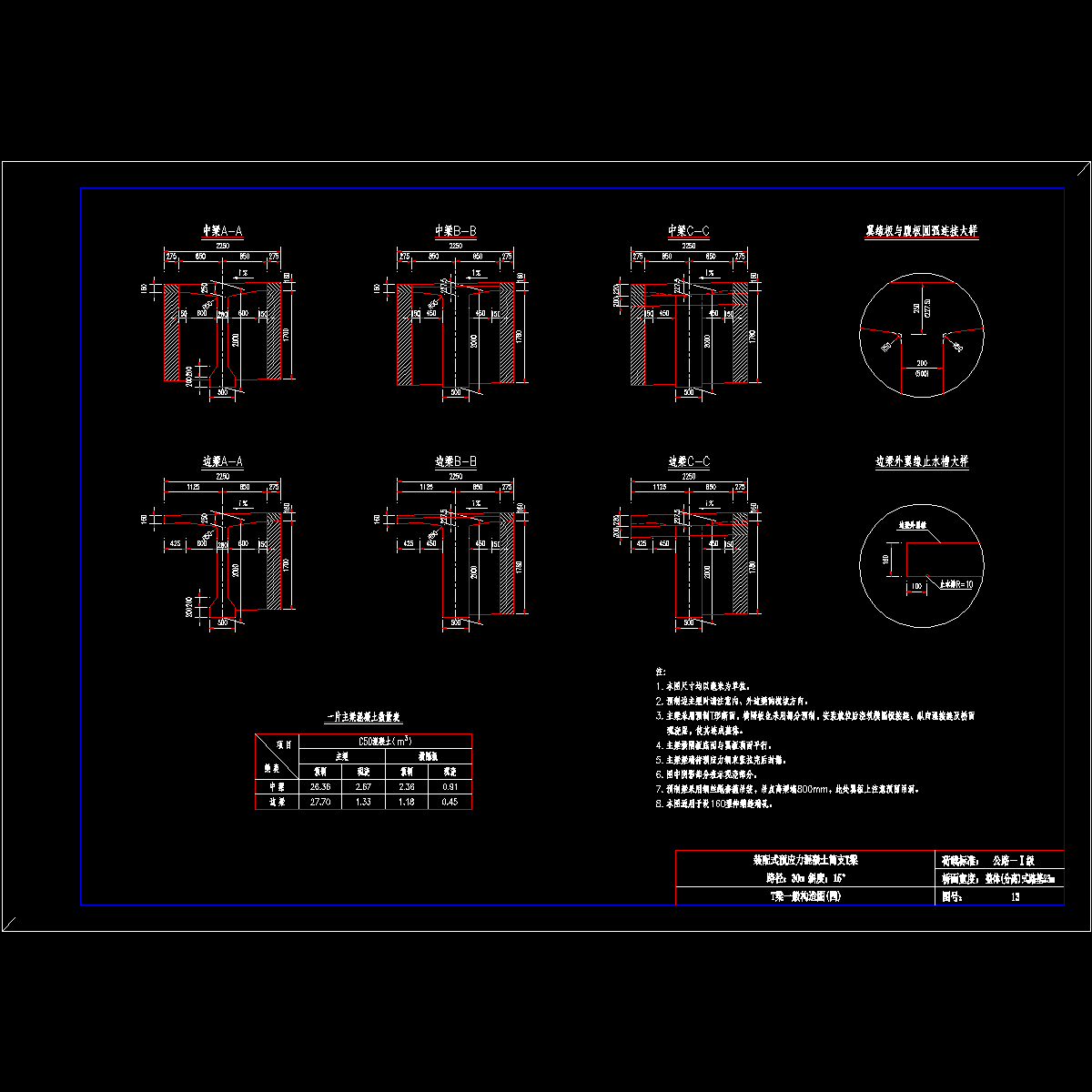

高等级公路装配式30米简支T梁通用设计图纸（71张）.dwg

技术指标： 　　 公路等级：高速公路、一级公路 　　 路基宽度(m)：23(整体、分离式路基) 　　 汽车荷载等级：公路－Ⅰ级 　　 行车道数：双向四车道 　　 桥面宽度(m)：2×11.25 　　 跨径(m)：30 　　 斜交角( °)：0、15、30 　　 单幅桥梁片数：5 　　 梁间距(m)：2.25 　　 预制梁长(m)：29.92 　　 预制梁高(m)：2.0 　　 预制梁最大吊装重量(kN)：边梁 755；中梁756 　　 设计安全等级：一级 　　 环境类别：Ⅰ类、Ⅱ类 　　...... 　　设计要点： 　　 1、本通用图的结构体系为简支桥面连续结构，按全预应力构件设计。 　　 2、设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。 　　...... 　　适用范围： 　　 1、处于曲线段上的桥，可通过改变预制梁长来适应。本册图纸适用于预制梁长变化范围在±500mm范围内，梁长变化段应设置在靠梁端的第一个中横隔梁与腹板变宽点间，但预制梁内预应力钢束变化段应设置在跨中直线段内；横桥向可通过调整边梁外悬臂长来适应。若梁长超过此范围则需根据各桥具体情况进行计算调整。 　　 2、本册图纸采用80型伸缩缝或160型伸缩缝，80型伸缩缝设置在桥墩处时，可采取增加封锚段长度、移动梁体或增加梁长等方法，使梁端间距为80mm。使用本通用图时，应根据桥位处气象条件，选择不超过160型伸缩缝所适宜的一联长度。施工时应根据伸缩缝安装时的温度来确定其安装宽度。 　　 3、本图设计荷载等级为公路－Ⅰ级，当有超限车辆通过时，应进行结构验算，并采取相应措施。 　　 4、本通用图未对伸缩缝、支座、护栏、泄水管等进行设计，使用时另参考其他图纸。 共包含CAD设计图71张。
