二级公路20m装配式T梁通用图纸(49页)

附件详情

  • 说明
  • 工程材料数量表(一)(0°)
  • 工程材料数量表(二)(15°)
  • 工程材料数量表(三)(30°)

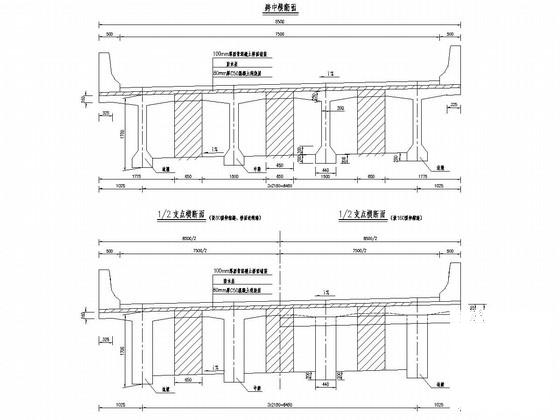

  • 上部构造标准横断面图(0°、15°、30°)
  • T梁一般构造图(一)(0°)
  • T梁一般构造图(二)(15°)
  • T梁一般构造图(三)(30°)
  • T梁一般构造图(四)(0°、15°、30°)
  • T梁预应力钢束布置图(0°、15°、30°)
  • T梁预应力钢束材料数量及引伸量表(0°、15°、30°)
  • T梁预应力钢束定位钢筋布置图(0°、15°、30°)
  • T梁梁肋钢筋布置图(一)(0°、15°、30°)
  • T梁梁肋钢筋布置图(二)(0°、15°、30°)
  • T梁翼缘板钢筋布置图(一)(0°)
  • T梁翼缘板钢筋布置图(二)(0°)
  • T梁翼缘板钢筋布置图(三)(0°)
  • T梁翼缘板钢筋布置图(四)(0°)
  • T梁翼缘板钢筋布置图(五)(15°)
  • T梁翼缘板钢筋布置图(六)(15°)
  • T梁翼缘板钢筋布置图(七)(15°)
  • T梁翼缘板钢筋布置图(八)(15°)
  • T梁翼缘板钢筋布置图(九)(30°)
  • T梁翼缘板钢筋布置图(十)(30°)
  • T梁翼缘板钢筋布置图(十一)(30°)
  • T梁翼缘板钢筋布置图(十二)(30°)
  • T梁封锚钢筋布置图(一)(0°、15°、30°)
  • T梁封锚钢筋布置图(二)(0°、15°、30°)
  • T梁梁端锚下钢筋布置图(一)(0°、15°、30°)
  • T梁梁端锚下钢筋布置图(二)(0°、15°、30°)
  • 端横隔板钢筋布置图(一)(0°)
  • 端横隔板钢筋布置图(二)(15°)
  • 端横隔板钢筋布置图(三)(30°)
  • 中横隔板钢筋布置图(一)(0°)
  • 中横隔板钢筋布置图(二)(15°)
  • 中横隔板钢筋布置图(三)(30°)
  • 设160型伸缩缝端翼板加厚钢筋布置图(一)(0°)
  • 设160型伸缩缝端翼板加厚钢筋布置图(二)(15°)
  • 设160型伸缩缝端翼板加厚钢筋布置图(三)(30°)
  • 桥面连续构造图(0°、15°、30°)
  • 桥面现浇层钢筋布置图(一)(0°)
  • 桥面现浇层钢筋布置图(二)(0°)
  • 桥面现浇层钢筋布置图(三)(15°)
  • 桥面现浇层钢筋布置图(四)(15°)
  • 桥面现浇层钢筋布置图(五)(15°)
  • 桥面现浇层钢筋布置图(六)(15°)
  • 桥面现浇层钢筋布置图(七)(30°)
  • 桥面现浇层钢筋布置图(八)(30°)
  • 桥面现浇层钢筋布置图(九)(30°)
  • 桥面现浇层钢筋布置图(十)(30°)

附件详情

技术指标
公路等级:二级公路
跨 径:20米
斜 交 角:0°、15°、30°
荷 载:公路-Ⅱ级
桥面宽度:8.5米
行车道数:双向二车道
......
设计要点:
1、本通用图的结构体系为简支桥面连续结构,按全预应力构件设计。
2、设计计算采用平面杆系结构计算软件计算,横向分配系数按刚接梁法计算,并采用空间结构计算软件校核。
3、设计参数详见 设计说明
......
适用范围:
处于曲线段上的桥,可通过改变预制梁长来适应。本册图纸适用于预制梁长变化范围在±500mm范围内,梁长变化段应设置在靠梁端的第一个中横隔梁与腹板变宽点间,但预制梁内预应力钢束变化段应设置在跨中直线段内;横桥向可通过调整边梁外悬臂长来适应。若梁长超过此范围则需根据各桥具体情况进行计算调整。
......
,共49页。

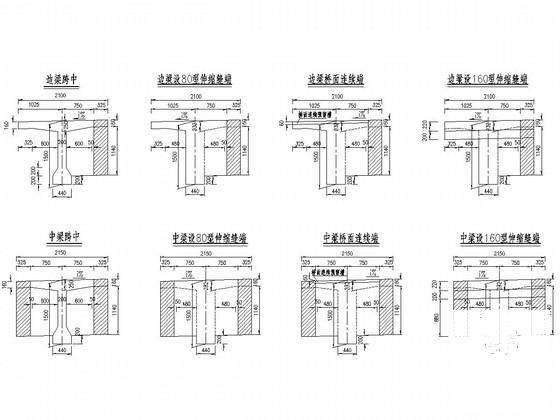

T梁一般构造图

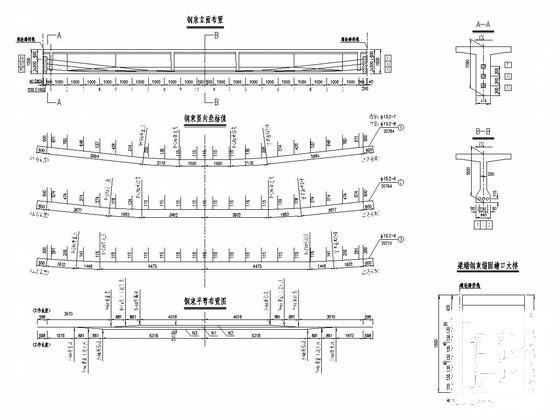

预应力钢束布置图

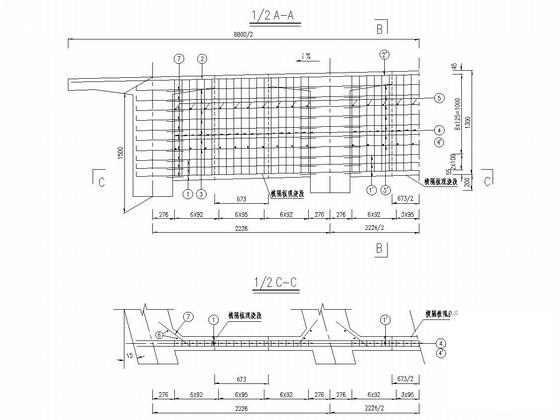

端横隔板钢筋布置图

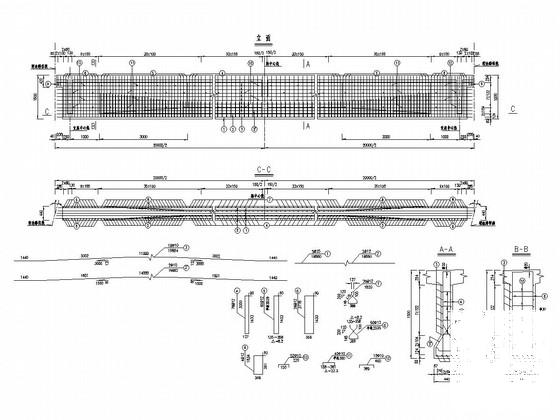

T梁梁肋钢筋布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 二级公路图纸 - 1
    二级公路图纸 - 1
  • 二级公路图纸 - 2
    二级公路图纸 - 2
  • 二级公路图纸 - 3
    二级公路图纸 - 3
  • 二级公路图纸 - 4
    二级公路图纸 - 4
  • 二级公路图纸 - 5
    二级公路图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
