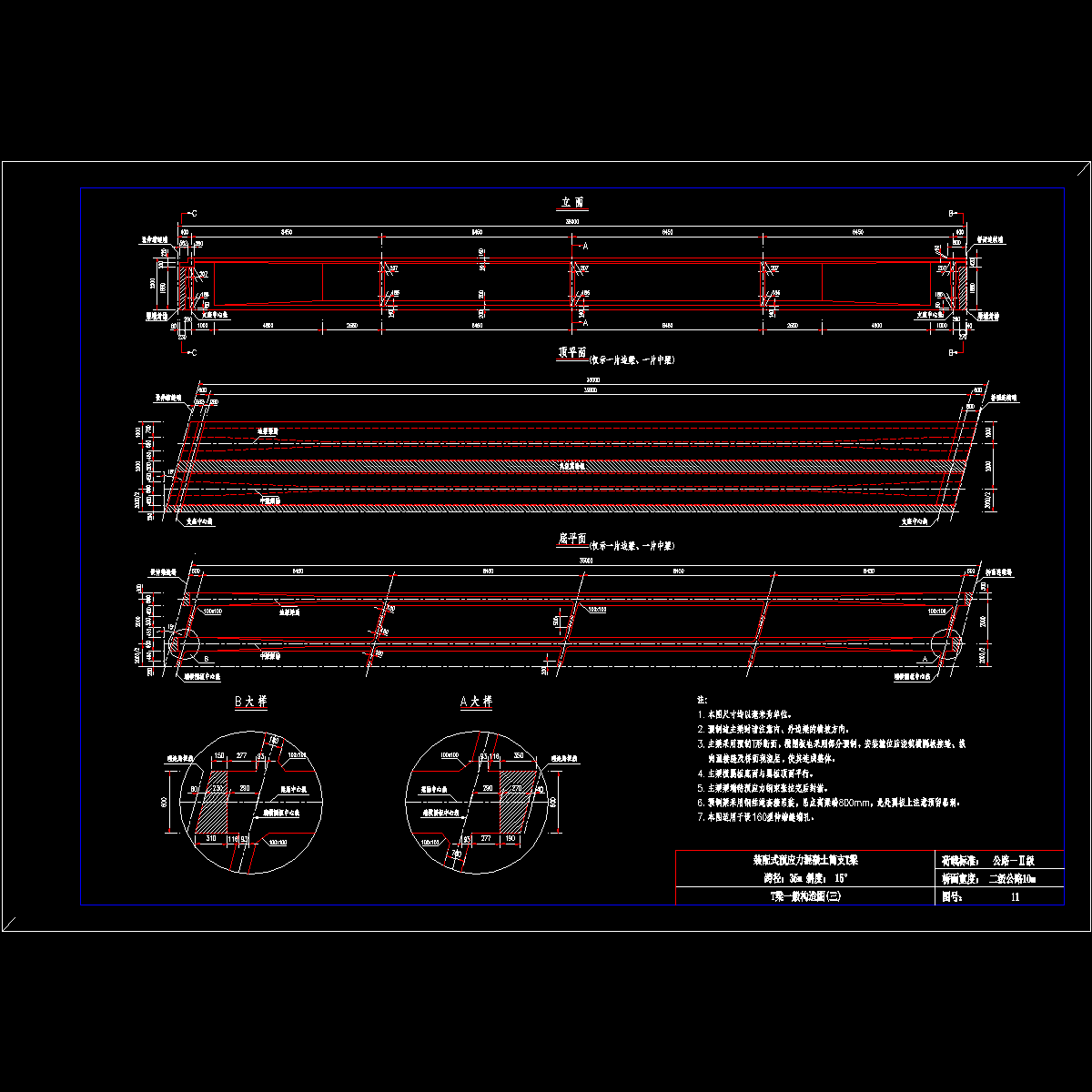

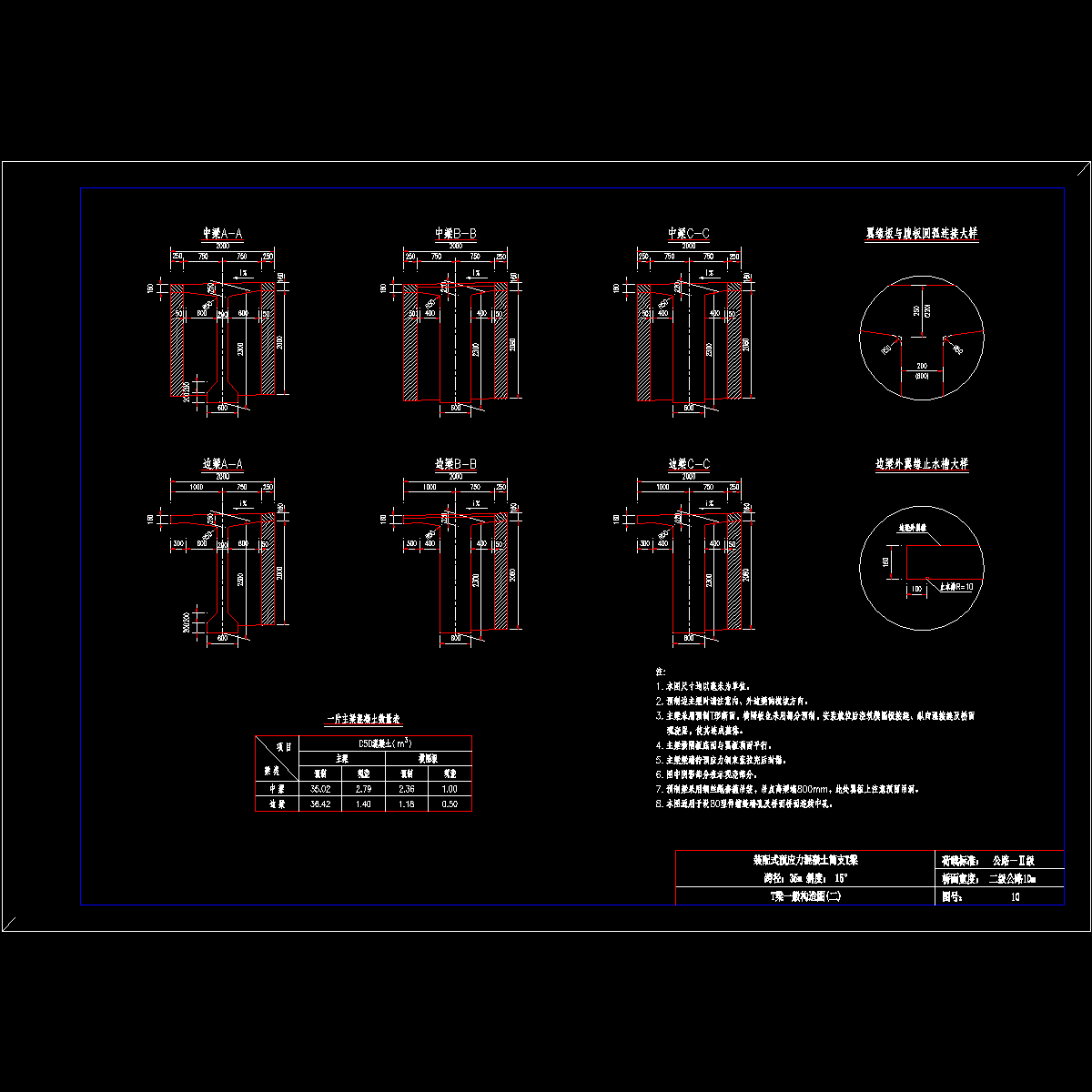

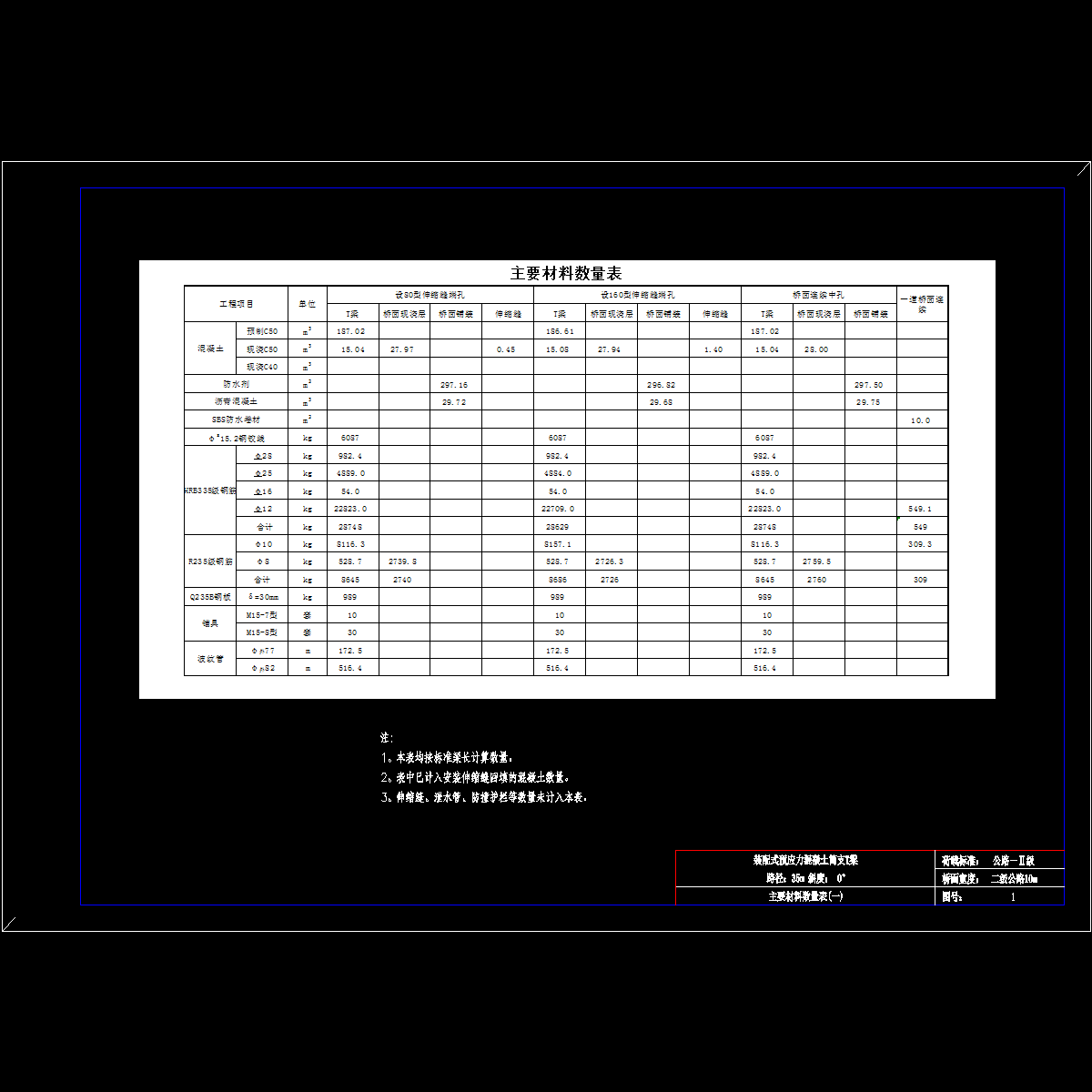

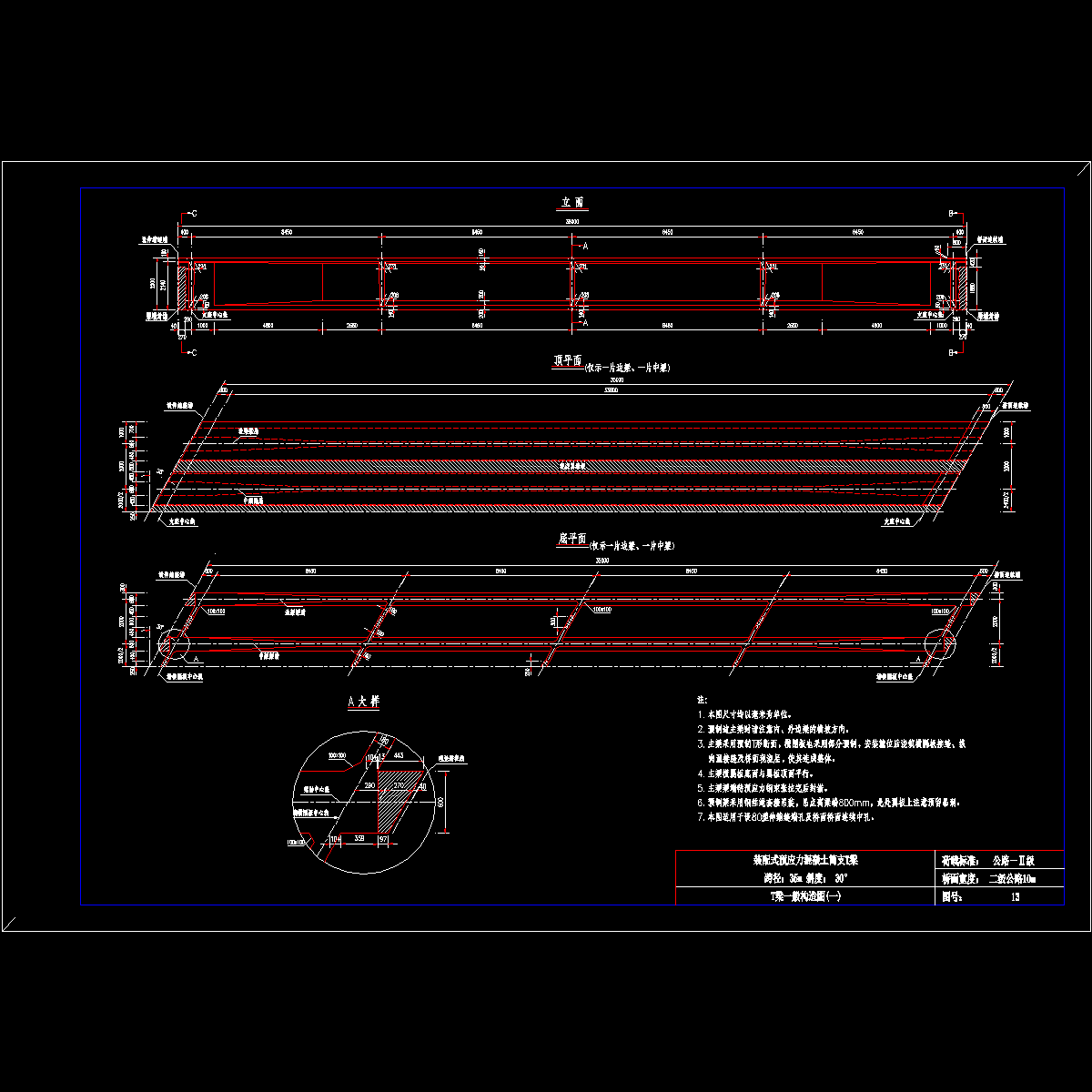

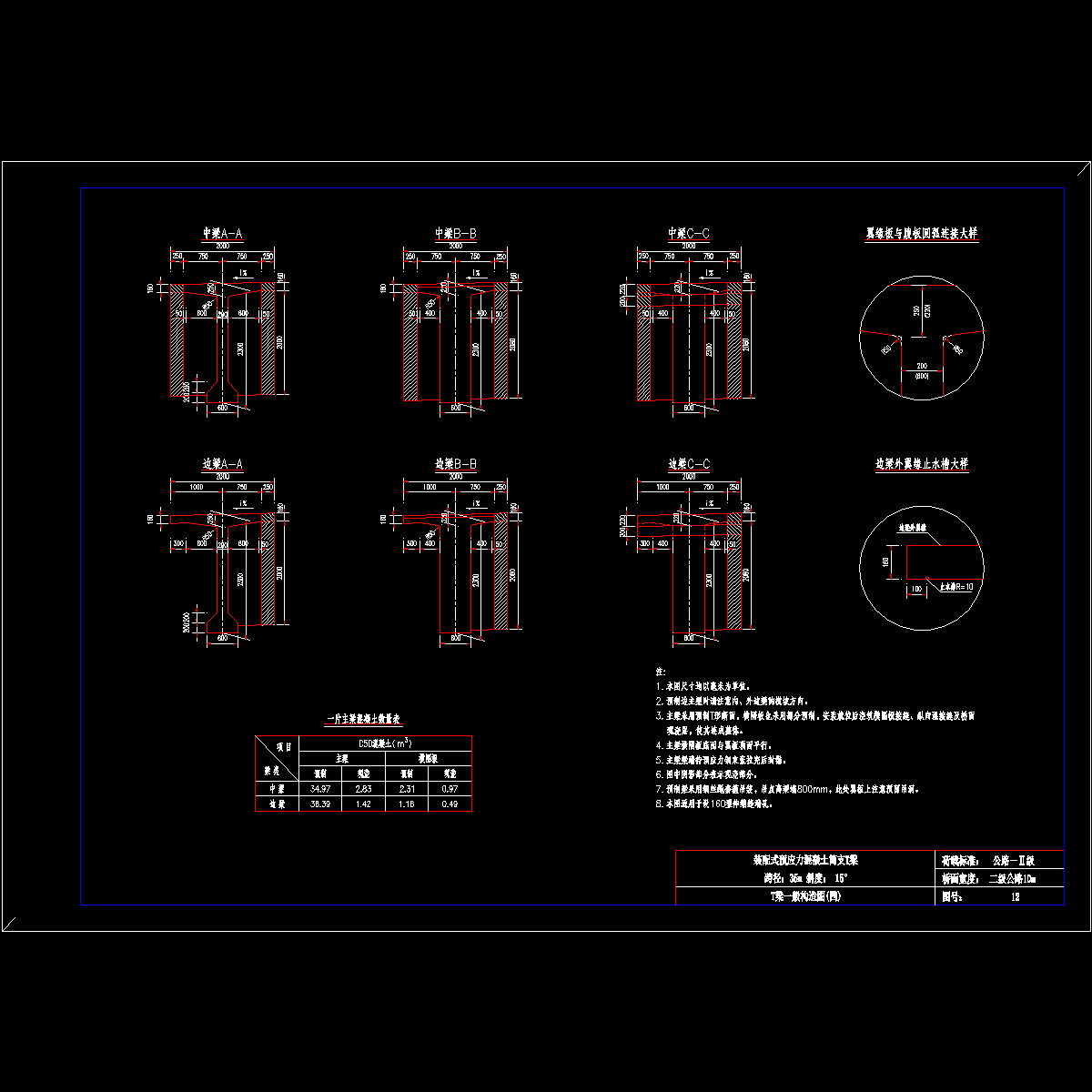

35m装配式预应力T梁桥上部构造通用图纸（70张）.dwg

技术指标： 　　 跨 径：35m 　　 斜 角：0°、15°、30° 　　 荷 载：公路－Ⅱ级 　　 桥面宽度：二级公路10m 　　 路基宽度：10m 　　 行车道数：2 　　...... 　　设计要点： 　　 1、本通用图的结构体系为简支桥面连续结构，按全预应力构件设计。 　　 2、设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。 　　 3、设计参数详见设计说明。 　　...... 　　适用范围： 　　 1、处于曲线段上的桥，可通过改变预制梁长来适应。本册图纸适用于预制梁长变化范围在±500mm范围内，梁长变化段应设置在靠梁端的第一个中横隔梁与腹板变宽点间，但预制梁内预应力钢束变化段应设置在跨中直线段内；横桥向可通过调整边梁外悬臂长来适应。若梁长超过此范围则需根据各桥具体情况进行计算调整。 　　 2、本册图纸采用80型伸缩缝或160型伸缩缝，80型伸缩缝设置在桥墩处时，可采取增加封锚段长度、移动梁体或增加梁长等方法，使梁端间距为80mm。 共70张CAD设计图。
