装配式部分预应力混凝土连续箱梁桥上部构造通用图纸（40米，正交）.dwg
【设计标准】 跨径：40米 斜度：0° 荷载等级：公路-Ⅰ级 桥梁宽度：2x净－15.25米 路基宽度：34.5米 横坡设置：2% 【简介】 桥梁纵向按平坡设计，横向坡度均为2％。一联为4×40米至7×40米的装配式部分预应力混凝土连续箱梁。采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。为了便于模板制作和外形美观，主梁沿纵向外轮廓尺寸保持不变。支座设置方式除每联端支座设滑板支座外，各中墩上支座型式应按气温变幅大小，每联孔数多少，桥墩高低等具体情况，通过计算和已有实践经验确定。 共37张CAD设计图，
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-

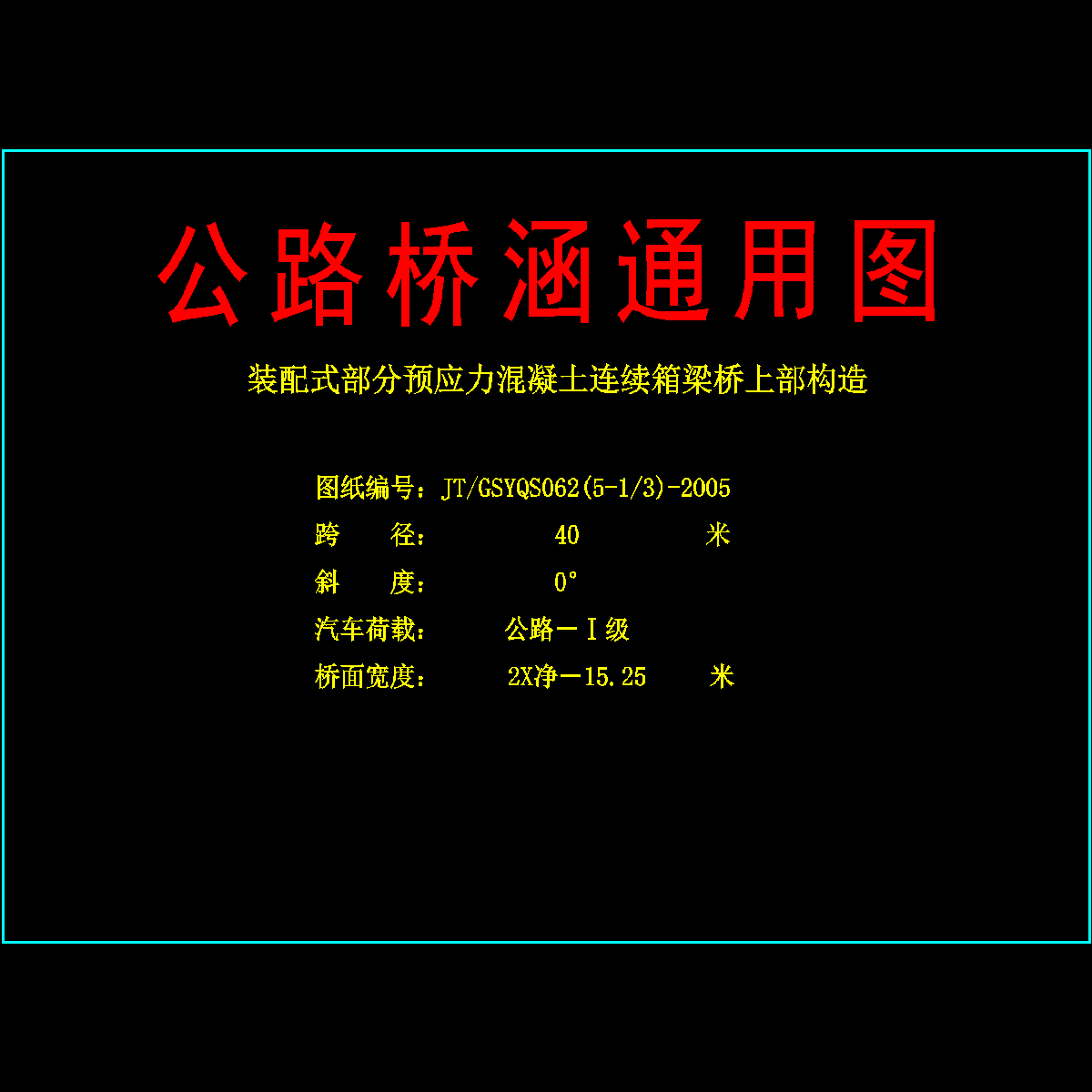

00封面40正交.dwg -
00封面40正交1.dwg -

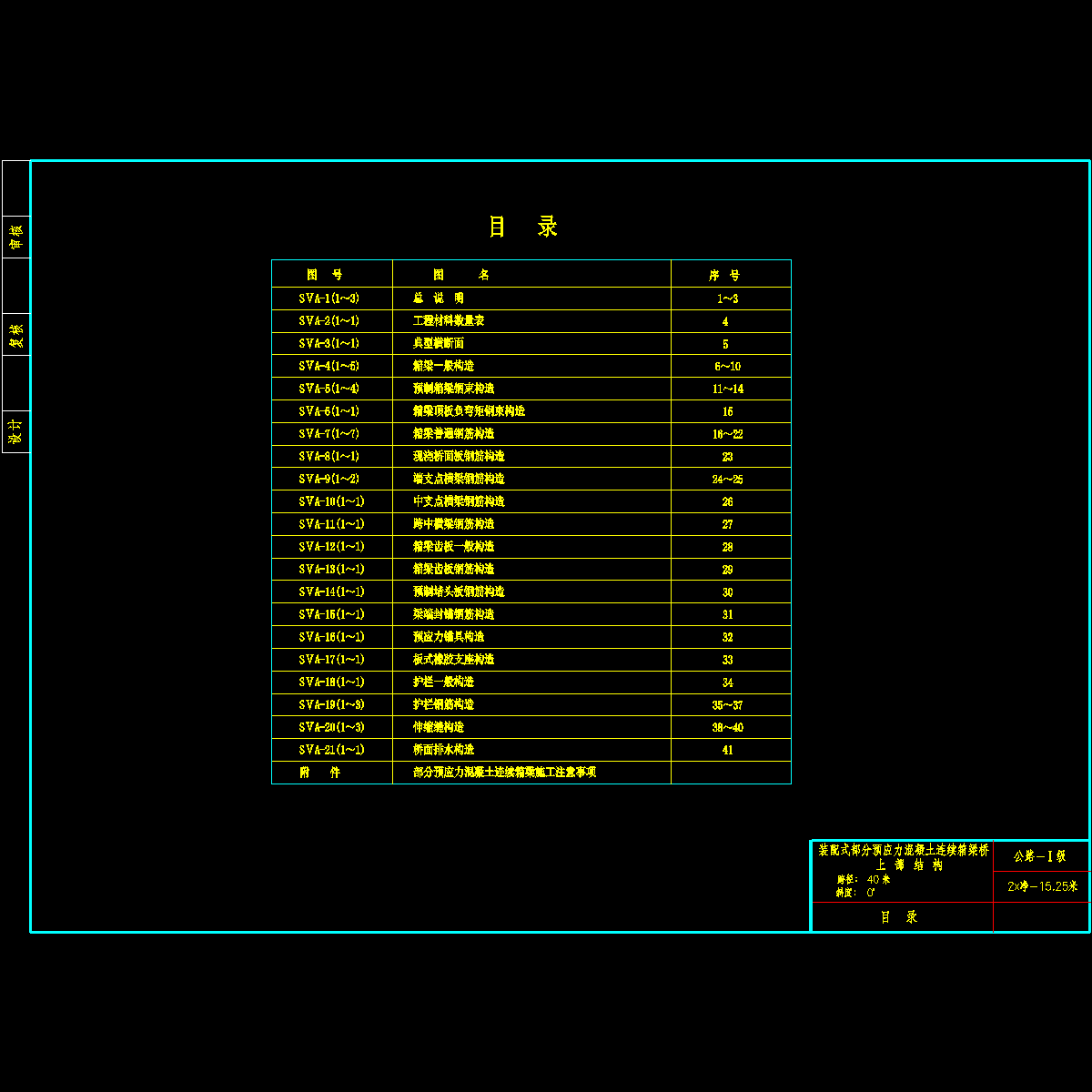

00目录40正交.dwg -

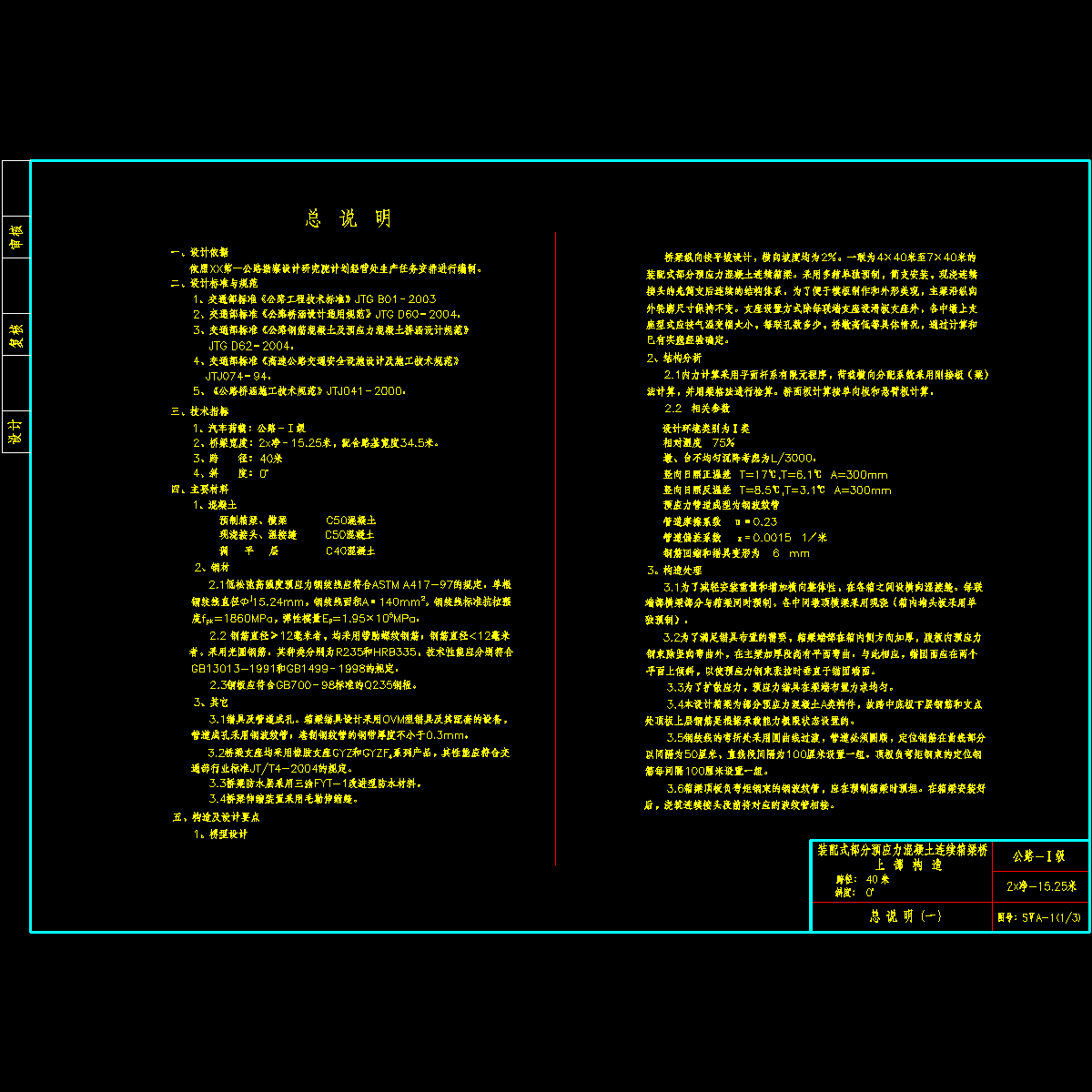

01总说明_1.dwg -

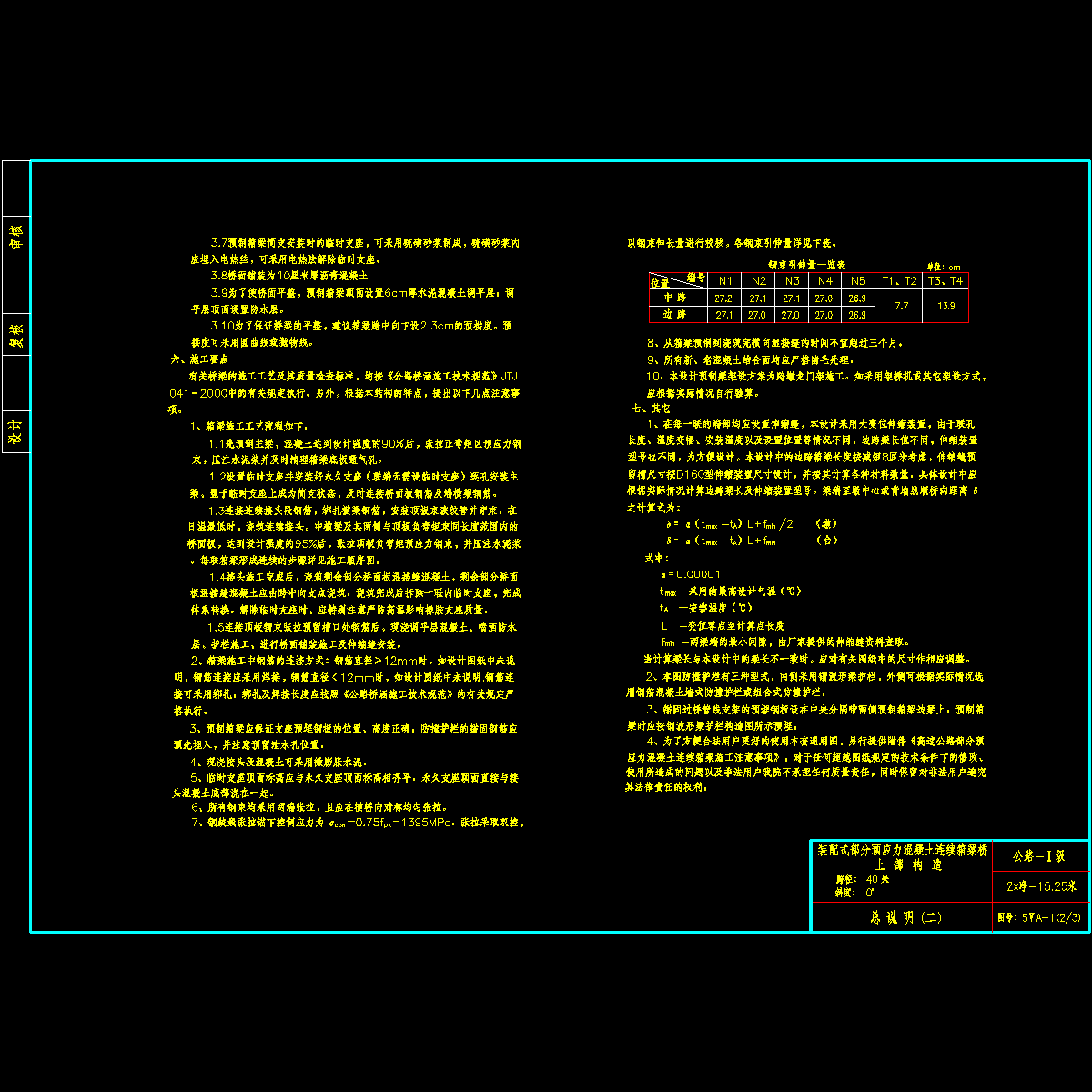

01总说明_2.dwg -
01总说明_3.dwg -
02数量表00.dwg
-
03典型横断面.dwg
-
04箱梁一般构造_1.dwg
-
04箱梁一般构造_2.dwg
以上是部分截图，请下载附件后查看完整高清内容
