30m装配式箱型连续梁上部构造通用图纸(93张).dwg

技术指标:    公路等级:高速公路    行车道数:4    跨 径:30m    斜 交 角:0°、15°、30°    荷 载:公路-Ⅰ级    桥面宽度:2×净-10.75m    路基宽度:24.5m   ......   设计要点:    1、本通用图结构体系为先简支后连续的结构,按A类预应力混凝土构件设计。    2、结构设计采用不同的软件进行分析;荷载横向分配系数采用刚性横梁法、刚接板(梁)法和梁格法三种计算方法进行对比分析。    3、设计参数详见设计说明。   ......   适用范围:    1、处于平曲线段上的桥梁,沿测设中心线采用30m标准跨径,墩、台中心线均径向布置。当梁长变化在±150mm范围内时,可采用调整现浇连续段长度的方式布梁,预制梁长保持不变;当梁长变化在±500mm范围内时,各预制梁采用变梁长,现浇连续段长度保持不变。若梁长变化超过±500mm,则需根据各桥具体情况确定设计方案,并进行结构验算。    2、跨径组合为一联 4×30m至8×30m,支座设置方式除每联端支座设滑板支座外,各中墩上支座型式应按气温变幅大小,每联孔数多少,桥墩高低等具体情况,通过计算确定。  共包含CAD设计图93张。

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

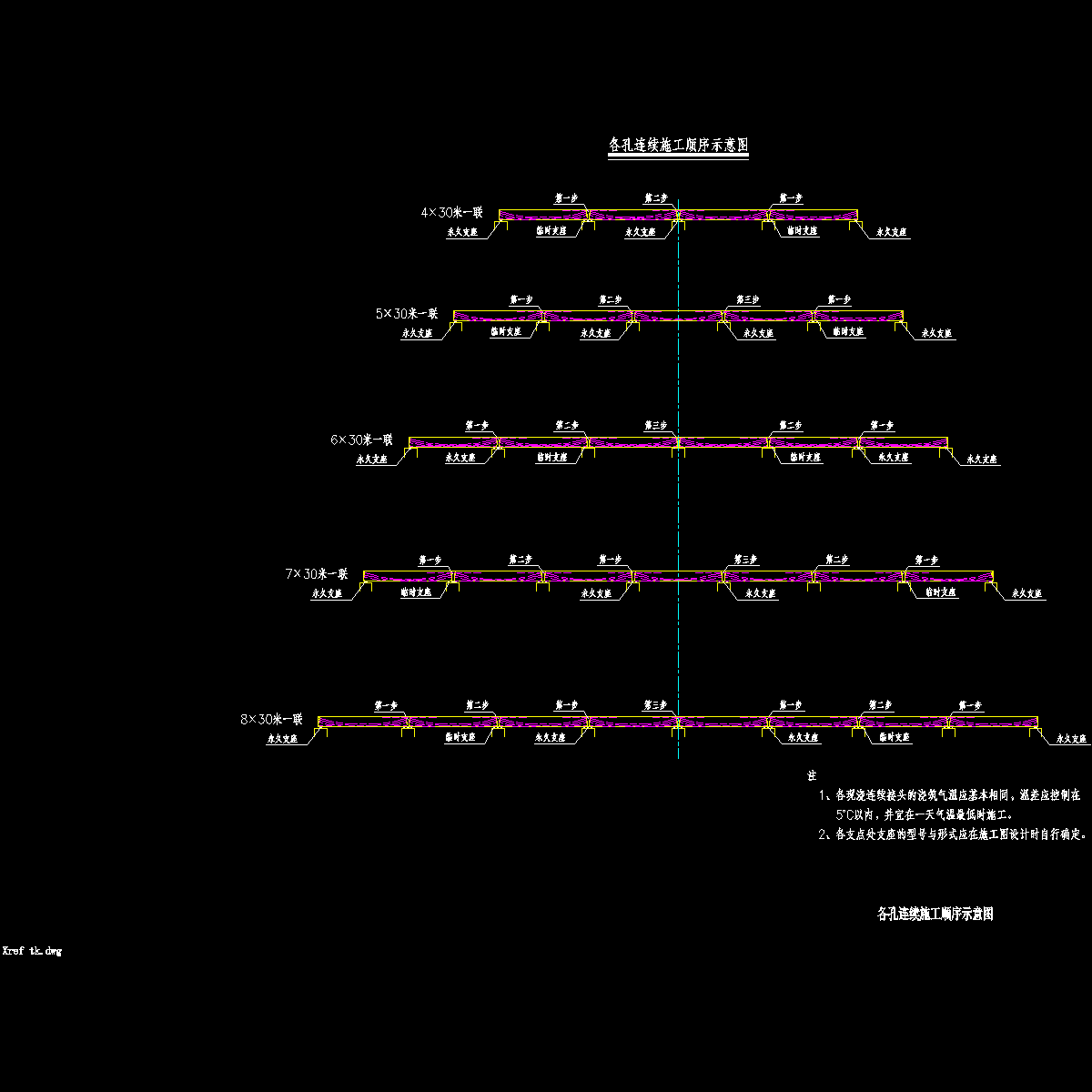

  • 01各孔连续施工顺序示意图.dwg
    01各孔连续施工顺序示意图.dwg

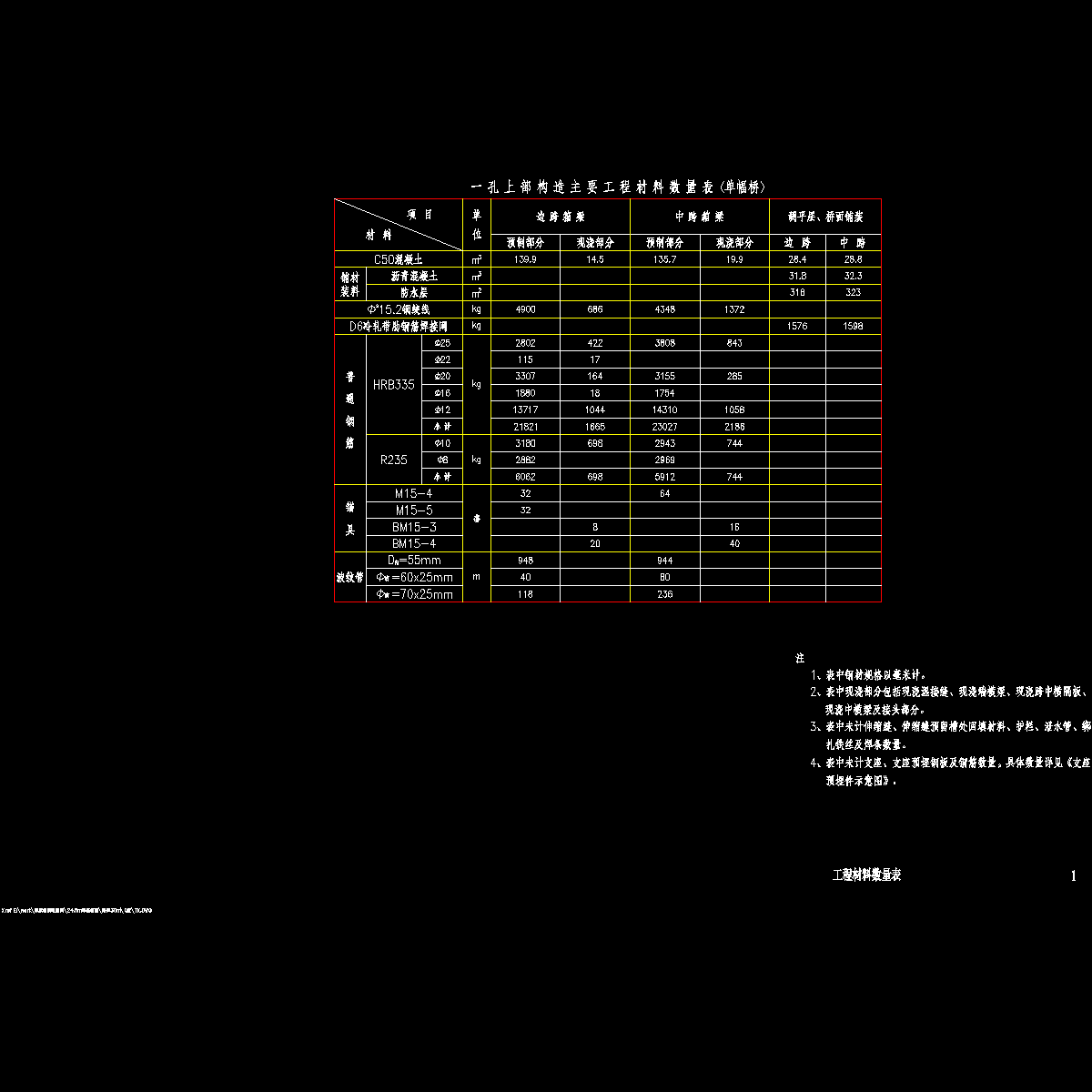

  • 01工程材料数量表0度.dwg
    01工程材料数量表0度.dwg

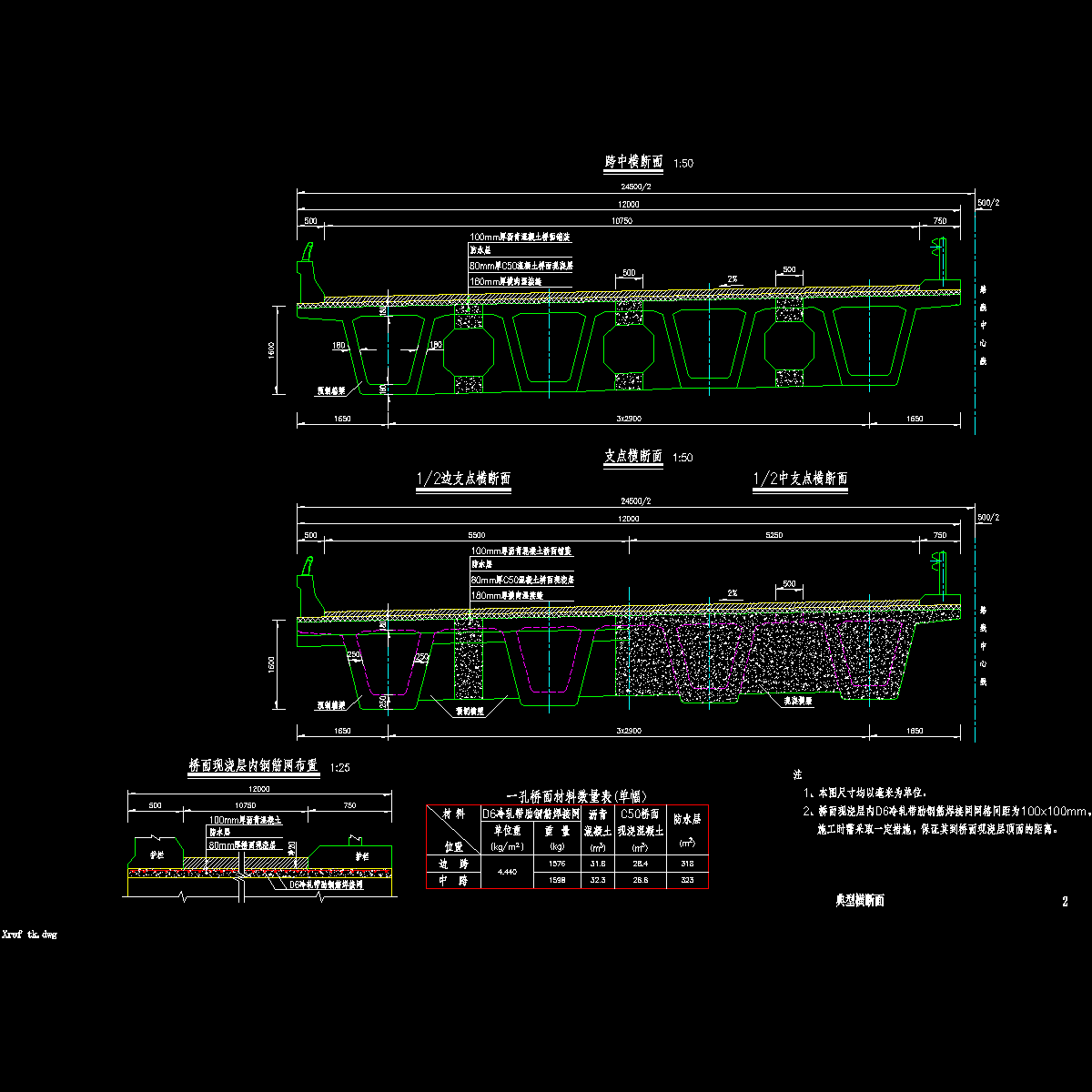

  • 02典型横断面_0度.dwg
    02典型横断面_0度.dwg

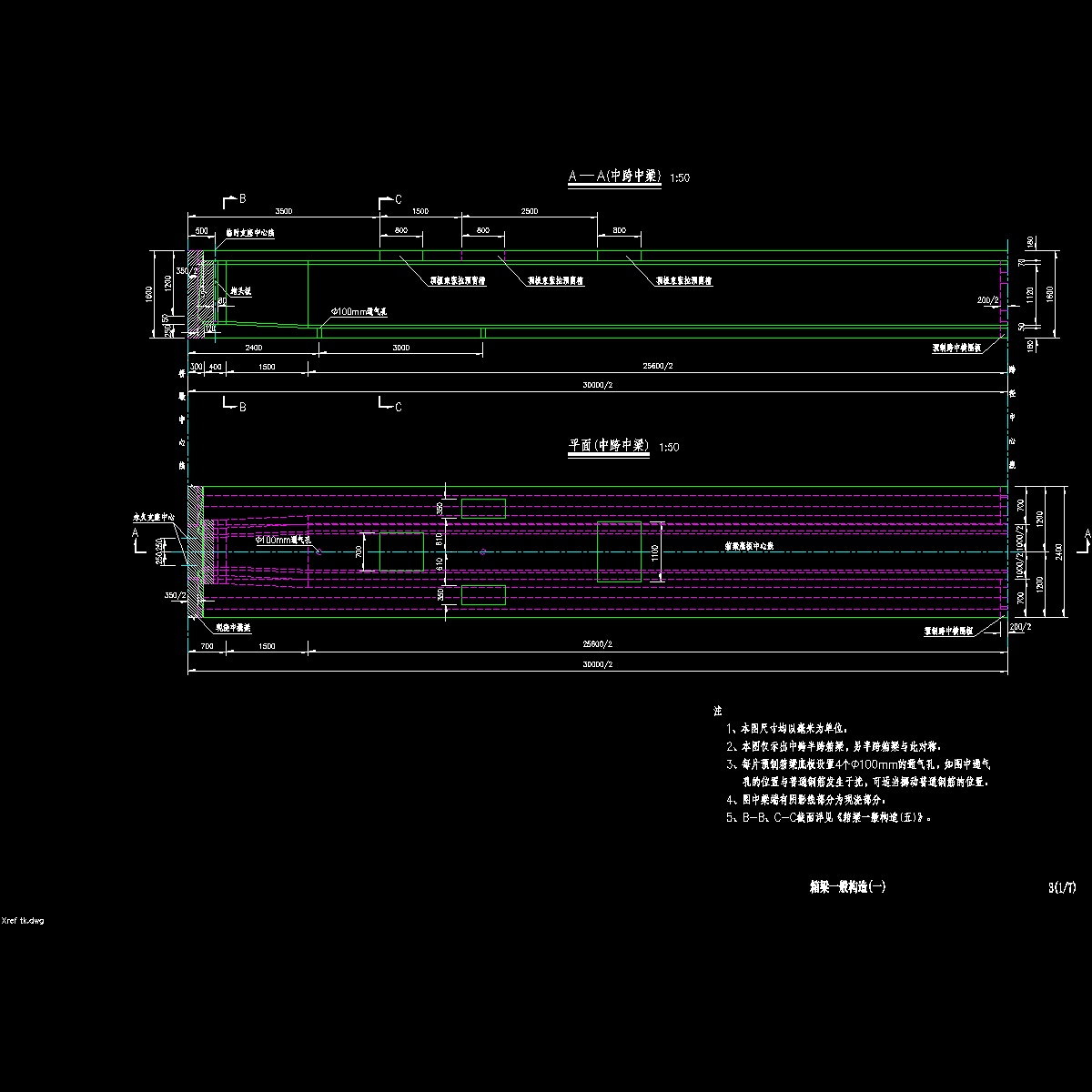

  • 03箱梁一般构造00度_01.dwg
    03箱梁一般构造00度_01.dwg

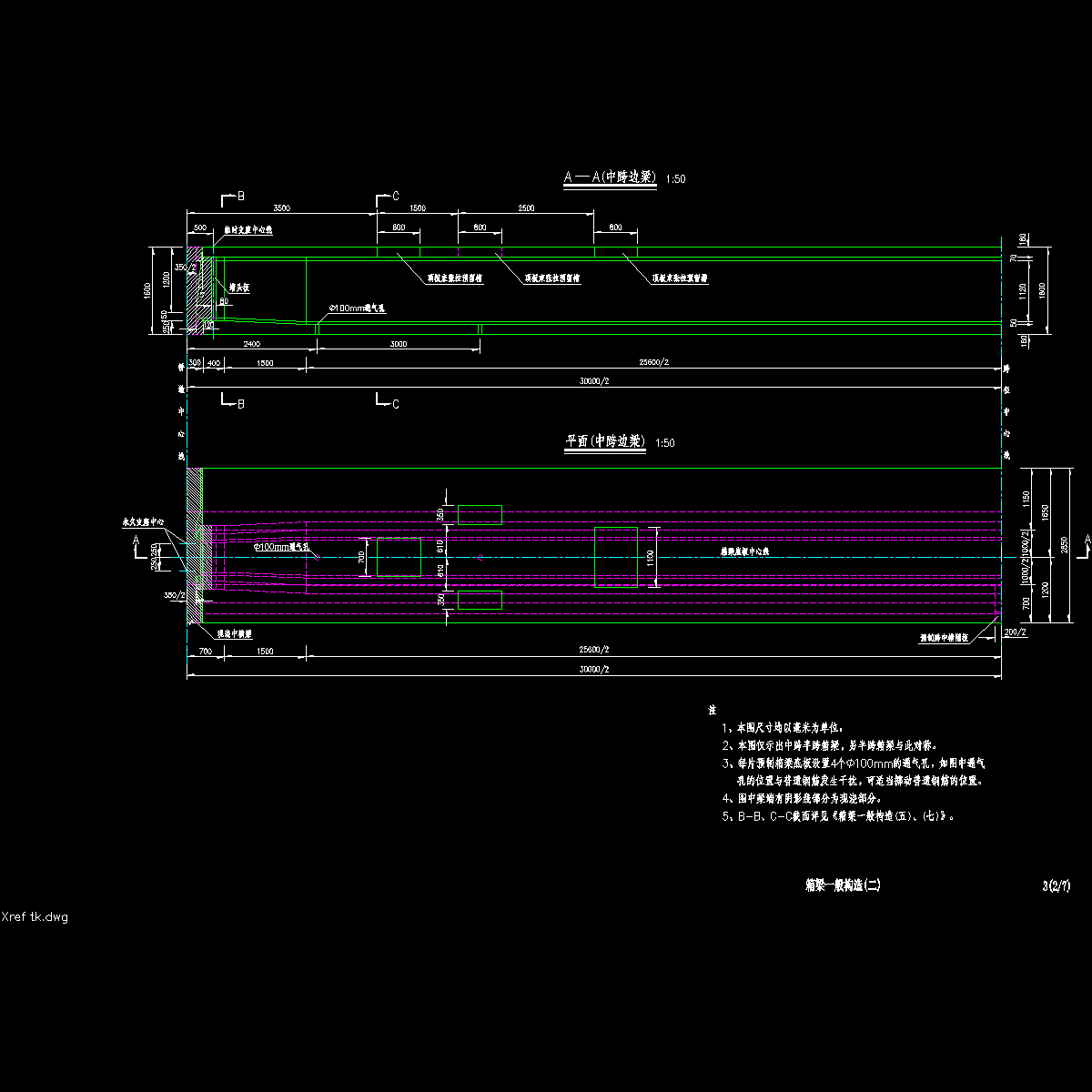

  • 03箱梁一般构造00度_02.dwg
    03箱梁一般构造00度_02.dwg
  • 03箱梁一般构造00度_03.dwg
    03箱梁一般构造00度_03.dwg
  • 03箱梁一般构造00度_04.dwg
    03箱梁一般构造00度_04.dwg
  • 03箱梁一般构造00度_05.dwg
    03箱梁一般构造00度_05.dwg
  • 03箱梁一般构造00度_06.dwg
    03箱梁一般构造00度_06.dwg
以上是部分截图,请下载附件后查看完整高清内容
