30m连续T梁支座构造通用CAD图纸

附件详情

1、图中尺寸以毫米计。
2、支座的技术性能应符号JT/T 663-2006《公路桥梁板式橡胶支座》及JT 391-1999《 公路桥梁盆式橡胶支座》的要求,其安装应按厂家要求进行。
3、锚固钢筋与梁底预埋钢板采用双面焊连接,焊缝长不小于5d。梁底预埋钢板中心外露15mm。
4、支座顶面必须水平设置,当有纵坡时,用梁底预埋钢板予以调整。
5、支座垫石平面尺寸、垫石高度及钢筋布置见各桥设计图。
6、本通用图分别设计了三种支座规格。当路线横、纵坡较大,或设置释放墩时可考虑采用GPZ(Ⅱ)型盆式橡胶支座,一般情况下可采用滑板支座或板式橡胶支座,设计时请按实际情况选取支座类型。
7、如果为连续梁,一联中间需设置一个GPZ(Ⅱ)GD支座。
9、括号外数值适用于D80型伸缩缝,括号内数值适用于D160型伸缩缝。
……
共计1张

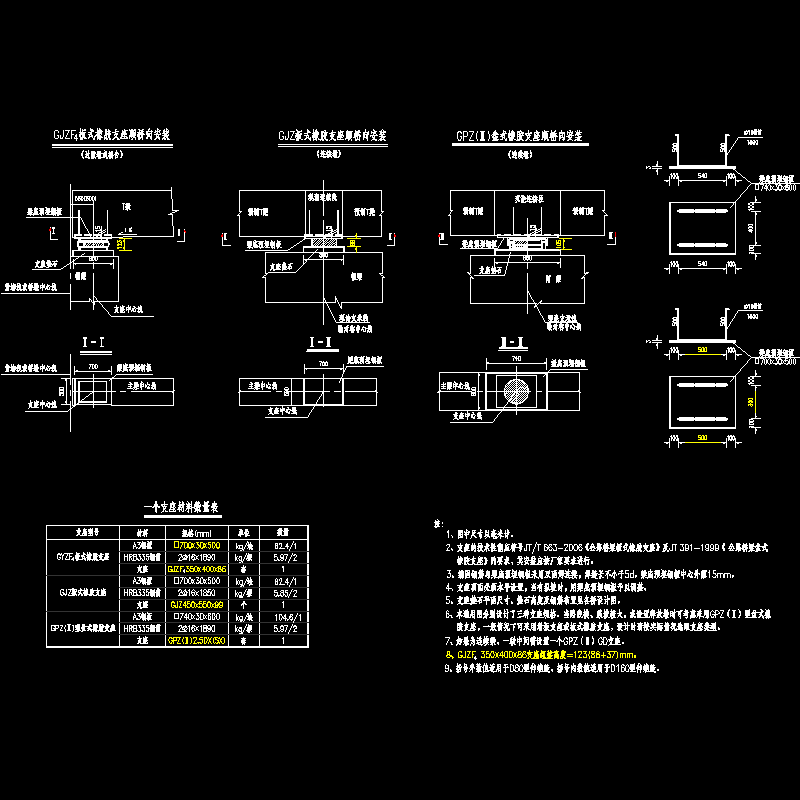

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
