3×30m预应力混凝连续T梁成套CAD设计图纸.dwg
2、设计荷载：汽车－20级，挂车－100。 3、桥梁设计高位于桥梁中心线。 4、本桥墩台采用径向布置。 5、本桥所处地区地震烈度：8度。 6、立面中尺寸为路线设计线处路线长度（即弧长）。 7、本桥上部采用3×30m预应力混凝连续T梁，下部采用柱式墩、柱式台，钻孔灌注桩基础。 8、本桥在0、3号桥台处分别设置一道D80型的伸缩缝。
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-

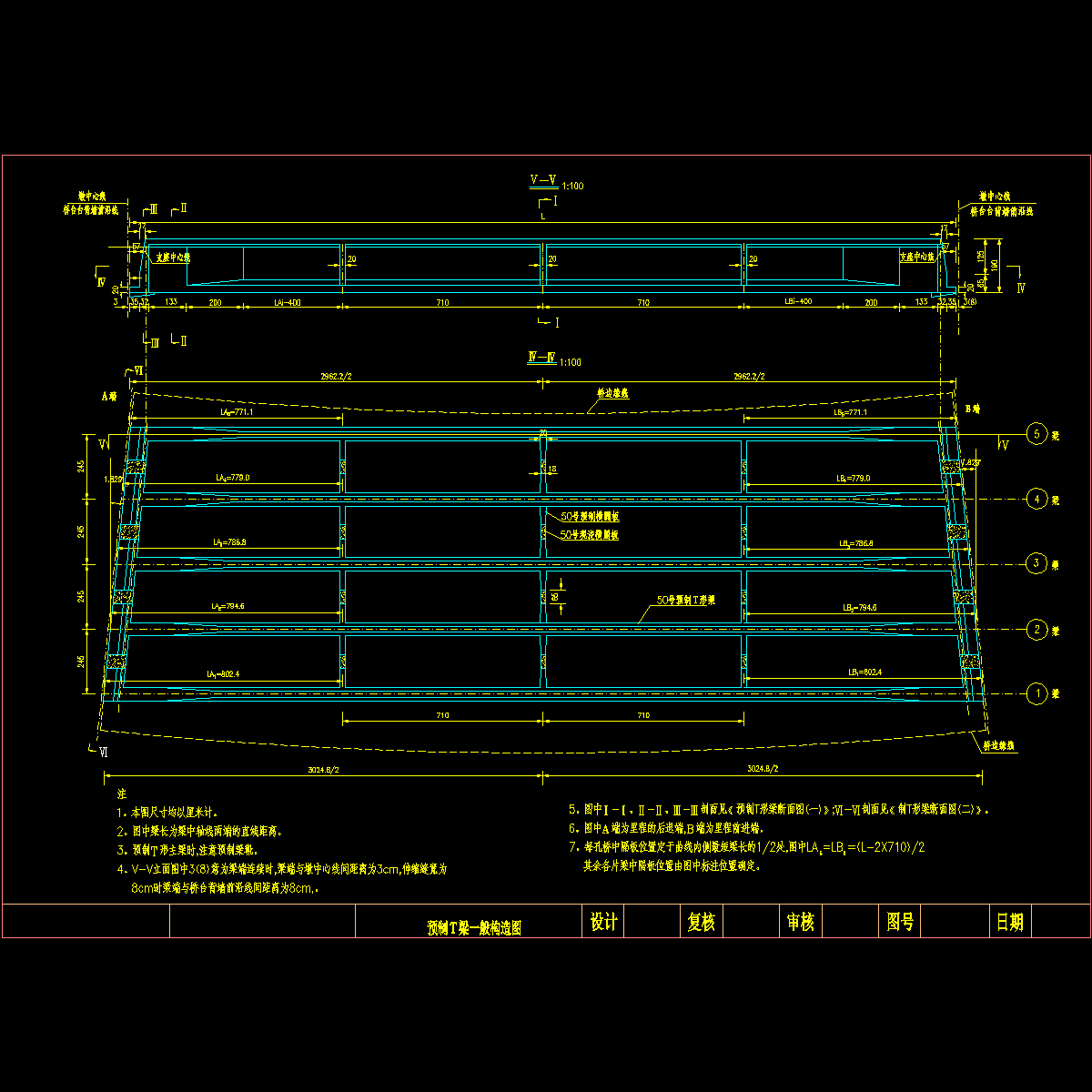

05预制Ｔ梁一般构造图.dwg -

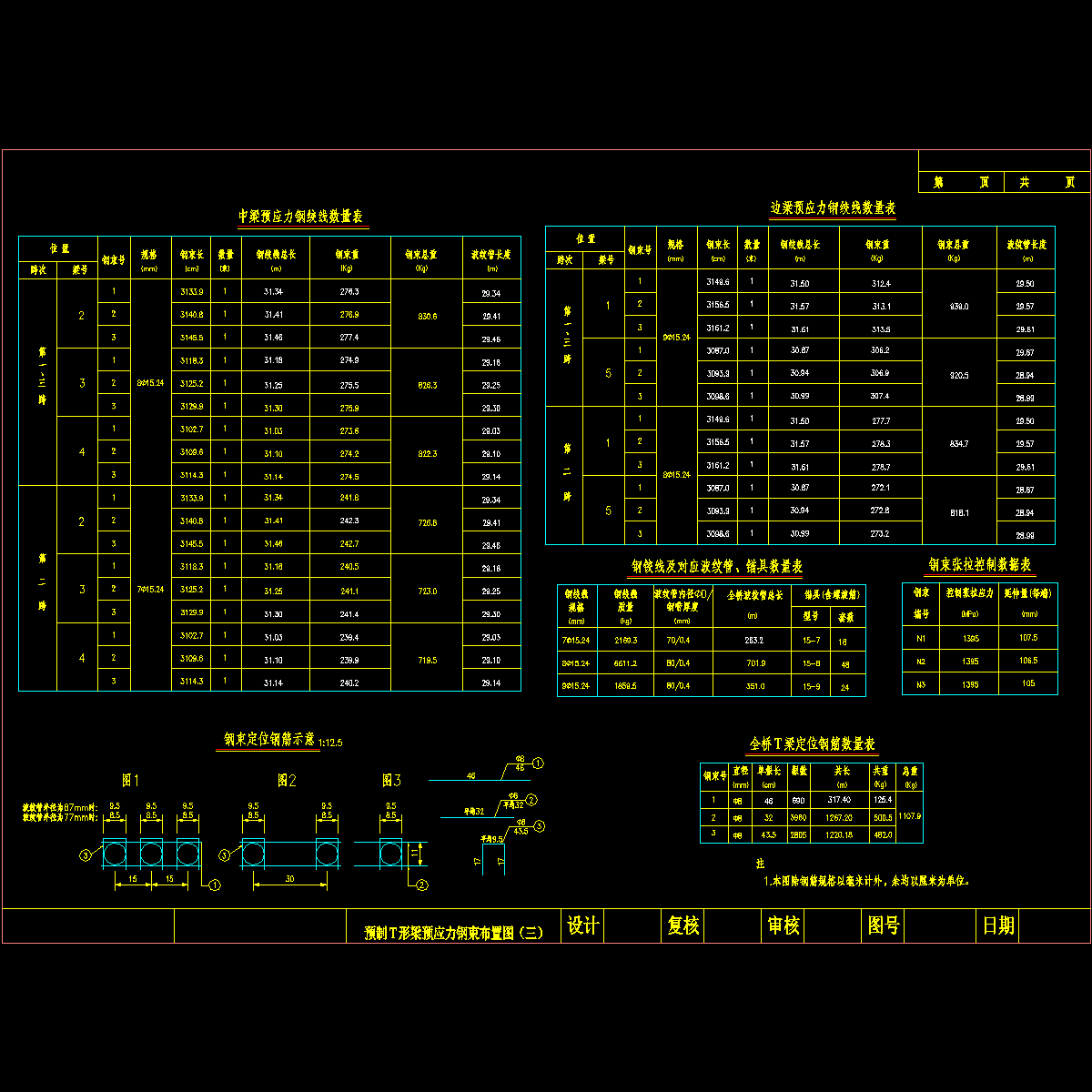

07预制t形梁预应力钢束数量表.dwg -

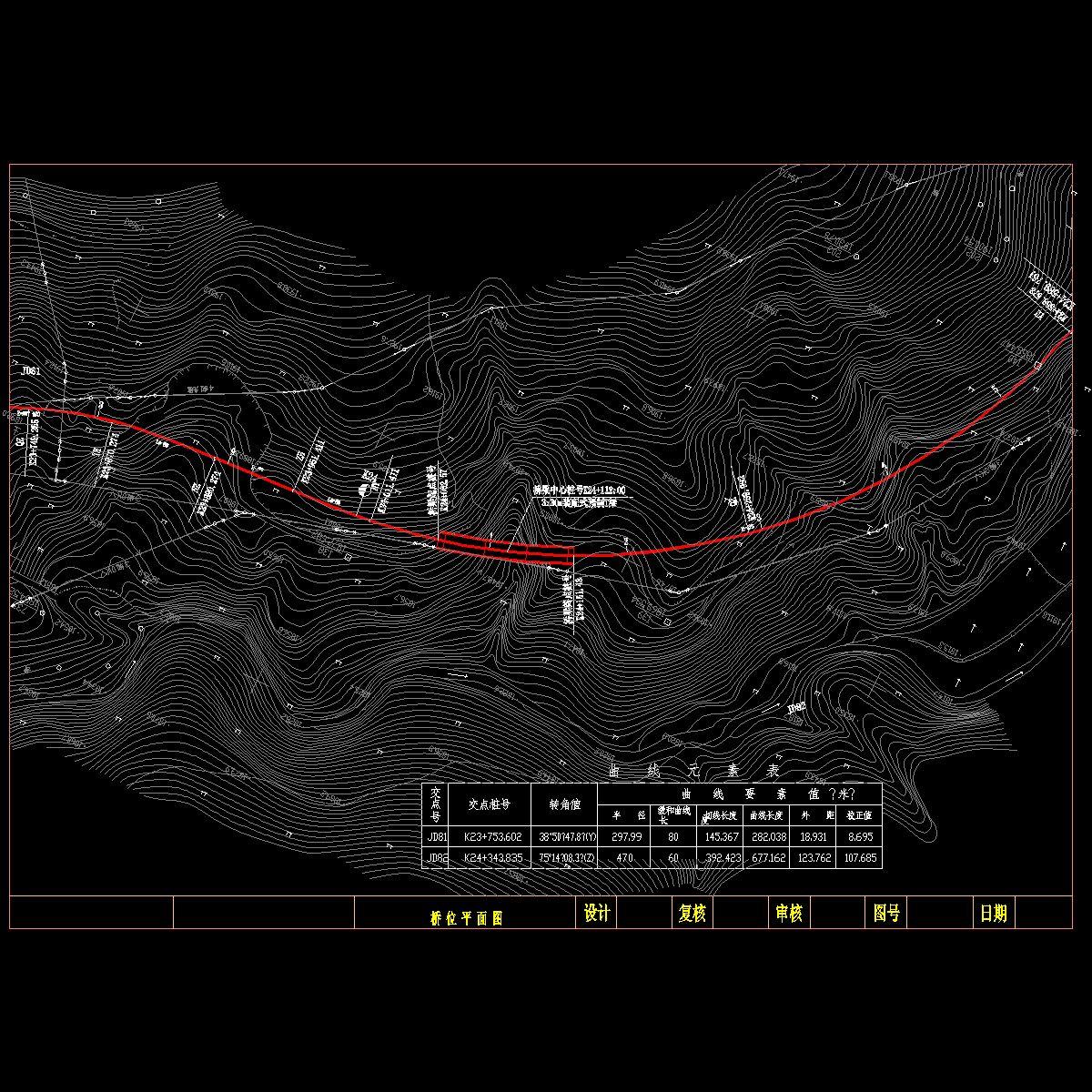

01平面图dwg.dwg -

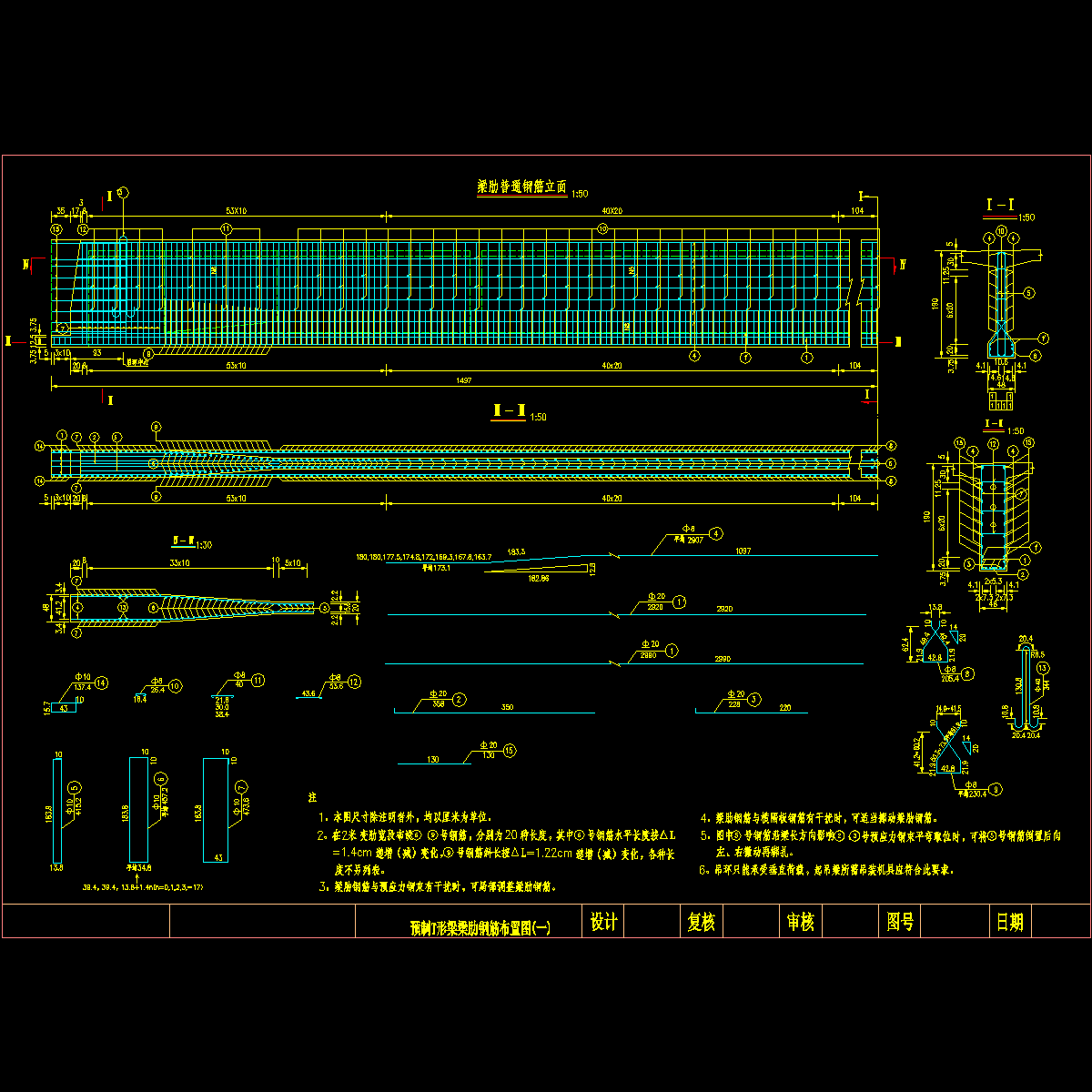

08预制t形梁梁肋钢筋布置图.dwg -

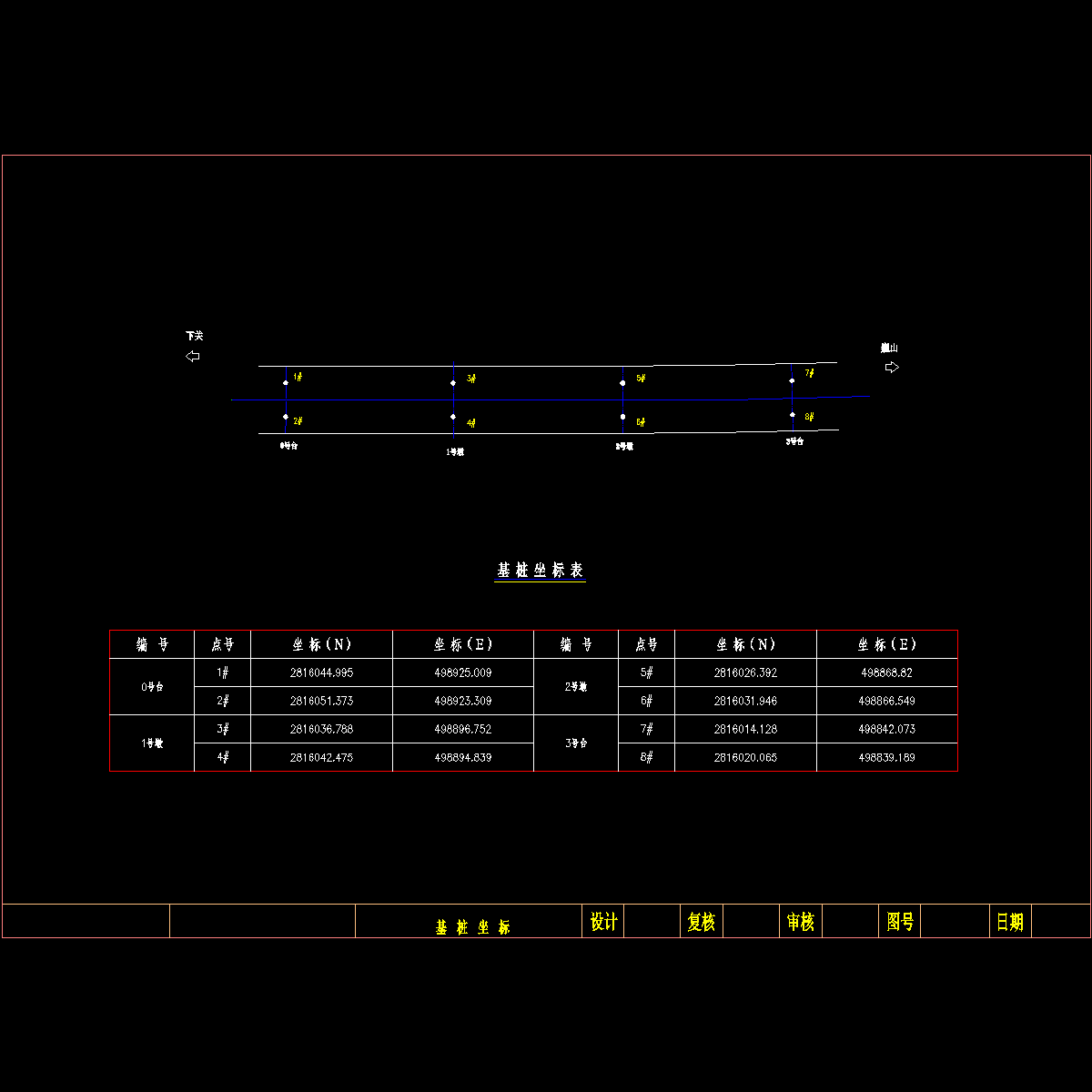

04坐标布孔.dwg -
06预制t梁断面(二).dwg -
06预制t形梁断面图(一).dwg
-
10中横隔板钢筋构造图.dwg
-
08预制t形梁梁肋钢筋数量表2.dwg
以上是部分截图，请下载附件后查看完整高清内容
