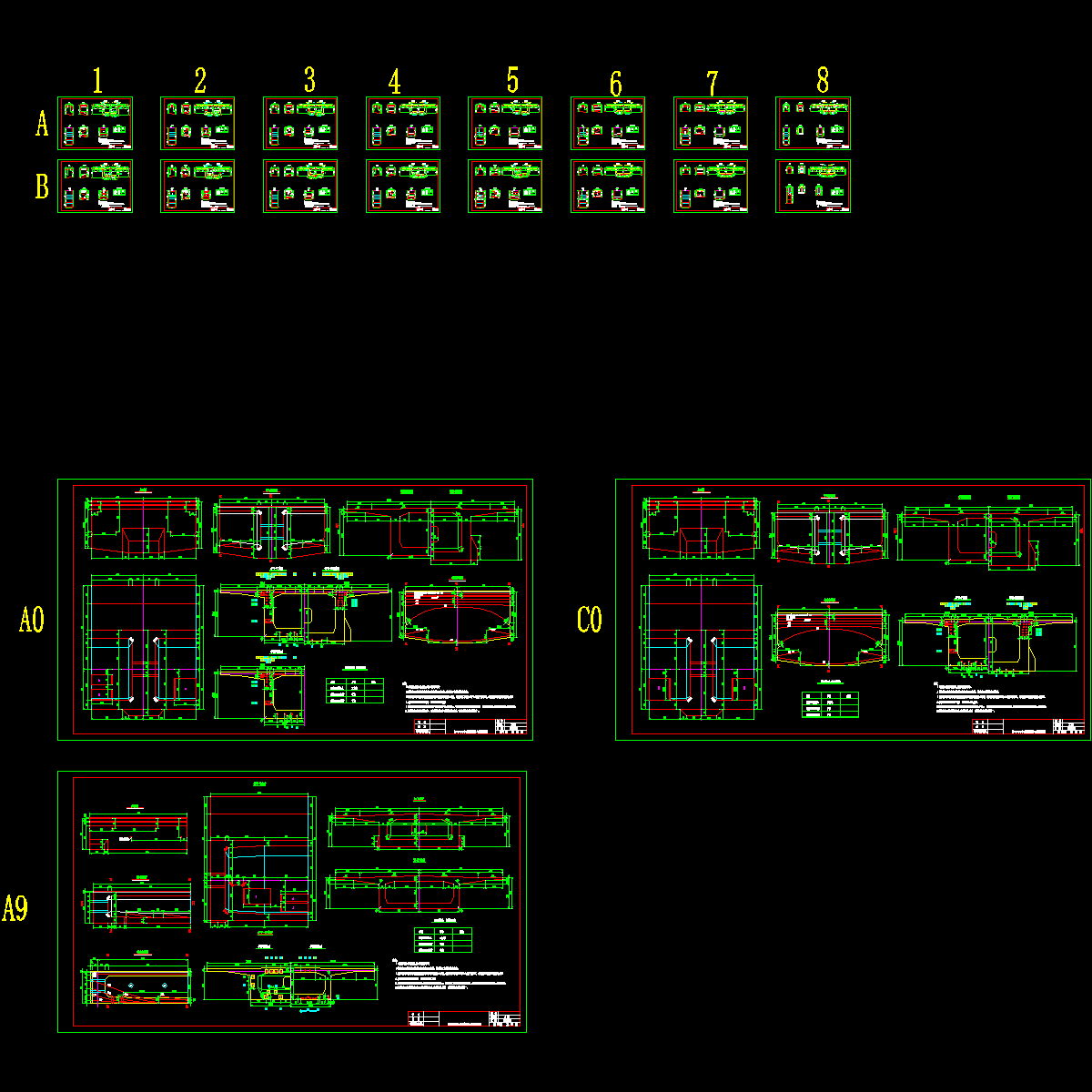

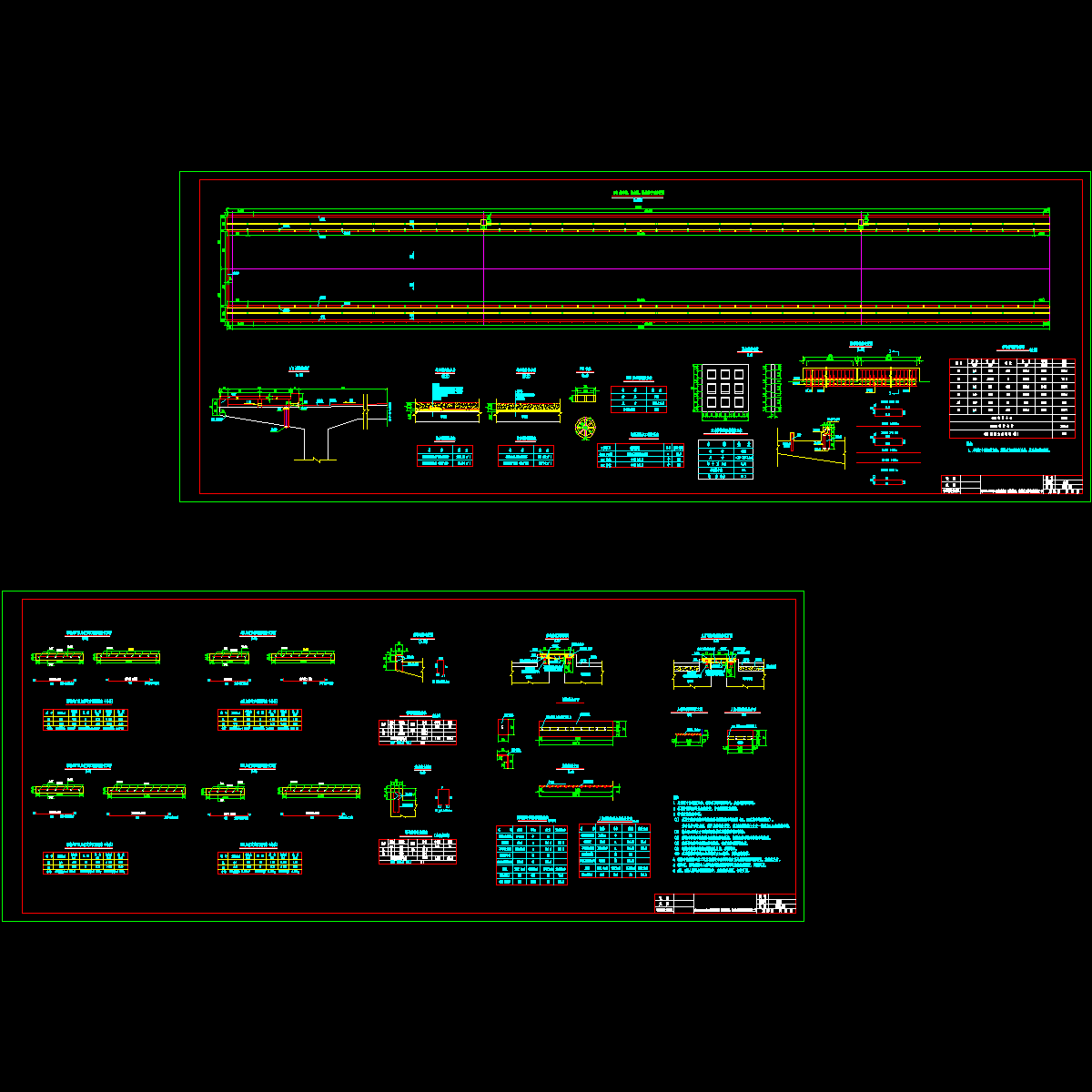

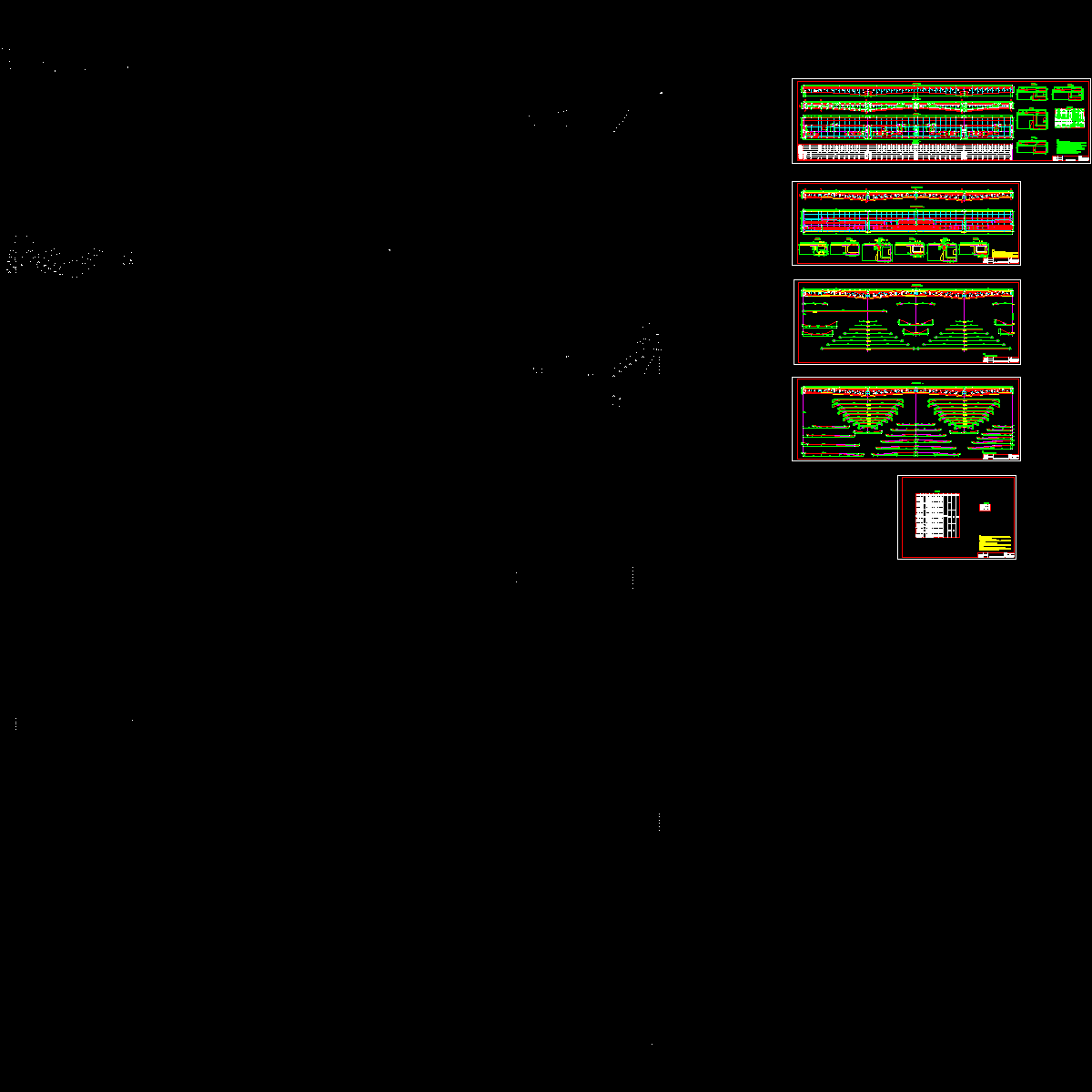

m预应力混凝土双线连续梁成套CAD设计图纸.dwg

3 设计原则及技术参数 　　3.1 设计速度：160km/h，客货共线。 　　3.2 线路情况： 　　双线，直线，线间距5m。 　　3.3 地震参数： 　　地震动峰值加速度≤0.10g，地震动反应谱特征周期0.35s。 　　3.4 结构型式 　　3.4.1 桥面横向布置：(0.2m挡块宽 1.6m人行道宽 0.2m挡碴墙宽 9.5m道碴宽 0.2m挡碴墙宽 1.6m人行道宽 0.2m挡块宽)，梁顶面总宽13.5m。 　　3.4.2 （32 3x48 32）m连续梁梁全长32.6 3x48 32.6＝209.2m，边支座中心线至梁端0.6m；中支点梁高为4.1m，跨中梁高2.5m，边支座横桥向中心距为5.8m，中支座横桥向中心距为5.6m。 　　3.5 设计荷载 　　3.5.1 恒载 　　3.5.1.1 结构构件自重：按《铁路桥涵设计基本规范》（TB10002.1-2005）第4.2.1条采用。 　　3.5.1.2附属设施自重（二期恒载） 　　桥面二期恒载包括道碴及线路设备、人行道栏杆、挡砟墙及防水层、保护层等，双线直线梁按136.0 kN/m计算。 　　3.5.1.3 基础不均匀沉降：相临两支点不均匀沉降按△＝0.01m计算。 　　3.5.2 活载 　　3.5.2.1 列车竖向活载：采用中-活载。
