m钢筋混凝土连续刚架桥成套CAD设计图纸.dwg

3、设计基本情况   3.1线路:单线Ⅰ级铁路,刚架桥平面位于直线上;轨面纵坡5.5‰。   3.2线路与桥梁的交角41.12°。   3.3设计列车行车速度:160公里/小时。   3.3桥式:(14.1 4-18 14.1)m钢筋混凝土连续刚架,一联全长101.2m(刚构梁长梁端至梁端);道碴桥面,道碴槽宽4.9m。   4、主要技术标准   4.1 荷载标准   4.1.1自重:   梁体混凝土容重:26.0kN/m3   二期恒载计算值:75.0kN/m   4.1.2 活载:   铁路标准活载图式:中—活载   人群荷载:人群按4.0 kN/平米,设计主梁时不与列车荷载同时计算。   4.1.3收缩徐变:徐变终极值φ∞=2.0、收缩终极值ε∞=0.00017,缩收、徐变天数按1500天计   4.1.4 基础不均匀沉降:   基础不均匀沉降按5mm计。   4.1.5 列车竖向动力   按《铁路桥涵设计基本规范》(TB10002.1 2005)办理。   其中冲击系数   1 μ=1 α×6/30 L,α=4×(1-η)≤2   4.1.6 风力   按《铁路桥涵设计基本规范》(TB10002.1 2005)办理。基本风压按W0=800Pa计取。   4.1.7 结构温度变化   根据当地气候条件采用整体升温20℃、降温20℃。   非均匀什、降温±10℃。   4.1.8 列车横向摇摆力   按集中力100kN计算,作用于轨面,按主力计算。   4.1.9地震荷载   地震动峰值加速度为0.1g。   4.1.10无缝线路长钢轨力   按《新建铁路桥上无缝线路设计暂行规定》办理。      1 (14.1 4-18 14.1)m刚架设计说明(一)   2 (14.1 4-18 14.1)m刚架设计说明(一)   3 (14.1 4-18 14.1)m刚架布置图(一)   4 (14.1 4-18 14.1)m刚架布置图(二)   5 (14.1 4-18 14.1)m刚架31~33号墩承台及桩基配筋图   6 (14.1 4-18 14.1)m刚架主梁钢筋布置图(一)   7 (14.1 4-18 14.1)m刚架主梁钢筋布置图(二)   8 (14.1 4-18 14.1)m刚架主梁钢筋布置图(三)   9 (14.1 4-18 14.1)m刚架主梁钢筋布置图(四)   10 (14.1 4-18 14.1)m刚架墩钢筋图   11 人行道挡墙、避车台悬臂板配筋图   12 接触网立柱基础构造图   13 支座预埋件布置图   14 挡碴墙构造及钢筋布置图   15 人行道栏杆布置图   16 桥面铺装及排水设计图(一)   17 桥面铺装及排水设计图(二)   18 梁端防排水设施构造图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 01~02飞虎路设计说明.dwg
    01~02飞虎路设计说明.dwg

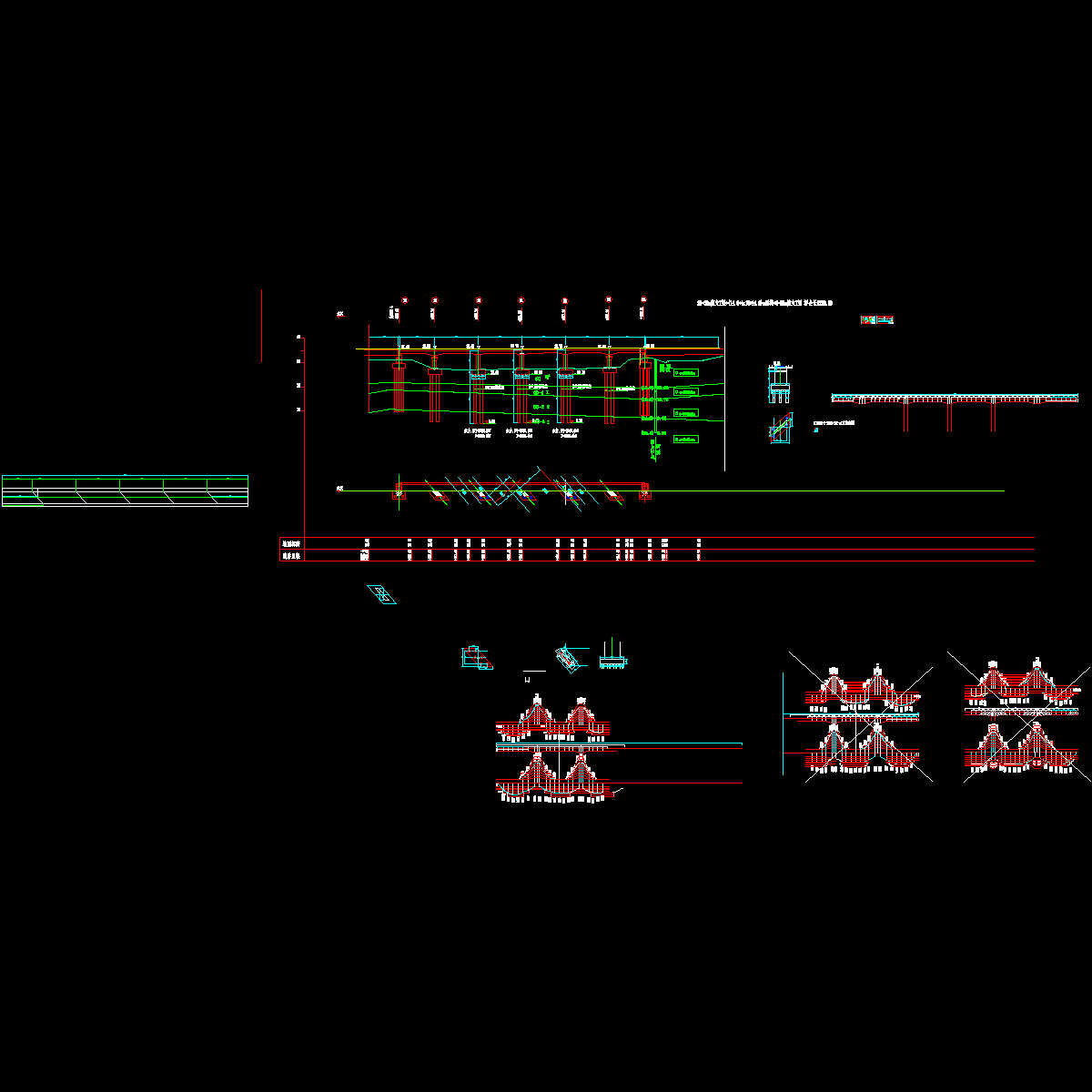

  • 03~04飞虎路刚构布置图.dwg
    03~04飞虎路刚构布置图.dwg
  • 03~04飞虎路刚构布置图-1.dwg
    03~04飞虎路刚构布置图-1.dwg

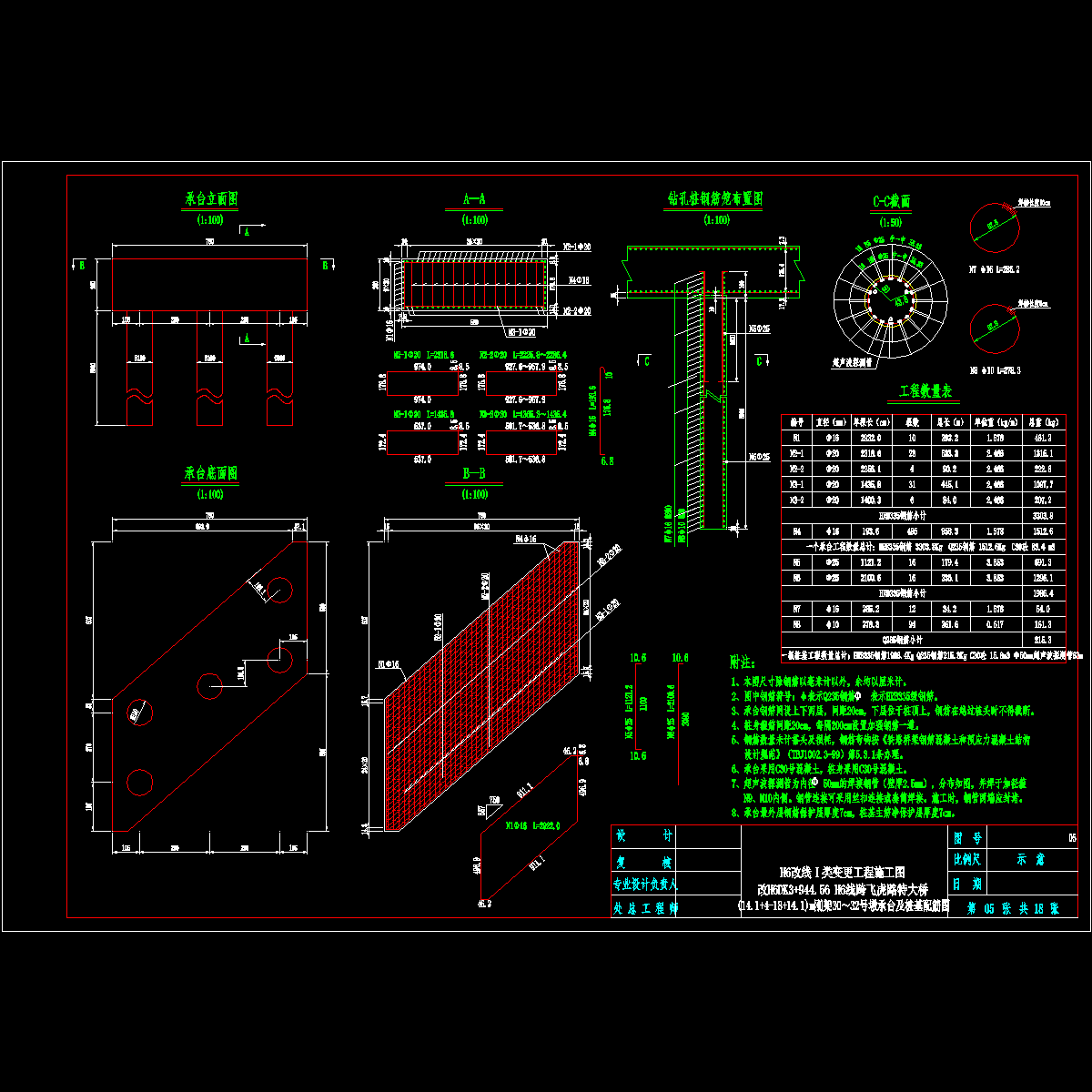

  • 05飞虎路刚构桩基钢筋图.dwg
    05飞虎路刚构桩基钢筋图.dwg
  • 06-09飞虎路刚构梁部钢筋图.dwg
    06-09飞虎路刚构梁部钢筋图.dwg
  • 10飞虎路刚构墩钢筋图.dwg
    10飞虎路刚构墩钢筋图.dwg
  • 11避车台悬臂板设计图.dwg
    11避车台悬臂板设计图.dwg
  • 12接触网中间支柱基础构造图.dwg
    12接触网中间支柱基础构造图.dwg
  • 14.16-17挡墙及排水.dwg
    14.16-17挡墙及排水.dwg
以上是部分截图,请下载附件后查看完整高清内容
