20m预应力混凝土连续箱梁桥下部构造CAD图纸集

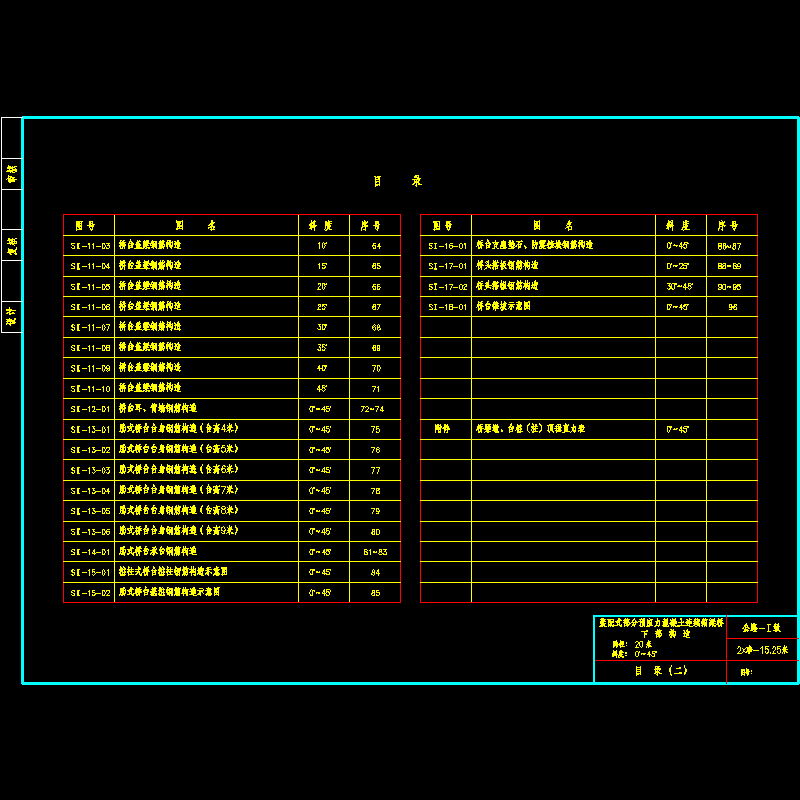

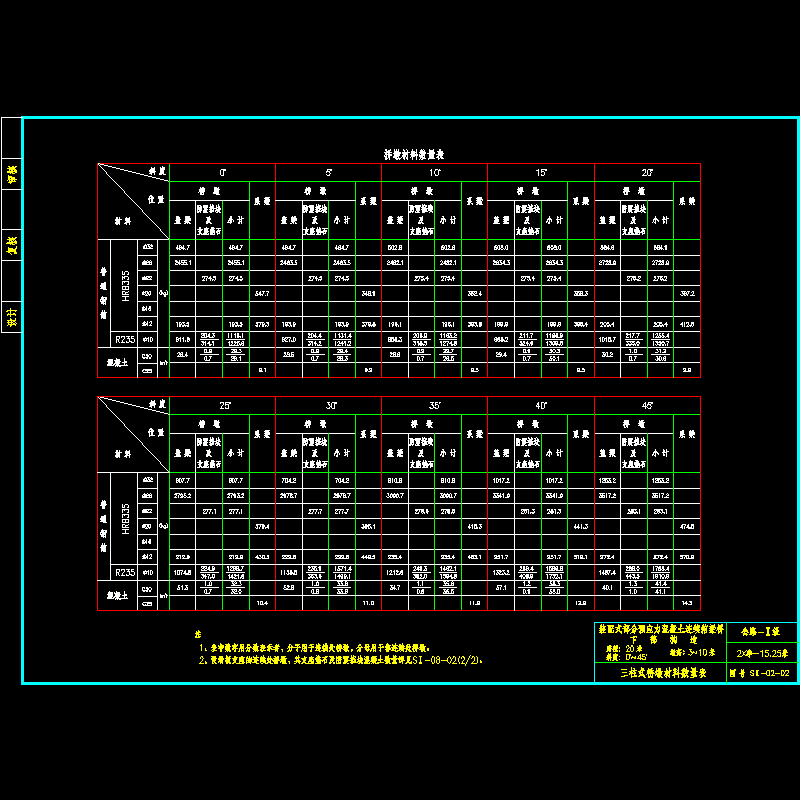

【技术标准】 　　1、桥梁跨径20~40米 　　2、桥梁斜度：0°、5°、10°、15°、20°、25°、30°、35°、40°、45° 　　3、桥面宽度：2×净-15.25米（用于路基宽度34.5米） 　　4、汽车荷载：公路-Ⅰ级 　　5、设计环境条件－Ⅰ类 　　6、台后填土内摩擦角δ＝35°，容重γ＝19KN/m3 　　设计要点 　　1、墩台型式 　　本套通用图下部构造桥墩采用柱式墩，桥台根据台高和施工方法的不同，设计有桩柱式台和肋式台，基础设计采用钻孔灌注桩基础。 　　对于桥墩，斜度小于30°时，一般地基情形下采用双柱，特殊地基情形下（如软基地区）采用三柱；斜度大于等于30°时，均采用三柱。对于桥台均采用三柱（或三肋）桥台。桥台高度大于4米时可采用肋式台；高度在4米以下时可选择桩柱式台。 　　…… 　　共计96张
