30米T梁通用图纸33张构造图

资料简介
赚取积分

位置：福建
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：30m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

图纸为19.75米桥宽30米T梁通用图，节点清晰，推荐学习参考。
图纸内含：
施工步骤图

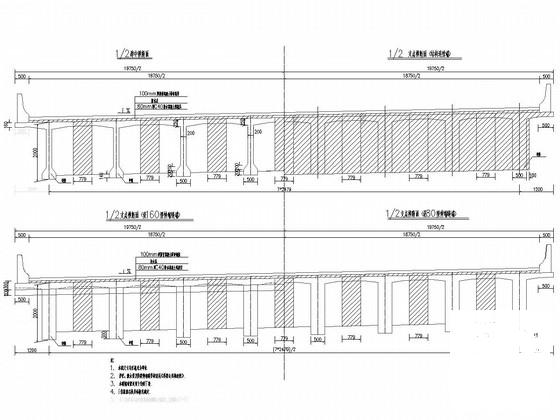

桥宽19.75M L=30M预应力砼连续T梁上部构造标准横断面图
L=30m B=19.75m刚构T梁上部构造标准横断面图
桥宽19.75M L=30M预应力砼连续T梁一般构造图（一）
桥宽19.75M L=30M预应力砼连续T梁一般构造图（二）
L=30m B=19.75m刚构T梁一般构造图（一）~（二）
L=30m B=19.75m 刚构T梁一般构造图（三）
桥宽19.75M L=30M预应力砼连续T梁预应力钢束布置图
桥宽19.75M L=30M预应力砼连续T梁预应力钢束材料数量及引伸量表

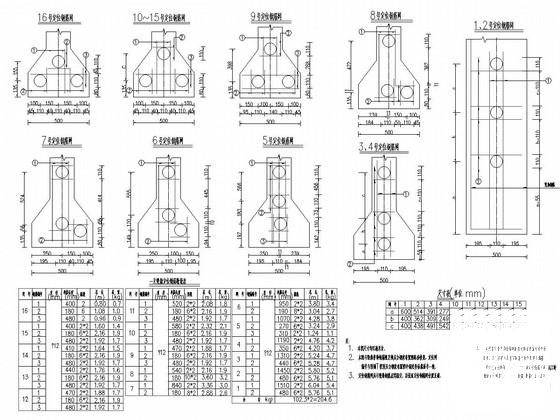

桥宽19.75M L=30M预应力砼连续T梁预应力钢束定位钢筋布置图
L=30 墩顶现浇段负弯矩钢束及定位钢筋布置图
L=30 墩顶现浇段负弯矩钢束齿板钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁梁肋钢筋布置图（一）
桥宽19.75M L=30M预应力砼连续T梁梁肋钢筋布置图（二）
桥宽19.75M L=30M预应力砼连续T梁边跨翼板钢筋布置图（二）
桥宽19.75M L=30M预应力砼连续T梁中跨翼板钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁边跨梁端封锚钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁伸缩缝侧梁端锚下钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁连续段侧梁端锚下钢筋布置图

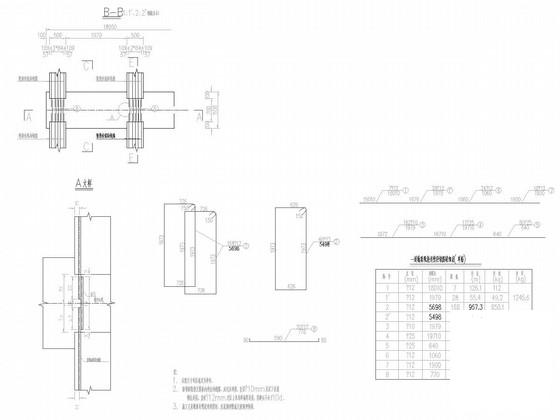

桥宽19.75M L=30M预应力砼连续T梁端横隔梁钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁中横隔梁钢筋布置图
桥宽19.75M L=30M预应力砼连续T梁设160型伸缩缝端翼板加厚钢筋布置图

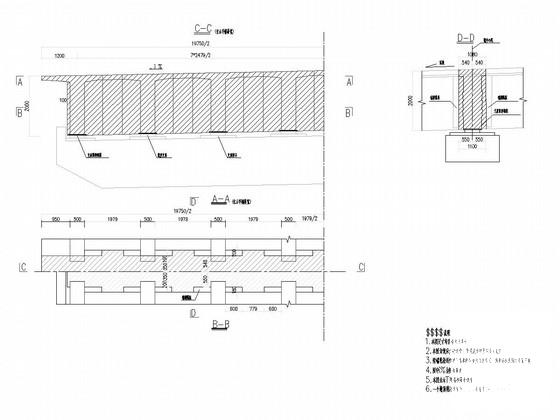

桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段一般构造图

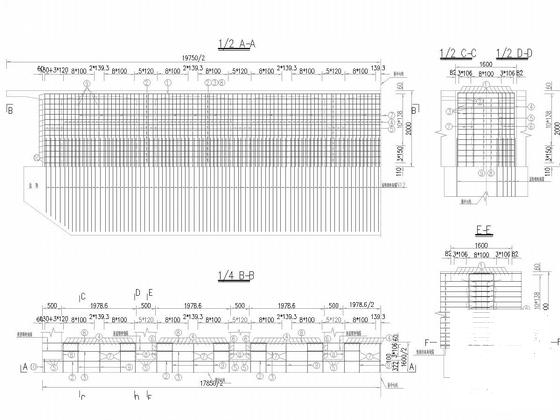

桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段钢筋布置图（一）
桥宽19.75M L=30M预应力砼连续T梁墩顶现浇连续段钢筋布置图（二）
桥宽19.75M L=30M预应力砼连续T梁边跨翼板钢筋布置图
L=30m B=19.75m 墩顶现连续刚构图（12.25m桥宽，0°）
……
共计33张，设计于
