35m装配式箱型连续梁标准通用CAD图纸(92张现行规范)(预应力混凝土)

技术指标:    公路等级:高速公路    路基宽度(m):24.5    汽车荷载等级:公路-Ⅰ级    行车道数:4    桥面宽度(m):2×12    跨径(m):35    斜交角(°):0、15、30    单幅桥梁片数:4    梁间距(m):2.9    预制梁高(m):1.8    预制梁最大吊装重量(kN):边梁:1219;中梁:1136    设计安全等级:一级    环境类别:Ⅰ类、Ⅱ类   ......   设计要点:    1、本通用图结构体系为先简支后连续的结构,按A类预应力混凝土构件设计。    2、结构设计采用不同的软件进行分析;荷载横向分配系数采用刚性横梁法、刚接板(梁)法和梁格法三种计算方法进行对比分析。   ......   适用范围:    1、处于平曲线段上的桥梁,沿测设中心线采用35m标准跨径,墩、台中心线均径向布置。当梁长变化在±150mm范围内时,可采用调整现浇连续段长度的方式布梁,预制梁长保持不变;当梁长变化在±500mm范围内时,各预制梁采用变梁长,现浇连续段长度保持不变。若梁长变化超过±500mm,则需根据各桥具体情况确定设计方案,并进行结构验算。    2、跨径组合为一联 4×35m至7×35m,支座设置方式除每联端支座设滑板支座外,各中墩上支座型式应按气温变幅大小,每联孔数多少,桥墩高低等具体情况,通过计算确定。   ......   设计于2008年,共包含CAD设计图92张。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

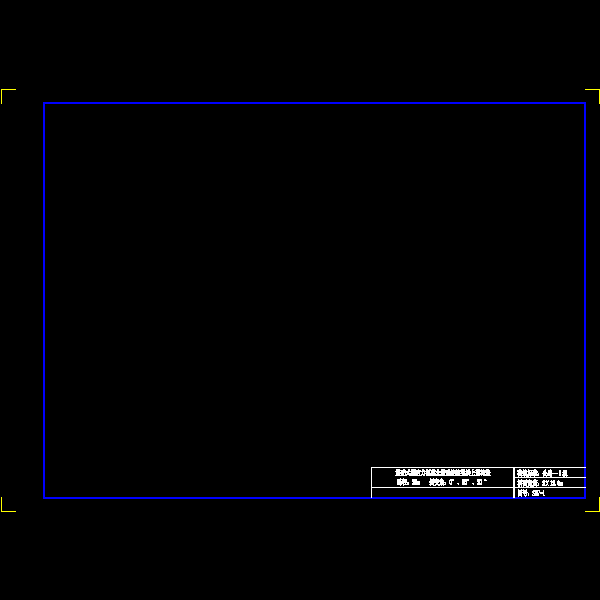

  • 35m装配式箱型连续梁标准通用CAD图纸(92张现行规范)(预应力混凝土) - 1
    第 1 张图

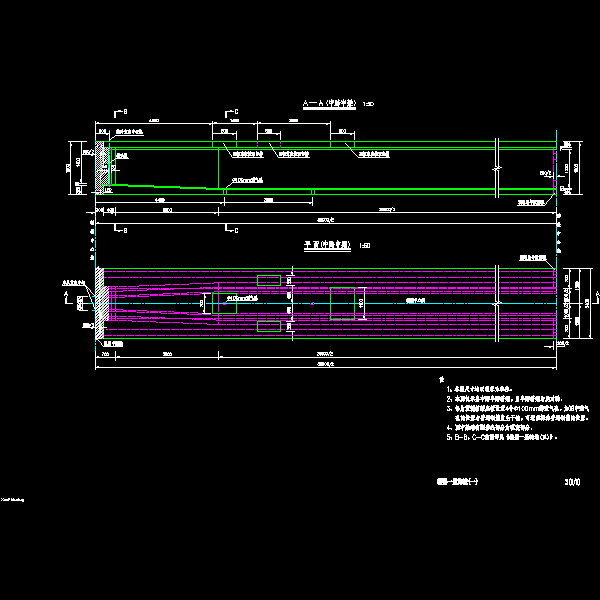

  • 35m装配式箱型连续梁标准通用CAD图纸(92张现行规范)(预应力混凝土) - 2
    第 2 张图

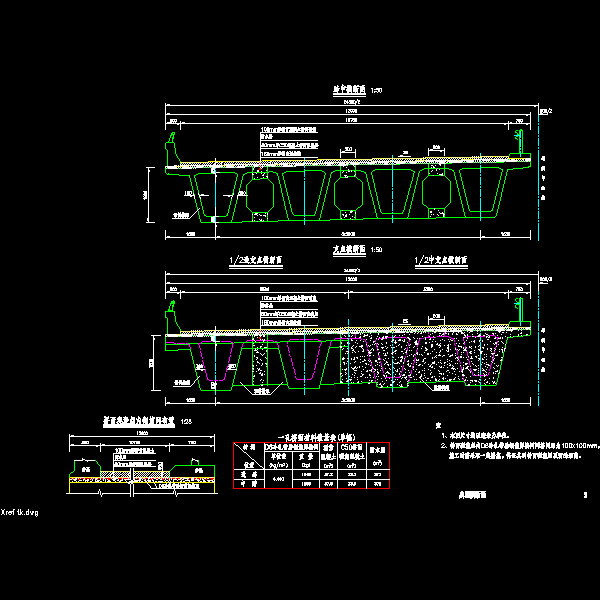

  • 35m装配式箱型连续梁标准通用CAD图纸(92张现行规范)(预应力混凝土) - 3
    第 3 张图
  • 35m装配式箱型连续梁标准通用CAD图纸(92张现行规范)(预应力混凝土) - 4
    第 4 张图
  • 35m装配式箱型连续梁标准通用CAD图纸(92张现行规范)(预应力混凝土) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
