装配式预应力混凝土箱梁桥上部构造跨径35m斜交角0°15°30°设计图纸.dwg

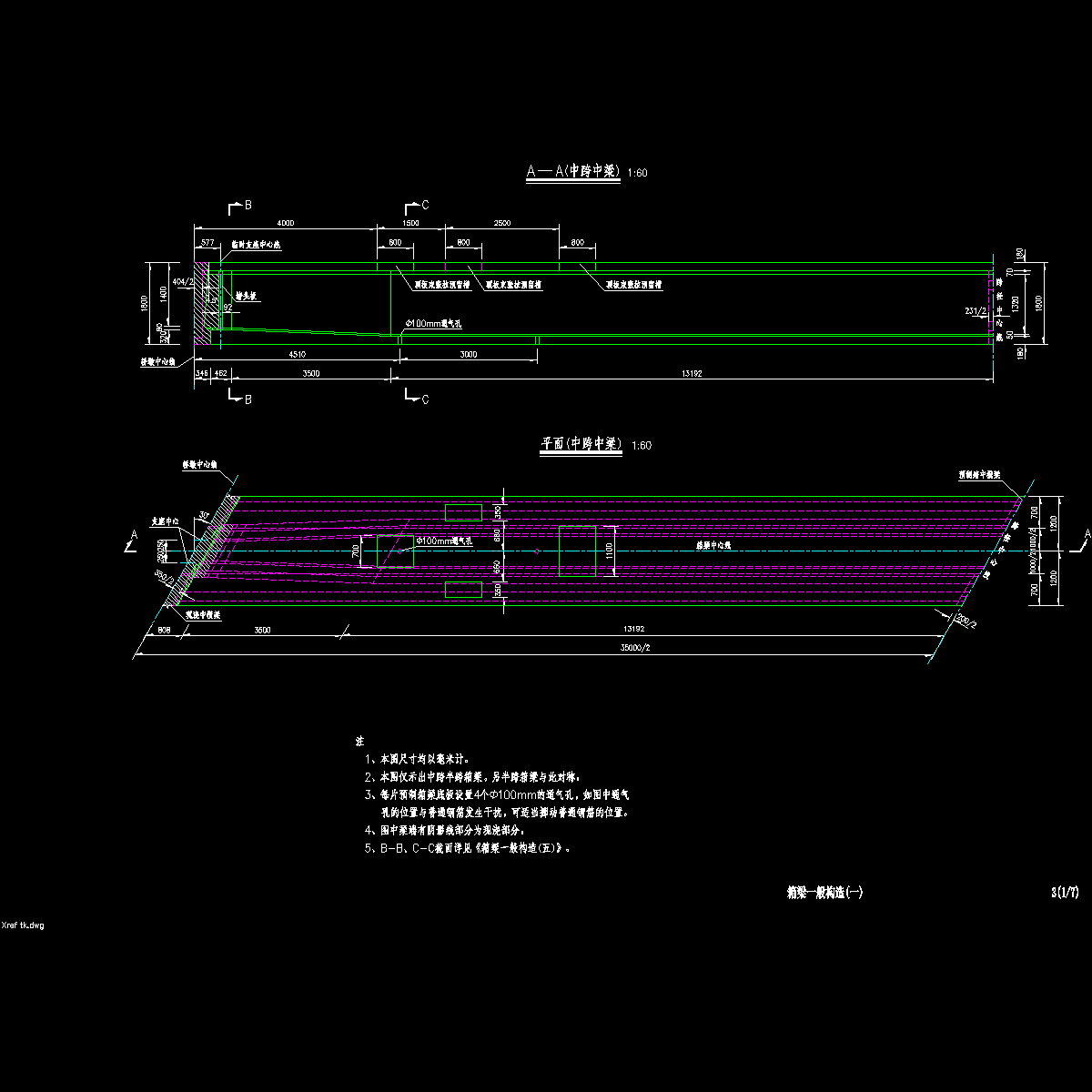

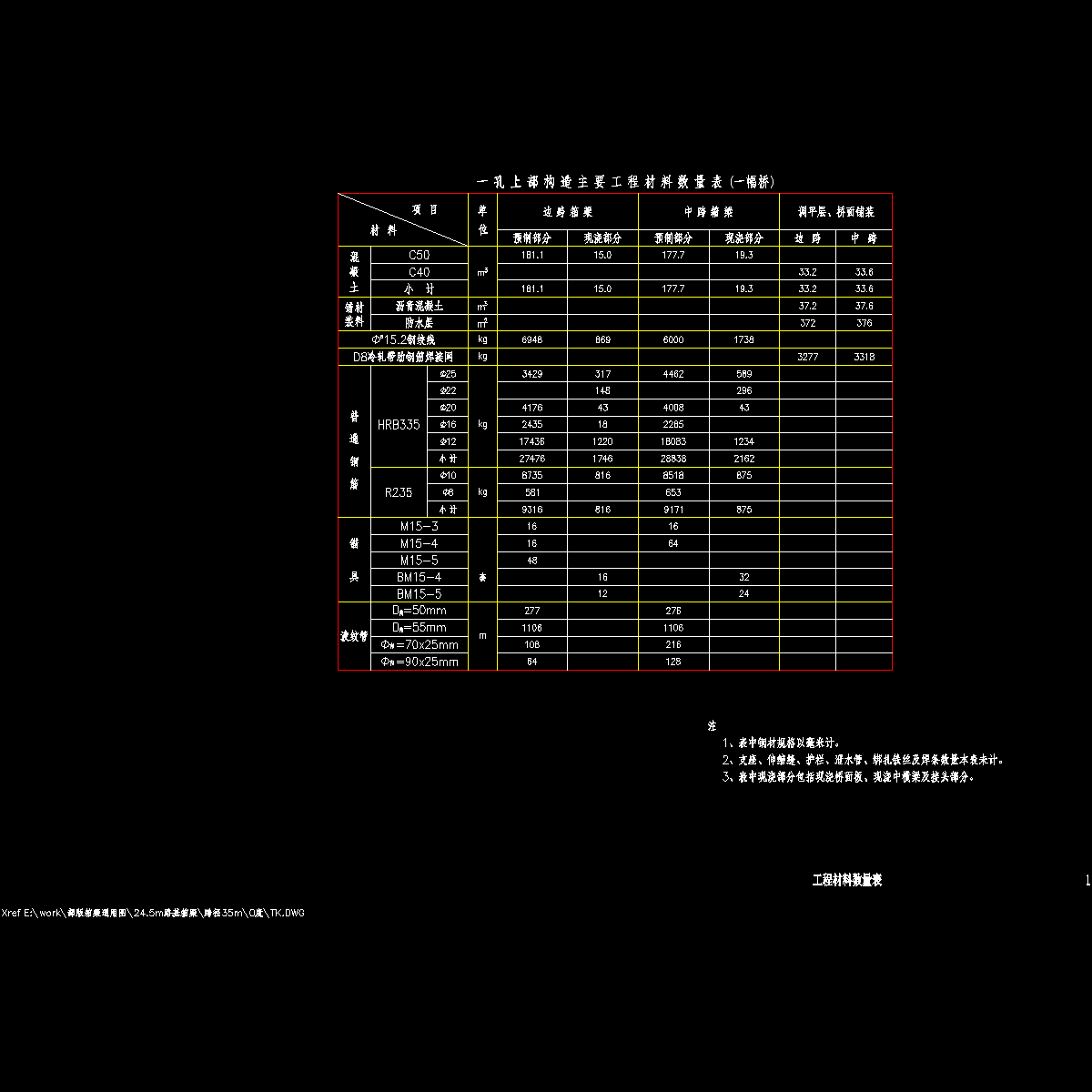

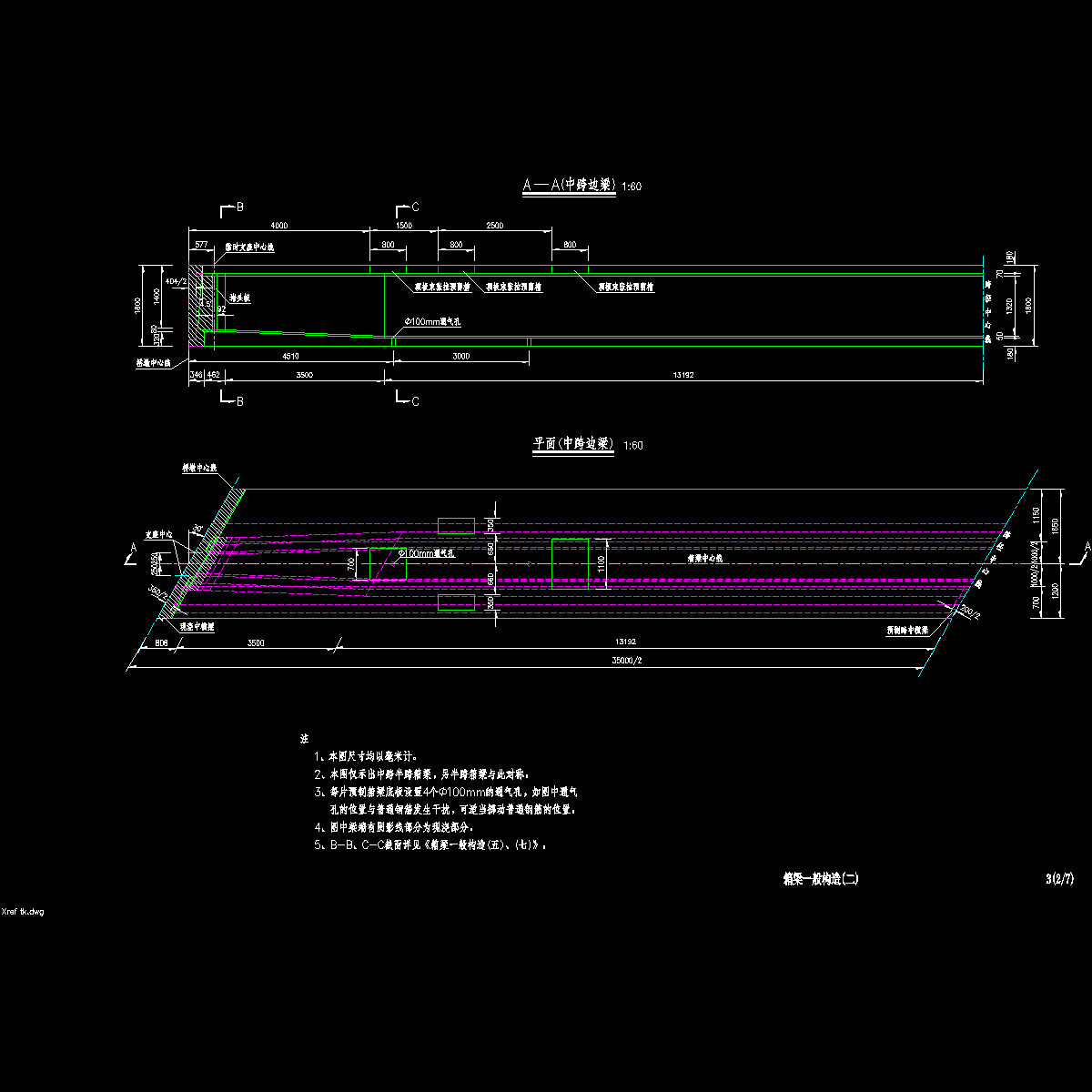

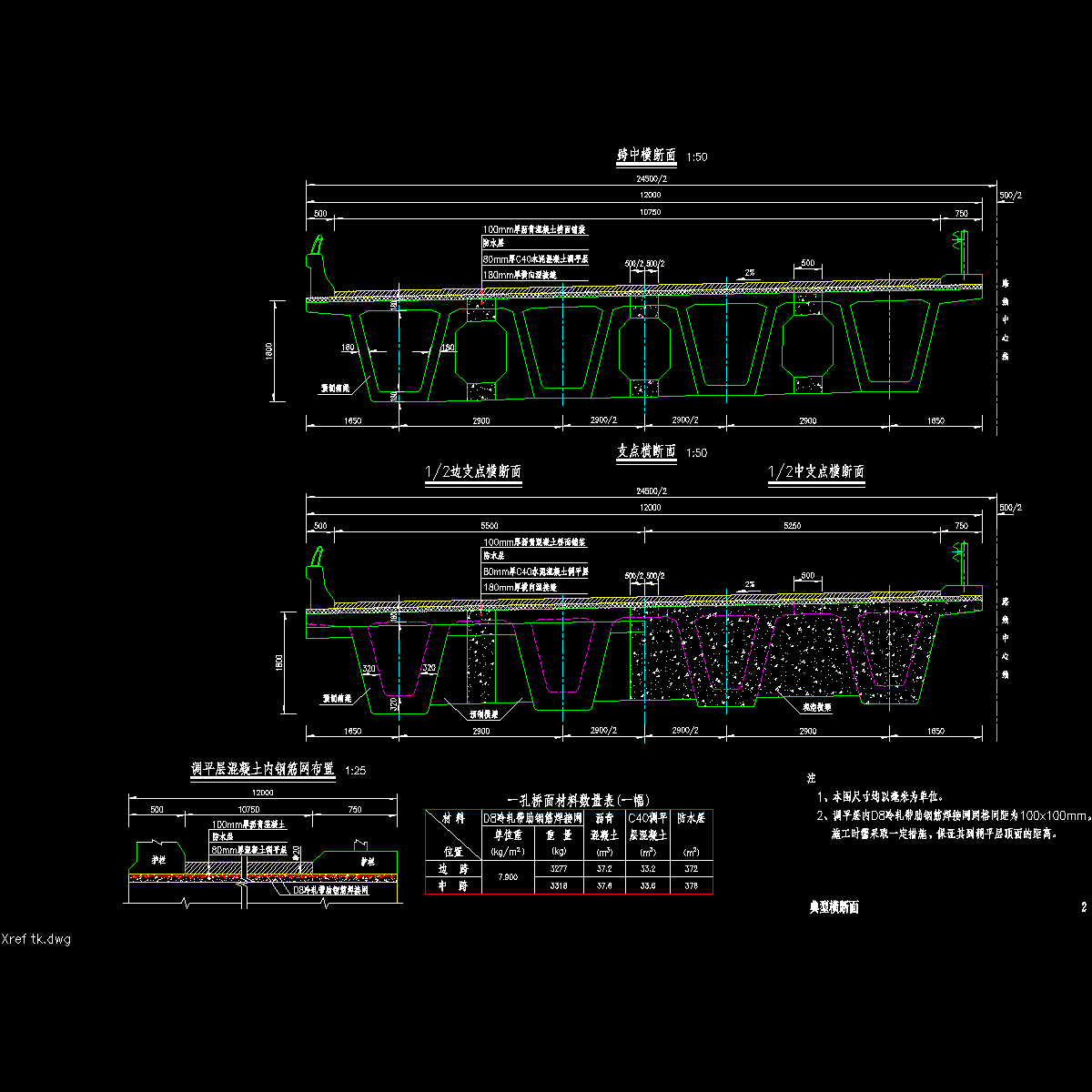

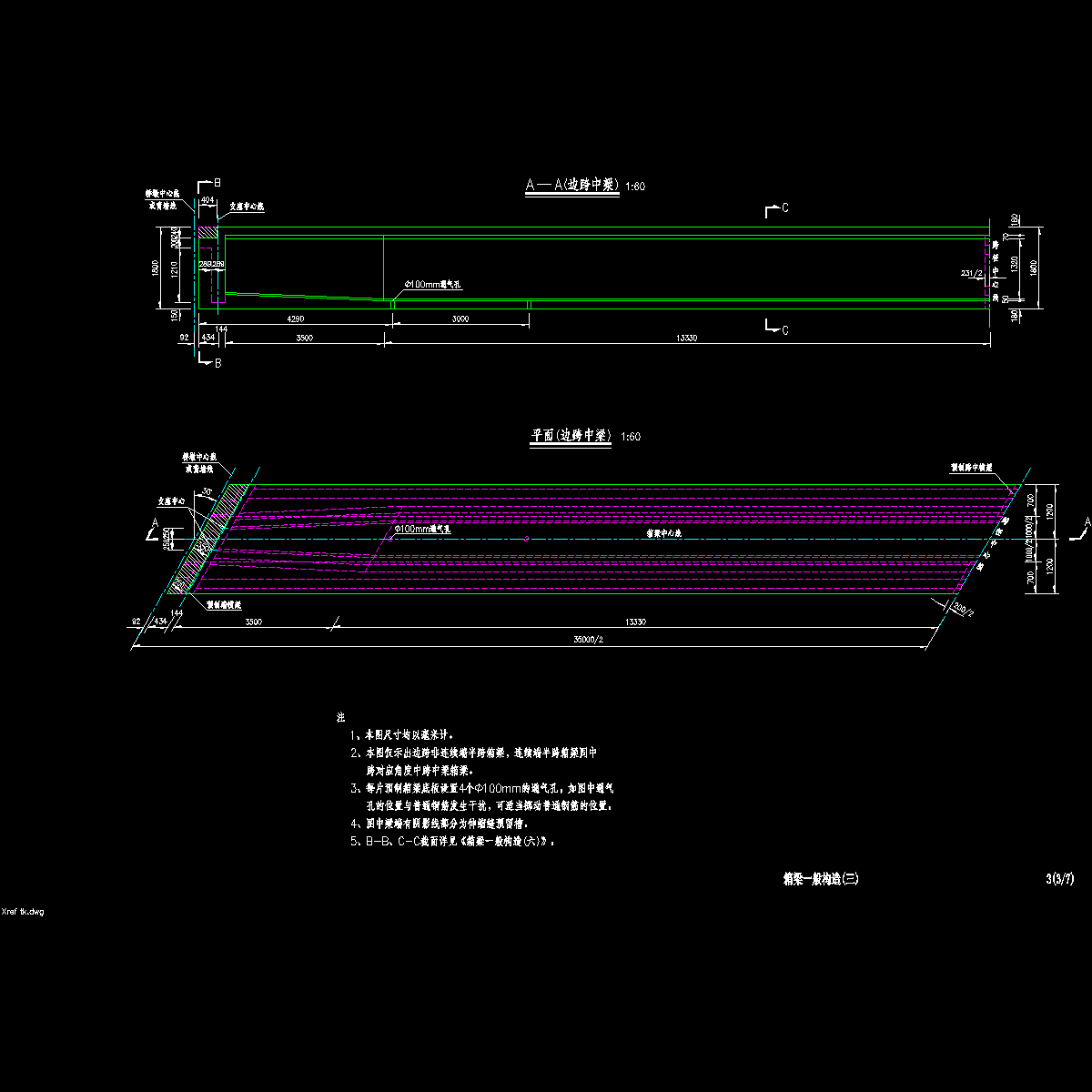

附件详情 适合范围：装配式预应力混凝土箱形连续梁桥上部构造 　　本通用图的结构体系为先简支后连续结构，按A类预应力混凝土构件设计。在作用(或荷载)短期效应组合下，主梁跨中和支点上缘拉应力不超过规范限值。 　　设计计算采用平面杆系结构计算软件，计算方法为：根据组合箱梁横截面，采用荷载横向分布系数的方法将组合箱梁简化为单片梁进行计算；荷载横向分配系数采用刚性横梁法、刚接板（梁）法和梁格法计算，取三者大值进行控制设计。复核计算采用空间结构计算软件。 　　跨 径： 35m 　　斜 交 角： 0°、15°、30° 　　荷 载： 公路-Ⅰ级 　　桥面宽度： 2×净-10.75m 　　路基宽度： 24.5m 　　 　　说明（一）～（四） 　　斜交角：0° 　　工程材料数量表 　　典型横断面 　　箱梁一般构造（一）～（七） 　　预制箱梁钢束构造（一）～（二） 　　箱梁顶板负弯矩钢束构造 　　箱梁普通钢筋构造（一）～（七） 　　现浇桥面板钢筋构造 　　端横梁钢筋构造 　　现浇中横梁钢筋构造 　　跨中横梁钢筋构造（一）～（二） 　　负弯矩区钢束槽口钢筋构造 　　梁端封锚和锚下钢筋构造 　　预制堵头板钢筋构造 　　预应力锚具构造（一）～（二） 　　板式、盆式橡胶支座构造 　　 　　斜交角：15° 　　工程材料数量表 　　典型横断面 　　箱梁一般构造（一）～（七） 　　预制箱梁钢束构造（一）～（二） 　　箱梁顶板负弯矩钢束构造 　　箱梁普通钢筋构造（一）～（七） 　　现浇桥面板钢筋构造 　　端横梁钢筋构造 　　现浇中横梁钢筋构造 　　跨中横梁钢筋构造（一）～（二） 　　负弯矩区钢束槽口钢筋构造 　　梁端封锚和锚下钢筋构造 　　预制堵头板钢筋构造 　　预应力锚具构造（一）～（二） 　　板式、盆式橡胶支座构造 　　 　　斜交角：30° 　　工程材料数量表 　　典型横断面 　　箱梁一般构造（一）～（七） 　　预制箱梁钢束构造（一）～（二） 　　箱梁顶板负弯矩钢束构造 　　箱梁普通钢筋构造（一）～（七） 　　现浇桥面板钢筋构造（一）～（二） 　　端横梁钢筋构造 　　现浇中横梁钢筋构造 　　跨中横梁钢筋构造（一）～（二） 　　负弯矩区钢束槽口钢筋构造 　　梁端封锚和锚下钢筋构造 　　预制堵头板钢筋构造 　　预应力锚具构造（一）～（二） 　　板式、盆式橡胶支座构造 　　…… 　　共计92张，另附设计说明
