40m装配式箱型连续梁上部构造通用CAD图纸(93张)

  • 编制时间:2008
  • 使用性:公路桥
  • 跨径大小和多跨总长:40m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 路基宽度:24.5m;跨径:40m
  • 说明
  • 各孔连续施工顺序示意图
  • 斜交角:0°
  • 工程材料数量表
  • 典型横断面
  • 箱梁一般构造(一)~(七)
  • 预制箱梁钢束构造(一)~(二)
  • 箱梁顶板负弯矩钢束构造
  • 箱梁普通钢筋构造(一)~(七)
  • 梁端锚下加强钢筋构造
  • 负弯矩区钢束槽口钢筋构造
  • 梁端封锚钢筋构造
  • 现浇湿接缝钢筋构造
  • 端横梁钢筋构造
  • 现浇中横梁钢筋构造
  • 跨中横隔板钢筋构造(一)~(二)
  • 预制堵头板钢筋构造
  • 支座预埋件示意图
  • 斜交角:15°
  • 工程材料数量表
  • 典型横断面
  • 箱梁一般构造(一)~(七)
  • 预制箱梁钢束构造(一)~(二)
  • 箱梁顶板负弯矩钢束构造
  • 箱梁普通钢筋构造(一)~(七)
  • 梁端锚下加强钢筋构造
  • 负弯矩区钢束槽口钢筋构造
  • 梁端封锚钢筋构造
  • 现浇湿接缝钢筋构造
  • 端横梁钢筋构造
  • 现浇中横梁钢筋构造
  • 跨中横隔板钢筋构造(一)~(二)
  • 预制堵头板钢筋构造
  • 支座预埋件示意图
  • 斜交角:30°
  • 工程材料数量表
  • 典型横断面
  • 箱梁一般构造(一)~(七)
  • 预制箱梁钢束构造(一)~(二)
  • 箱梁顶板负弯矩钢束构造
  • 箱梁普通钢筋构造(一)~(七)
  • 梁端锚下加强钢筋构造
  • 负弯矩区钢束槽口钢筋构造
  • 梁端封锚钢筋构造
  • 现浇湿接缝钢筋构造(一)~(二)
  • 端横梁钢筋构造
  • 现浇中横梁钢筋构造
  • 跨中横隔板钢筋构造(一)~(二)
  • 预制堵头板钢筋构造
  • 支座预埋件示意图

附件详情

技术标准:
公路等级:高速公路
行车道数:4
跨 径:40m
斜 交 角:0°、15°、30°
荷 载:公路-Ⅰ级
桥面宽度:2×净-10.75m
路基宽度:24.5m
......
设计要点:
1、本通用图结构体系为先简支后连续的结构,按A类预应力混凝土构件设计。
2、结构设计采用不同的软件进行分析;荷载横向分配系数采用刚性横梁法、刚接板(梁)法和梁格法三种计算方法进行对比分析。
3、设计参数详见设计说明。
......
适用范围:
1、处于平曲线段上的桥梁,沿测设中心线采用40m标准跨径,墩、台中心线均径向布置。当梁长变化在±150mm范围内时,可采用调整现浇连续段长度的方式布梁,预制梁长保持不变;当梁长变化在±500mm范围内时,各预制梁采用变梁长,现浇连续段长度保持不变。若梁长变化超过±500mm,则需根据各桥具体情况确定设计方案,并进行结构验算。
2、跨径组合为一联 4×40m至6×40m,支座设置方式除每联端支座设滑板支座外,各中墩上支座型式应按气温变幅大小,每联孔数多少,桥墩高低等具体情况,通过计算确定。
......
设计于2008年,共包含CAD设计图93张。

桥面现浇层内钢筋网布置

箱梁一般构造

箱梁顶板负弯矩钢束构造

梁端锚下加强钢筋构造

梁端封锚钢筋构造

支座预埋件示意图

箱梁一般构造

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

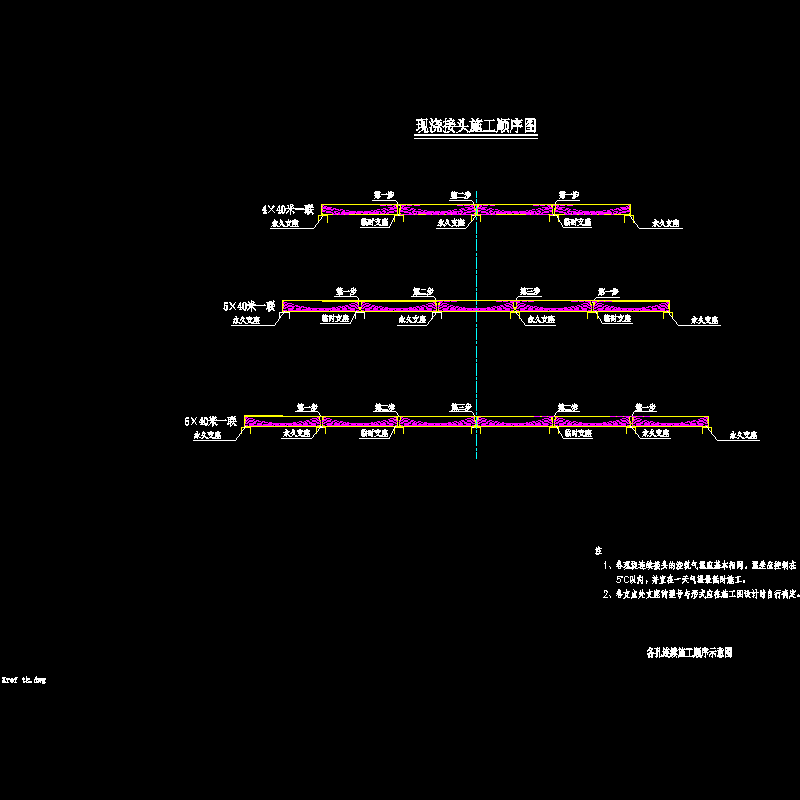

  • 01各孔连续施工顺序示意图.dwg
    01各孔连续施工顺序示意图.dwg

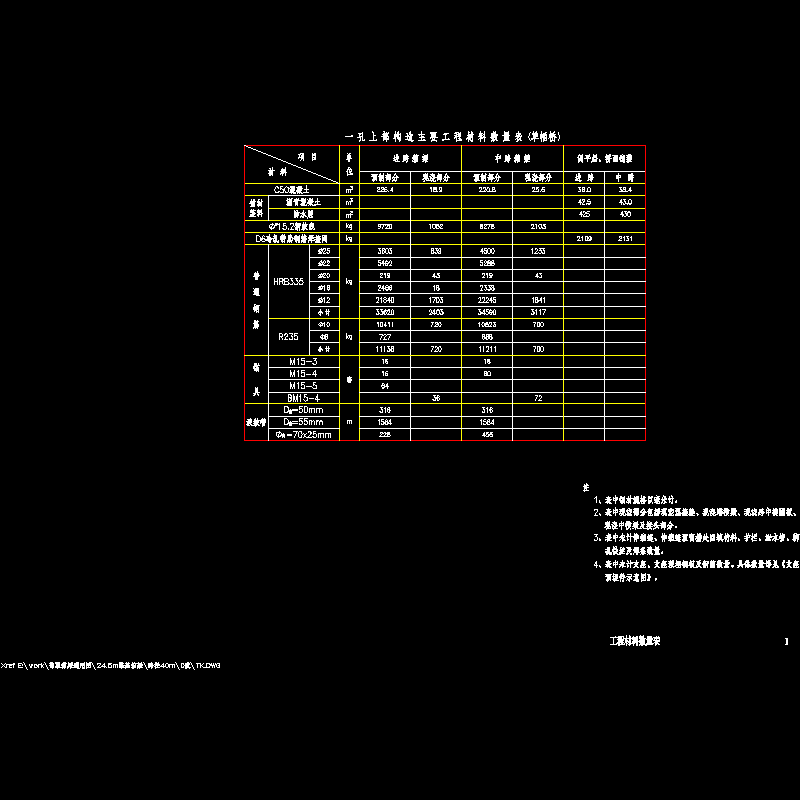

  • 01工程材料数量表0度.dwg
    01工程材料数量表0度.dwg

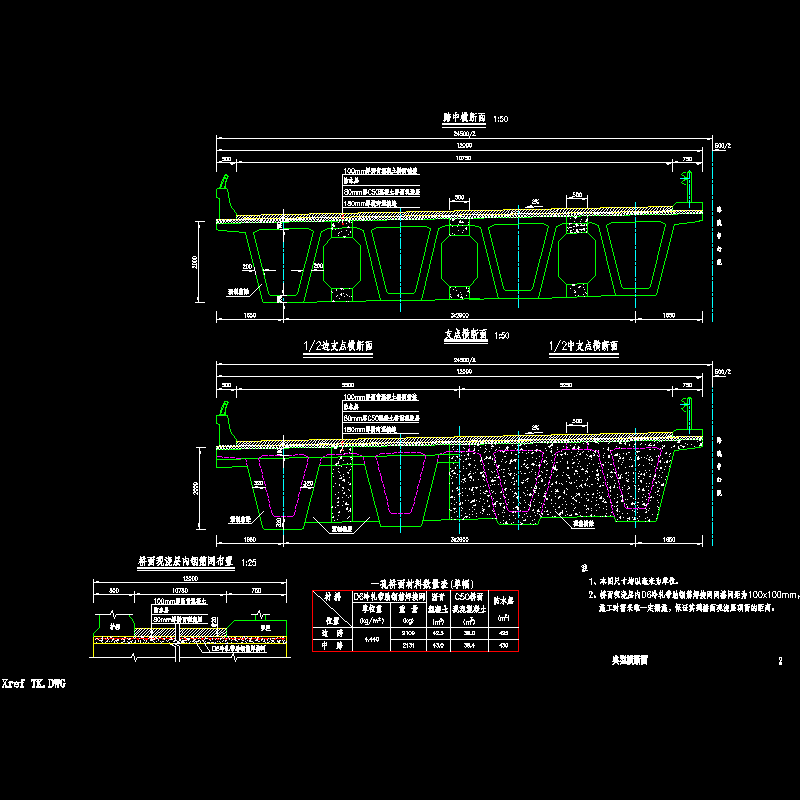

  • 02典型横断面_0度.dwg
    02典型横断面_0度.dwg

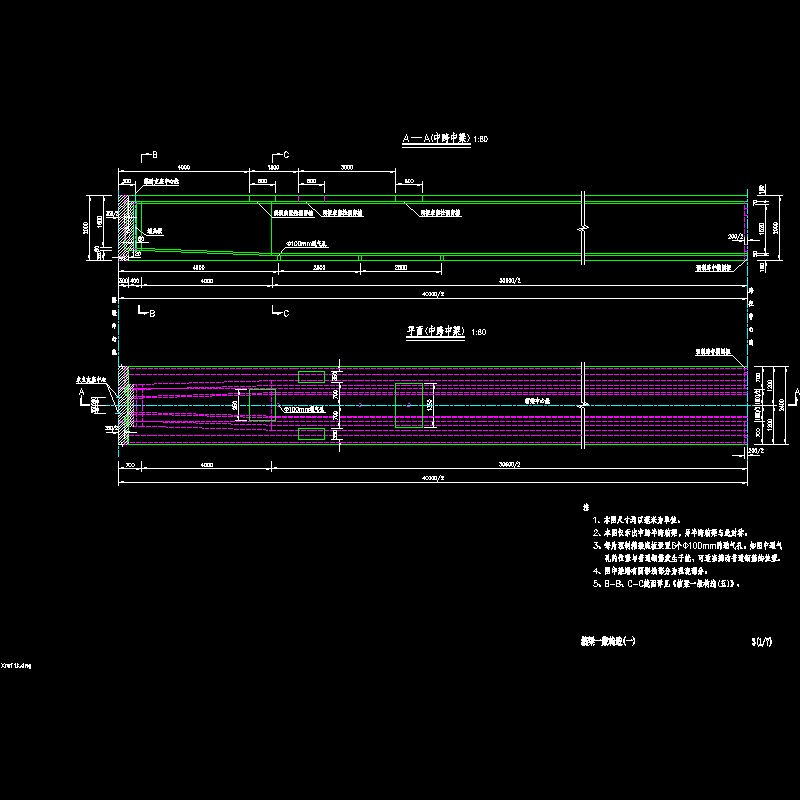

  • 03箱梁一般构造_01.dwg
    03箱梁一般构造_01.dwg

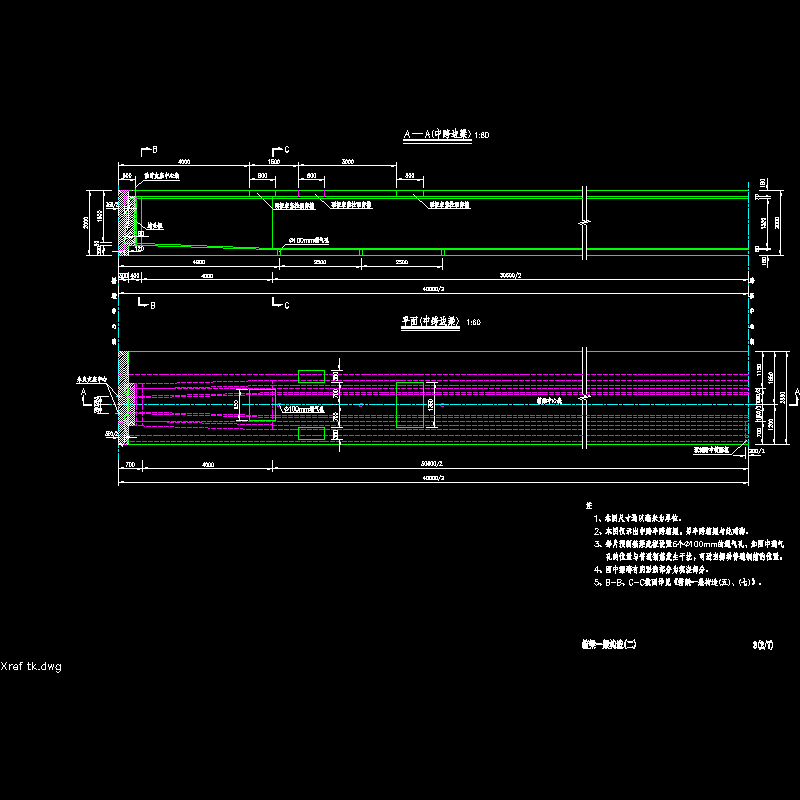

  • 03箱梁一般构造_02.dwg
    03箱梁一般构造_02.dwg
  • 03箱梁一般构造_03.dwg
    03箱梁一般构造_03.dwg
  • 03箱梁一般构造_04.dwg
    03箱梁一般构造_04.dwg
  • tk.dwg
    tk.dwg
以上是部分截图,请下载附件后查看完整高清内容
