30米预应力混凝土T梁先简支后结构连续（刚构）通用图纸.dwg

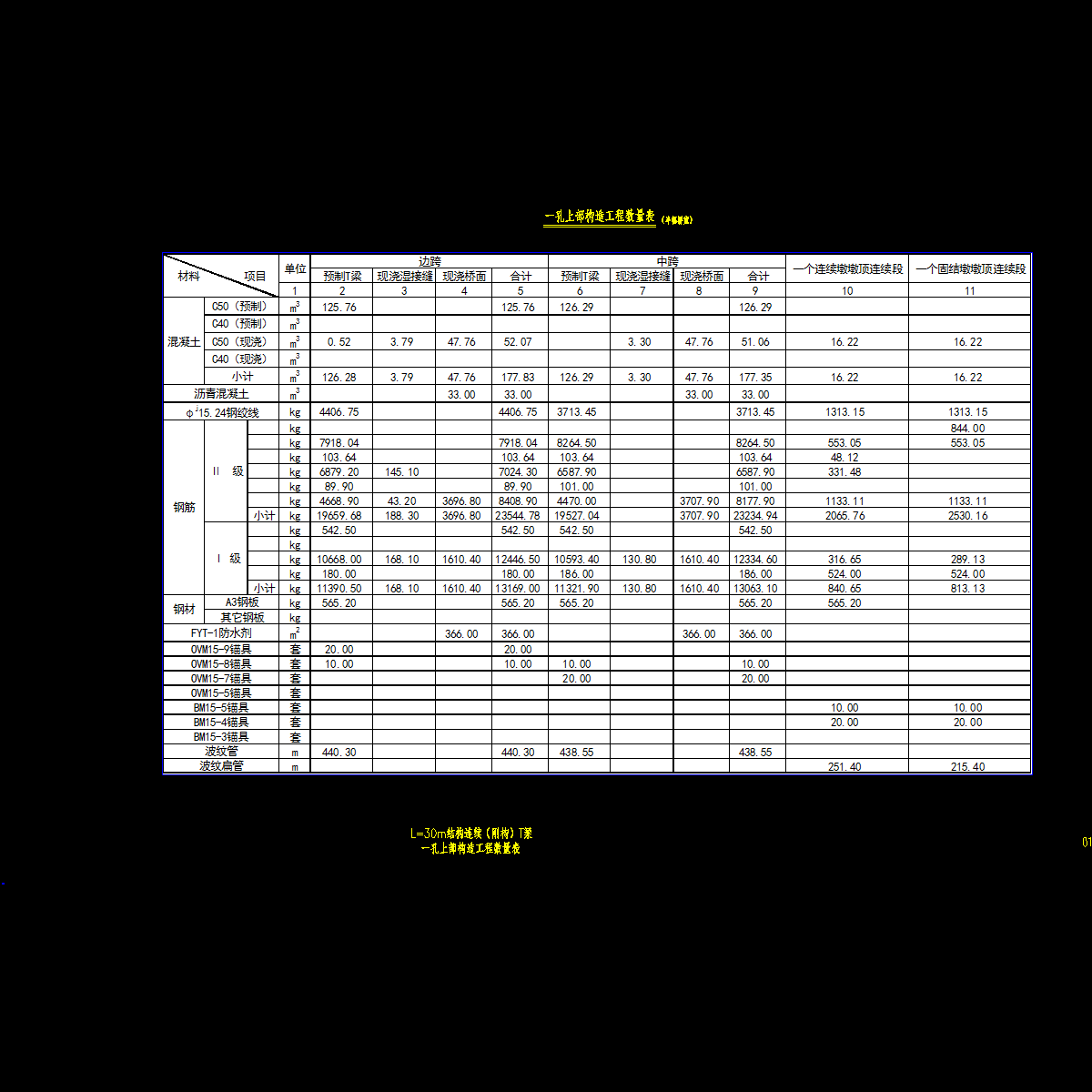

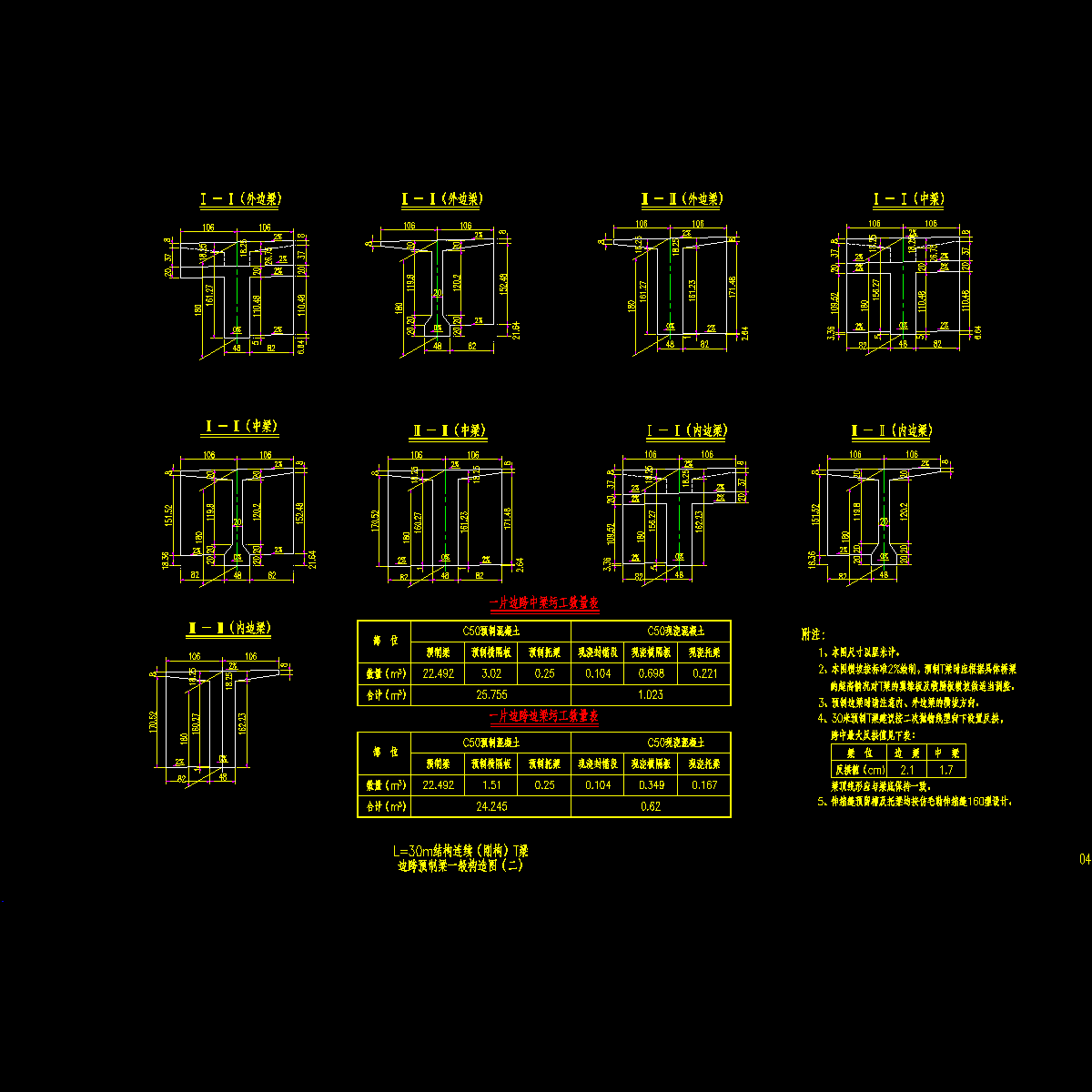

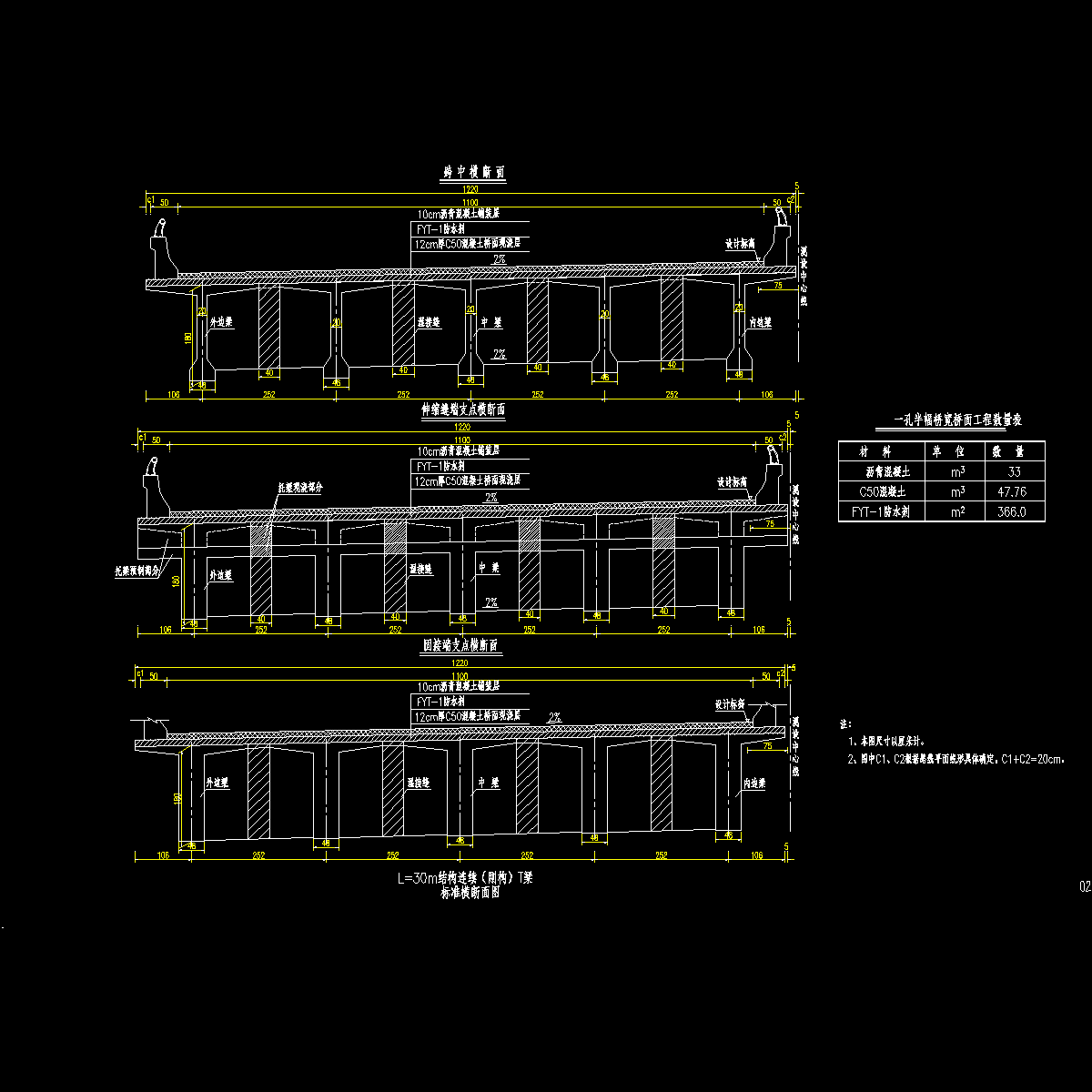

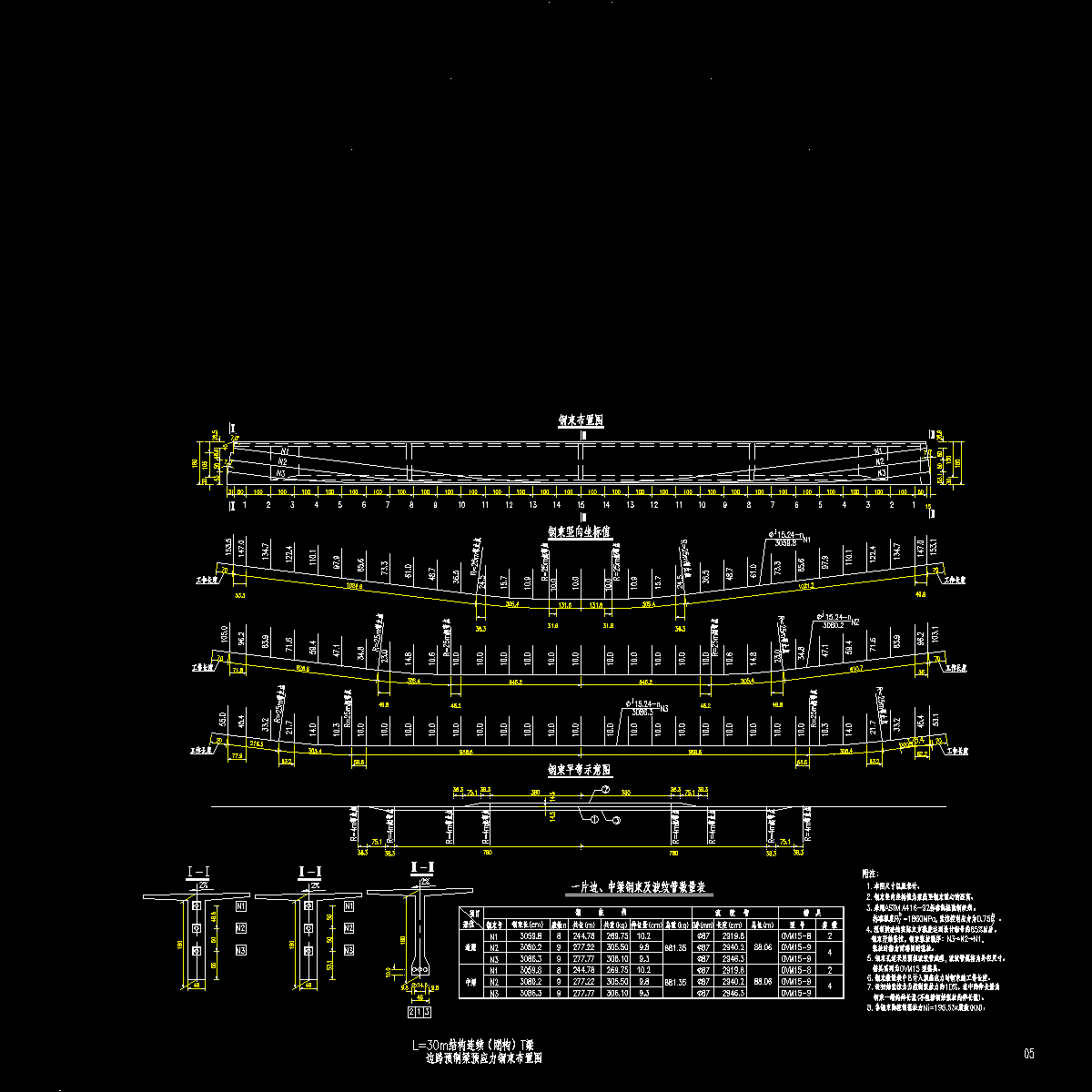

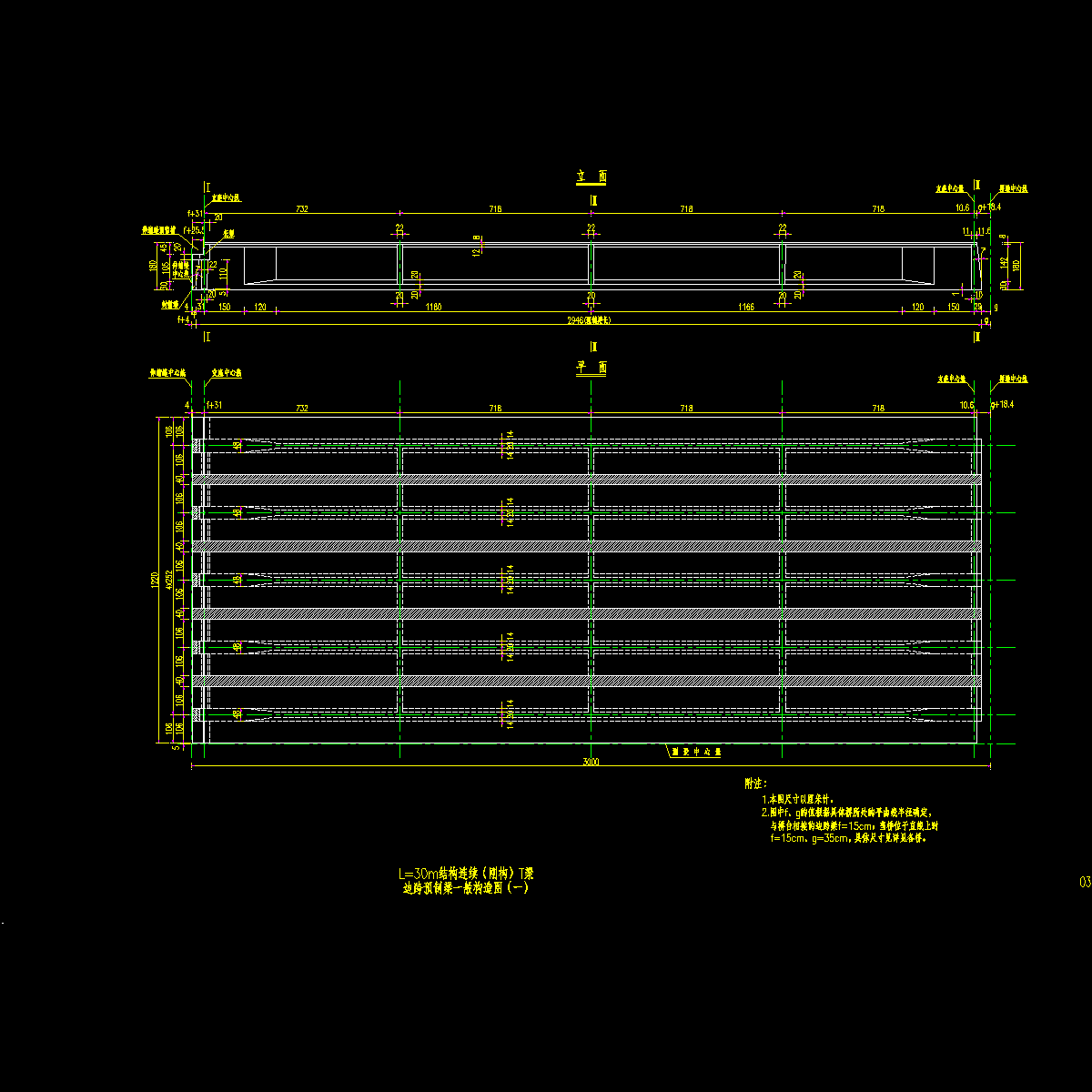

附件详情 1.设计标准及设计规范 　　1.1.设计标准 　　1.1.1.设计荷载：汽车—超20级，挂车—120 　　1.1.2.桥面宽度：c1 0.5 11.0 0.5 c2=12.20米 　　1.1.3.桥面横坡：2% 　　1.1.4.斜交角度：0° 　　1.1.5.地震烈度：按Ⅶ度设防。 　　1.2.设计规范 　　1.2.1.《公路桥涵设计通用规范》JTJ021—89 　　1.2.2.《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023—85 　　1.2.3.《公路工程抗震设计规范》JTJ004—89 　　2.技术指标 　　2.1.主梁片数：5片梁（半桥宽）。 　　2.2.预制梁长：边跨为29.46米；中跨为29.30米。 　　2.3.预制梁高：1.8米。 　　2.4.组合梁高：1.92米。 　　2.5.预制梁安装重量：边跨：中梁669.6KN，边梁630.4KN； 　　 中跨：中梁675.0KN，边梁629.2KN。 　　3.主要材料 　　3.1.混凝土：预制梁、预制横隔板、预制托梁采用C50混凝土，现浇连续段、现浇湿接缝、现浇托梁采用C50混凝土，现浇桥面板采用C50混凝土。 　　3.2.预应力钢束：采用 ASTMA416-92 标准的低松弛钢绞线，其标准强度 R yb=1860Mpa, 公称直径15.24mm，公称面积140mm2，弹性模量Ey=1.95x105 Mpa,锚具建议采用OVM15型系列锚具，墩顶负弯矩钢束采用OVM体系的BM15型扁锚。管道采用预埋金属波纹管成型（负弯矩钢束采用扁形波纹管成型）。与其配套的千斤顶采用YCW型系列千斤顶（负弯矩钢束扁锚YDC240Q型千斤顶）。 　　3.3.钢材：Ⅰ、Ⅱ级钢筋标准应符合国标的规定，焊接的钢筋均应满足可焊要求，其它钢材均应符合国标规定。 　　3.4.桥面铺装：10cm沥青混凝土。 　　4.设计要点 　　4.1.本通用图按部分预应力混凝土A类构件设计。 　　4.2.主梁由预制预应力混凝土T型梁和现浇混凝土桥面板组合而成。 　　4.3.设计计算采用我院编制的《钢筋混凝土及预应力混凝土综合设计程序》（GPRBP）编号A002、《简支梁计算程序》（SSBIQ）编号A003进行计算，横向按刚接梁考虑。 　　4.4.计算时考虑支座沉降5mm，顶底板温差5℃ 。分别按五孔、六孔、七孔一联进行计算。设计时最大控制联长为七孔一联。 　　4.5.预制梁的强度达到85%标准强度后，方可张拉预应力钢束。两端同时张拉，锚下控制应力为0.75Rby=1395Mpa，未计入预应力钢索与锚圈口之间的摩擦损失。 　　 边跨预制梁封锚端钢筋布置图 边跨预制梁预应力钢束布置图 标准横断面图
