10m跨径装配式简支板桥上部结构通用图纸(18张).dwg

技术指标:    公路等级:二级公路    车道数:2    桥面宽度:8.50、10.00、12.00    行车速度:40、60、80    跨径:10m    斜交角度:0、15、30    梁片数:8、10、12   ......   设计要点:    (一)本通用图以简支板桥为基本结构,采用桥面连续结构,连续长度按桥梁总体布局而定。    (二)上部行车道板汽车荷载横向分配系数,跨中采用铰接板梁法理论计算,支点采用杠杆法计算。斜交板考虑角度对横向分配系数的影响。    (三)对于同一跨径、斜度及相同汽车荷载等级取不同桥面宽度中的最大横向分布系数值作为控制设计值。   ......   设计于18页,共包含CAD设计图18张。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 01板计算截面作用效应标准值(10m-Ⅱ级).dwg
    01板计算截面作用效应标准值(10m-Ⅱ级).dwg
  • 02预制简支板、桥面铺装及铰缝材料数量总表.dwg
    02预制简支板、桥面铺装及铰缝材料数量总表.dwg

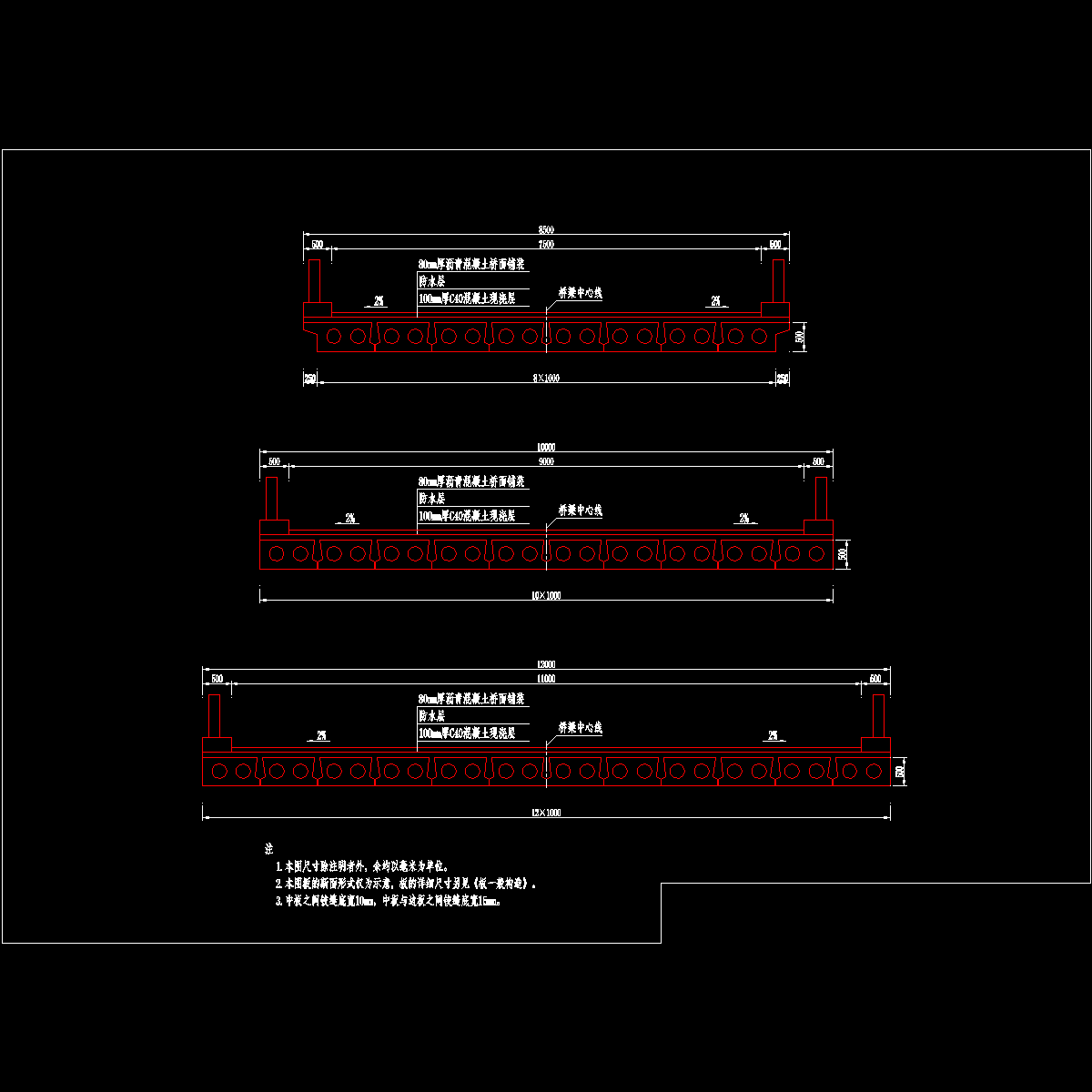

  • 03横断面布置.dwg
    03横断面布置.dwg

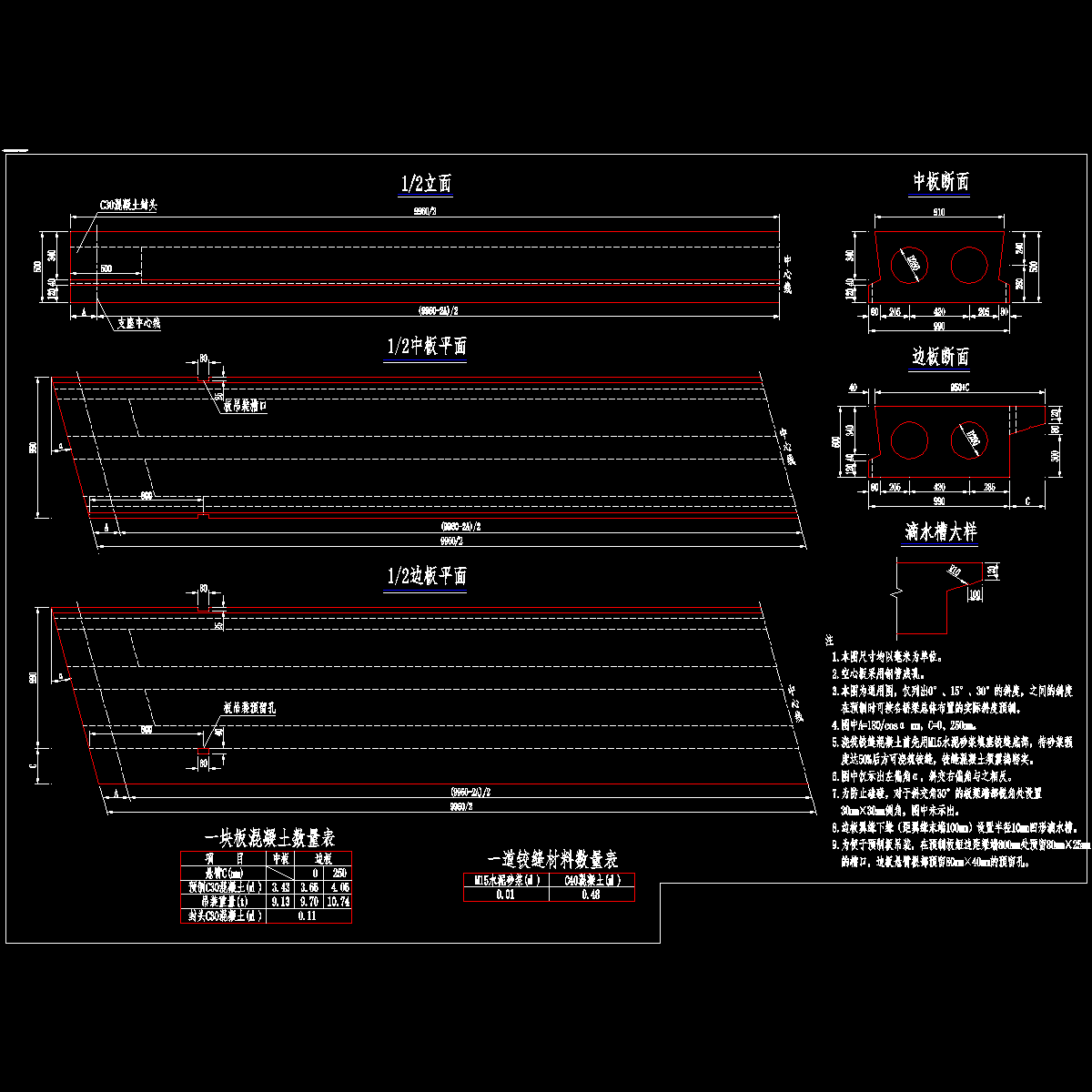

  • 04预制板一般构造.dwg
    04预制板一般构造.dwg

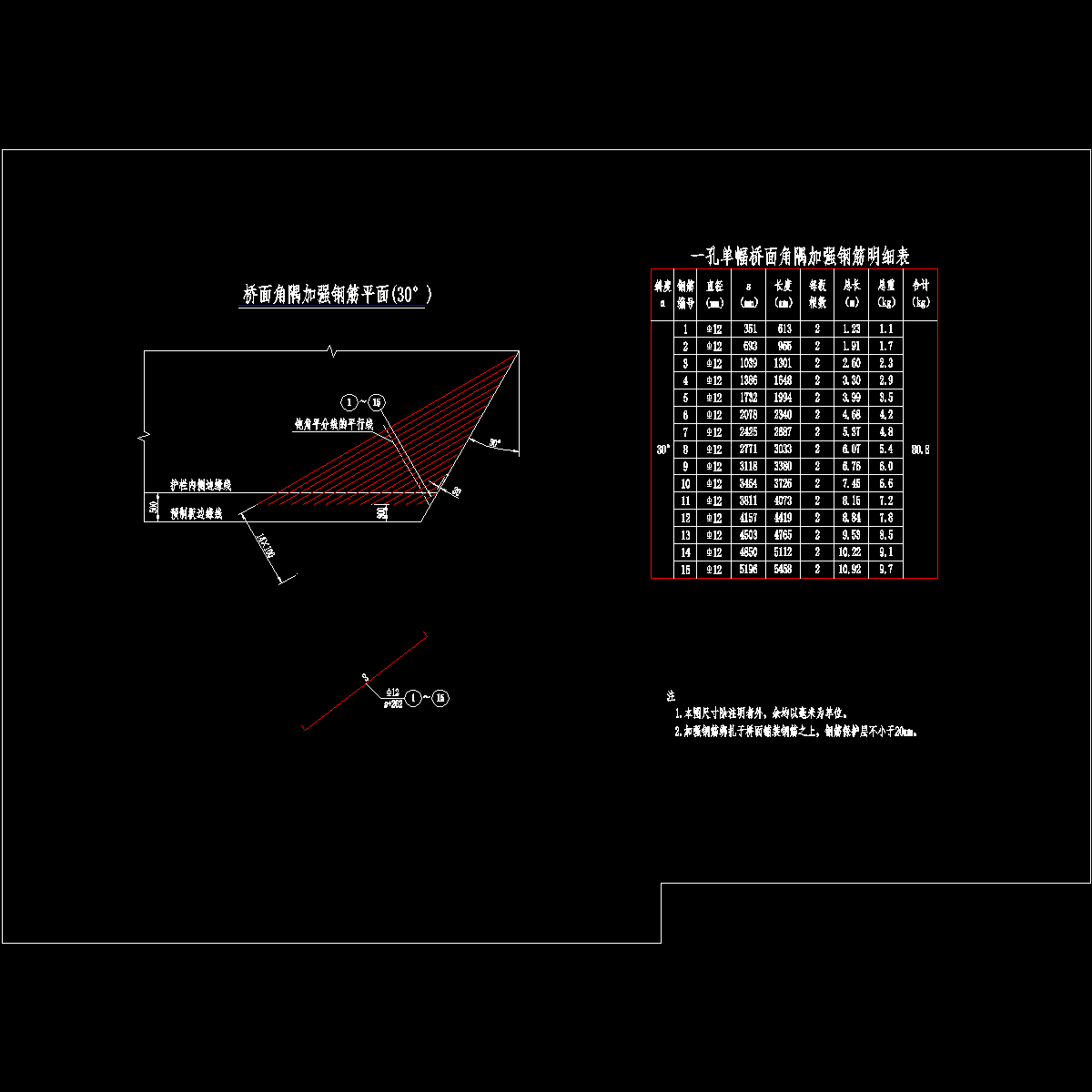

  • 05桥面角隅加强钢筋构造.dwg
    05桥面角隅加强钢筋构造.dwg
  • 06板底钝角加强钢筋构造.dwg
    06板底钝角加强钢筋构造.dwg
  • 07桥面连续钢筋构造.dwg
    07桥面连续钢筋构造.dwg
  • 08桥面铺装及铰缝钢筋构造.dwg
    08桥面铺装及铰缝钢筋构造.dwg
  • 09桥面铺装及铰缝材料数量表.dwg
    09桥面铺装及铰缝材料数量表.dwg
  • 10中板钢筋(α=0°).dwg
    10中板钢筋(α=0°).dwg
以上是部分截图,请下载附件后查看完整高清内容
