10m跨径普通钢筋砼桥上部构造通用图纸

附件详情

该资料为小桥涵定型设计,适用于桥宽10米(净9+2x0.5米)跨径10米的小桥空心板一般构造图和边板钢筋构造图,对低等级道路桥梁的设计有指导借鉴价值。
......
技术标准:
跨径:10.0米
荷载:汽车-20级、挂车-100
宽度:净-9+2x0.5防撞护拦
斜度:0、5、10、15、20、30、40
......
,共包含CAD设计图14张。

跨径10米小桥边板钢筋构造图(净9斜度10°)

跨径10米小桥空心板一般构造图(净9斜度0°)

跨径10米小桥空心板一般构造图(净9斜度40°)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

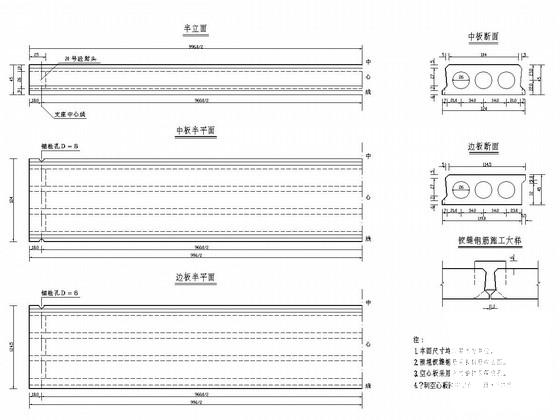

  • 钢筋砼空心桥上部构造通用 - 1
    钢筋砼空心桥上部构造通用 - 1

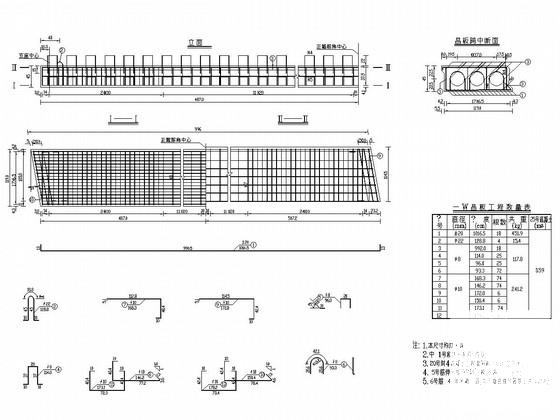

  • 钢筋砼空心桥上部构造通用 - 2
    钢筋砼空心桥上部构造通用 - 2

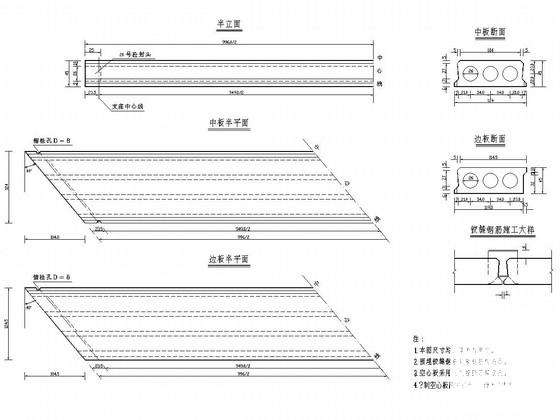

  • 钢筋砼空心桥上部构造通用 - 3
    钢筋砼空心桥上部构造通用 - 3

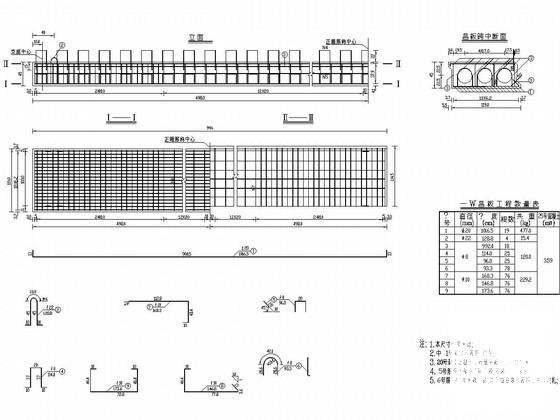

  • 钢筋砼空心桥上部构造通用 - 4
    钢筋砼空心桥上部构造通用 - 4
以上是部分截图,请下载附件后查看完整高清内容
