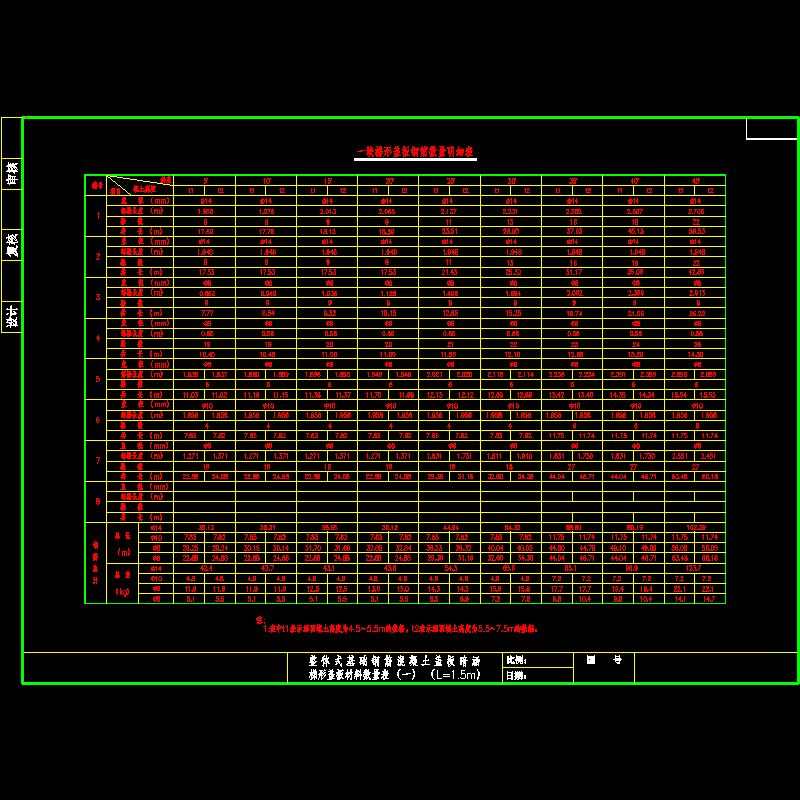

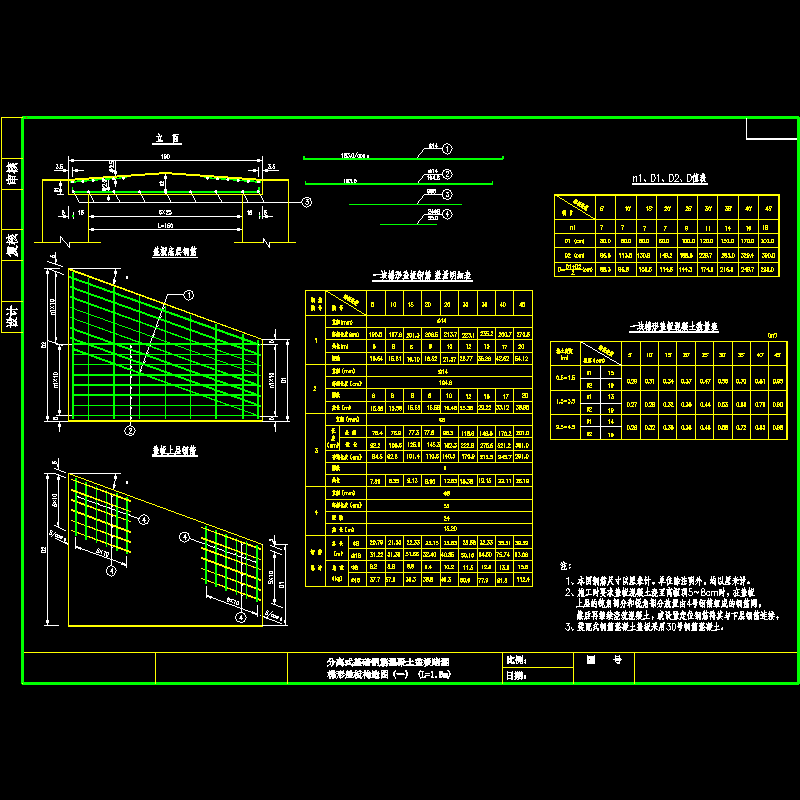

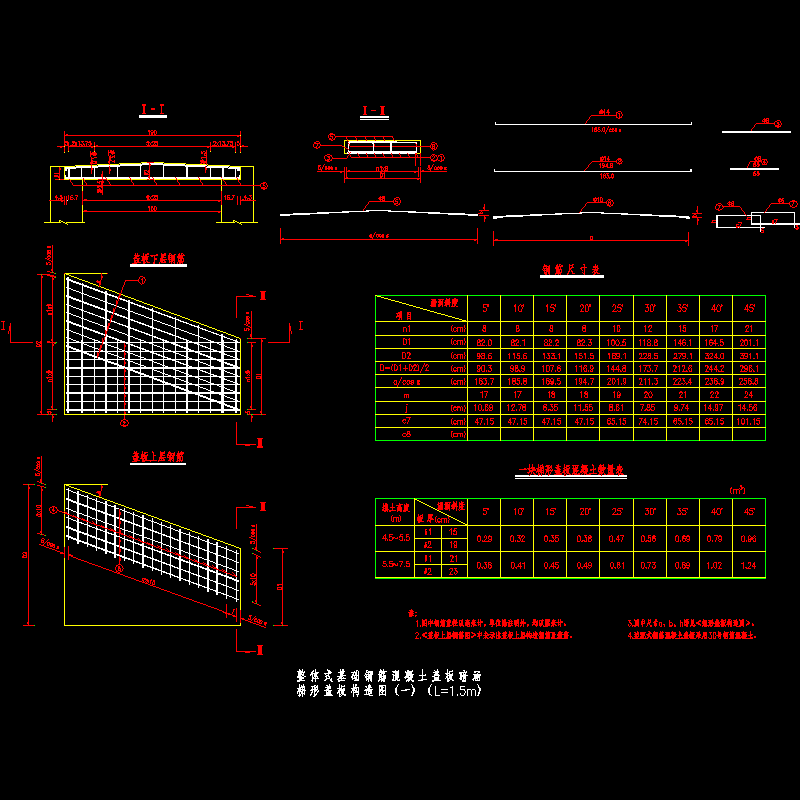

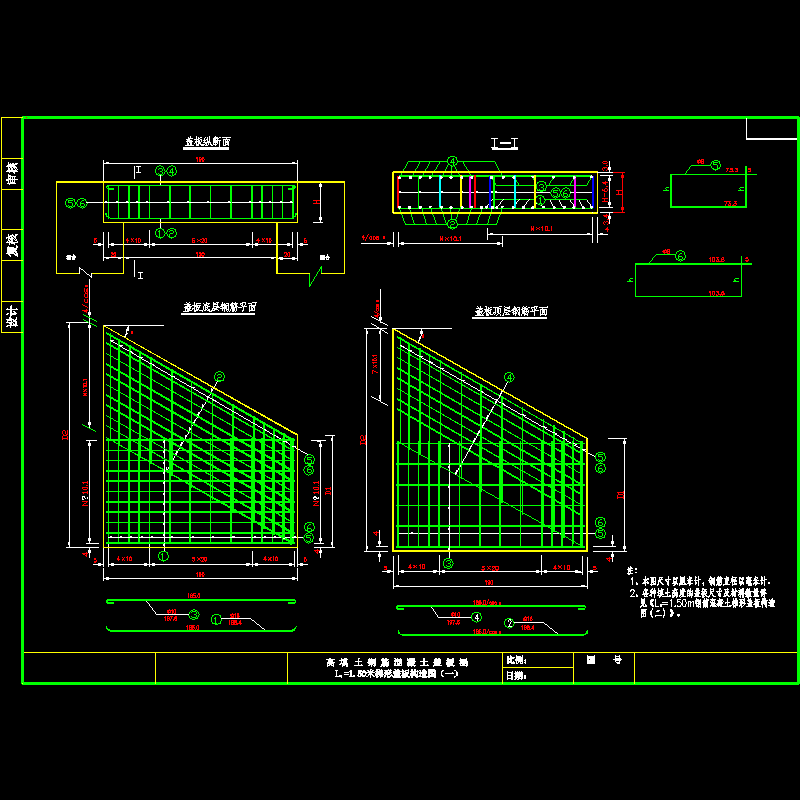

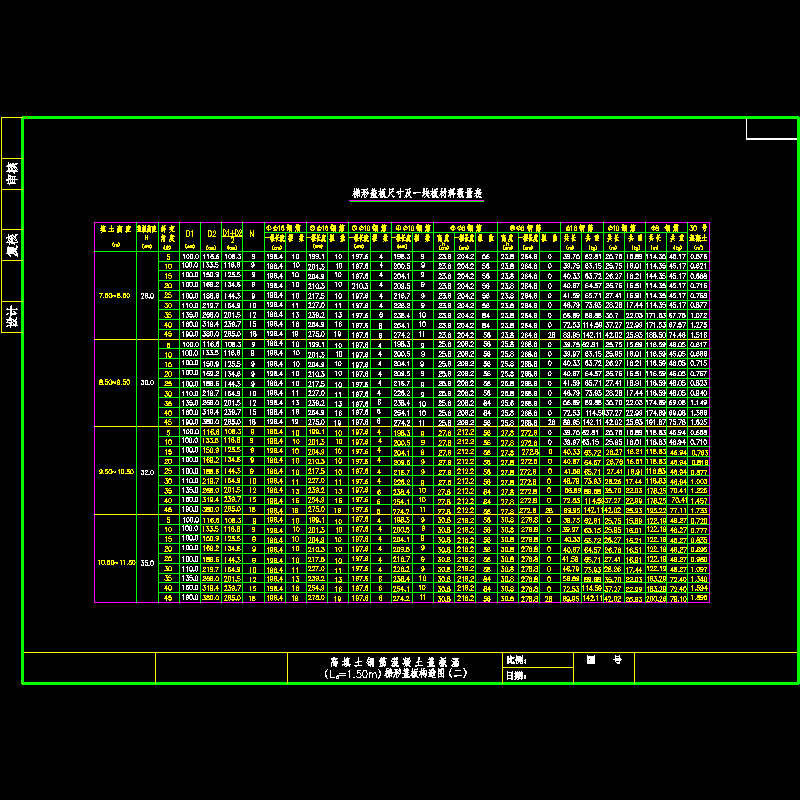

装配式钢筋砼盖板涵通用设计CAD图纸（45张）

附件详情

设计要点：
1. 孔径大小：0.74m、0.99m、1.5m、2.0m、2.5m、3.0m、4.0m
2. 基础类型：分离基础、高填土、整体基础
3. 装配式 钢筋混凝土预制盖板按简支板计算内力，不考虑涵台传来的水平力。
4. 盖板设计为变厚度板，根据内力计算分别确定跨中与板端的厚度。
5. 计算涵台上车辆荷载引起的竖向力时，车轮着地面积的边缘向下作30度角分布，当几个车轮的扩散线重叠时，以最外边扩散线为准。
6. 盖板顶最小填土高度为0.5米。
......
设计于2001年，共45张CAD设计图。
