高速公路涵洞通用图纸(盖板涵圆管涵).

附件详情

  • 盖板涵:
  • 说明
  • 无压力式盖板涵水力特征表
  • 分离式基础盖板涵一般布置图
  • 整体式基础盖板涵一般布置图
  • 涵(通道)台身构造图
  • 分离式基础钢筋混凝土正盖板构造图
  • 分离式基础钢筋混凝土正盖板材料数量表
  • 分离式基础L =3.0m梯形盖板构造图
  • 分离式基础下部构造尺寸及数量表4
  • 整体式基础钢筋混凝土正盖板构造图
  • 整体式基础钢筋混凝土正盖板材料数量表
  • 整体式基础下部构造图
  • 整体式基础L =2.0m下部构造尺寸及数量表
  • 涵台台帽钢筋构造图
  • 盖板涵台身内侧加强钢筋构造图
  • 八字翼墙一般构造图
  • 圆管涵:
  • 说明
  • 无压力式、半压力式涵洞水力表
  • 单孔钢筋混凝土圆管涵一般构造图
  • 管节构造图
  • d=1.0m 直管节钢筋构造图
  • d=1.0m 斜管节钢筋构造图
  • 单孔八字翼墙一般构造图及工程数量表
  • 单孔井字洞口端墙尺寸及工程数量表

附件详情

盖板涵设计荷载:公路-Ⅱ级;环境类别:Ⅱ类;净空:单孔:2.0×1.5m、2.0×2.0m、2.0×2.5m、2.5×2.0m、2.5×2.5m、2.5×3.0m、3.0×2.5m、3.0×3.0m、 3.0×3.5m、4.0×3.0m、4.0×4.0m、4.0×5.0m 、5.0×4.0m、5.0×5.0m、5.0×6.0m、6.0×4.0m、6.0×5.0m、6.0×6.0m;7.3×4.0m、7.3×5.0m、7.3×6.0m。设计要点:盖板的两端为铰结支承在台身上端,内力计算不考虑涵台传来的水平。计算涵洞顶上车辆荷载引起的竖向土压力时,车轮或履带按其着地面积的边缘向下作30°角分布,当几个车轮或两条履带的压力扩散线相重叠时,则扩散面积以最外边的扩散线为准。分离式涵台:上部盖板与涵底铺砌分别作为涵台上、下支撑点,涵台作为上、下端简支的竖梁,承受竖直荷载及水平压力。整体式涵台:上部盖板与基础分别作为涵台的上、下支撑点,涵台作为上端铰结,下端固结的竖梁,承受竖直荷载及水平压力。单孔整体式基础按倒置梁进行计算,涵台在横桥方向竖直平面内弯曲强度验算……共计20张
圆管涵设计荷载:公路-Ⅱ级;环境类别:Ⅱ类;孔径:0.75m,1.00m;管顶填土高度:0.5m~12.0m;斜度:0°~45°。管身混凝土:C30;管身钢筋:HPB300;端墙、河床铺砌、八字翼墙、隔水墙:M7.5 浆砌片石,八字翼墙基础、管身刚性基础: C20、帽石:C30 砼;锥形护坡:M7.5 浆砌片石;片石标号≥MU30。本图按无压力式和半压力式管涵设计,出水口按自由堰流;本通用图采用极限应力法对截面进行了应力和裂缝计算。管节分标准管节和调整长度的辅助管节,标准管节长2m,辅助管节长0.5m……共计8张

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

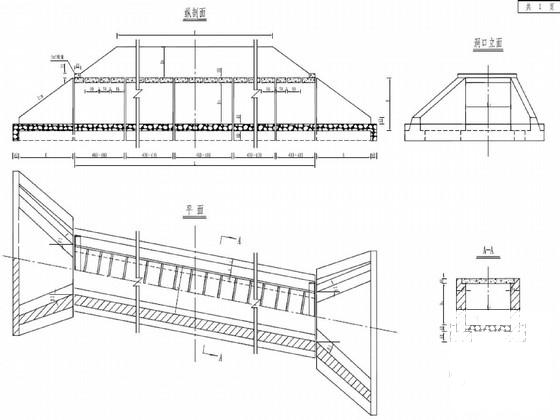

  • 高速公路涵洞通用图纸(盖板涵圆管涵). - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
