国道连接线圆管涵及盖板涵通用CAD图纸31张(省交院)

附件详情

圆管涵:渡槽钢筋构造图;灌涵一般布置图;圆管排涵一般布置图;涵身构造图;孔径1.50米正管节钢筋构造图;灌涵进出口形式一般布置图;圆管涵锥坡洞口一般布置图;圆管涵竖井洞口构造图;孔径1.50米斜管节工程尺寸及数量表

盖板涵:钢筋砼盖板涵一般布置图;台帽、涵身钢筋构造图(跨径:6.0m 涵顶填土高度:≤2.5m);正交盖板钢筋构造图;斜盖板钢筋构造图;分离式基础钢筋混凝土盖板涵下部构造尺寸及工程数量表;低填土钢筋混凝土盖板涵板宽=99厘米矩形盖板构造图;低填土钢筋混凝土盖板涵板宽=74厘米矩形盖板构造图;低填土钢筋混凝土盖板涵Ln=3.0米梯形盖板构造图;低填土钢筋混凝土盖板涵Ln=4.0米梯形盖板构造图;低填土钢筋混凝土盖板涵Ln=2.0米梯形盖板构造图;低填土钢筋混凝土盖板涵Ln=1.5米梯形盖板构造图;通道内渠道一般构造图;涵洞地基加固措施一般构造图;挡土墙跌水洞口一般构造图;暗盖板涵跌水井洞口构造图;盖板涵锥坡洞口一般布置图
……
共计31张,编制于2009年

渡槽钢筋构造图

孔径1.50米正管节钢筋构造图

盖板涵锥坡洞口一般布置图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

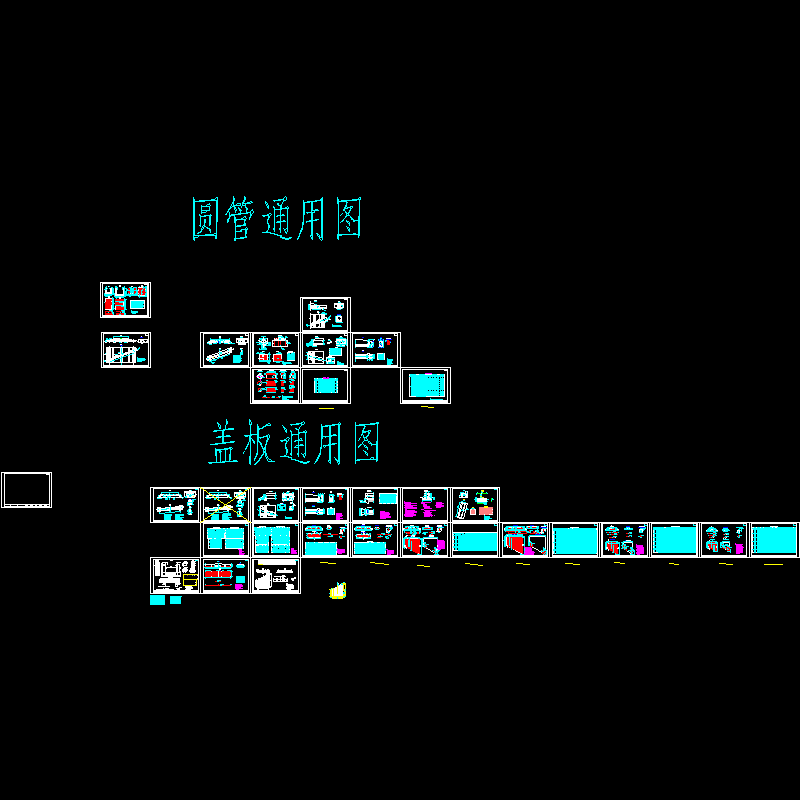

  • 国道连接线圆管涵及盖板涵通用CAD图纸31张(省交院) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
