高速公路圆管涵、倒虹吸管通用图纸（甲级院）.dwg

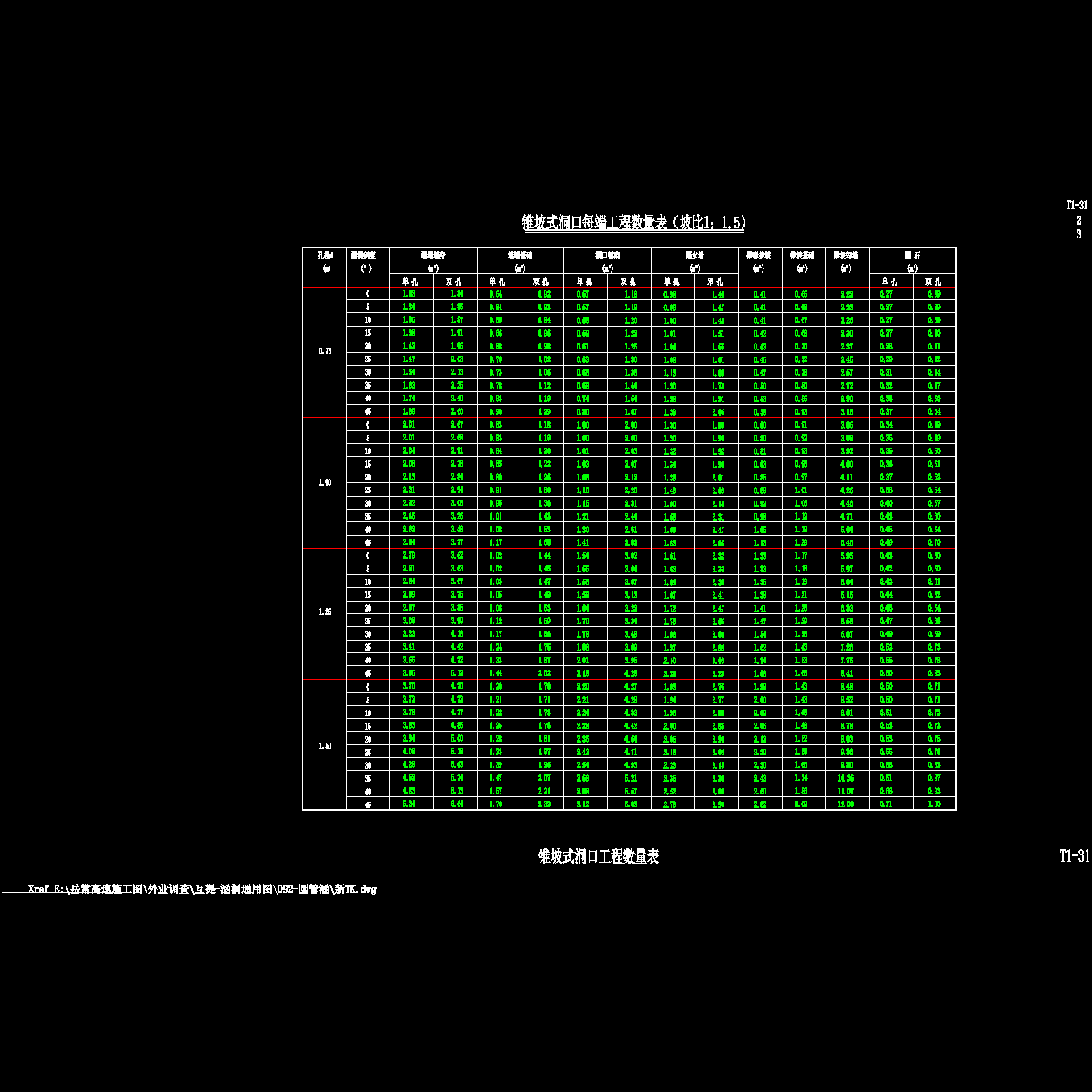

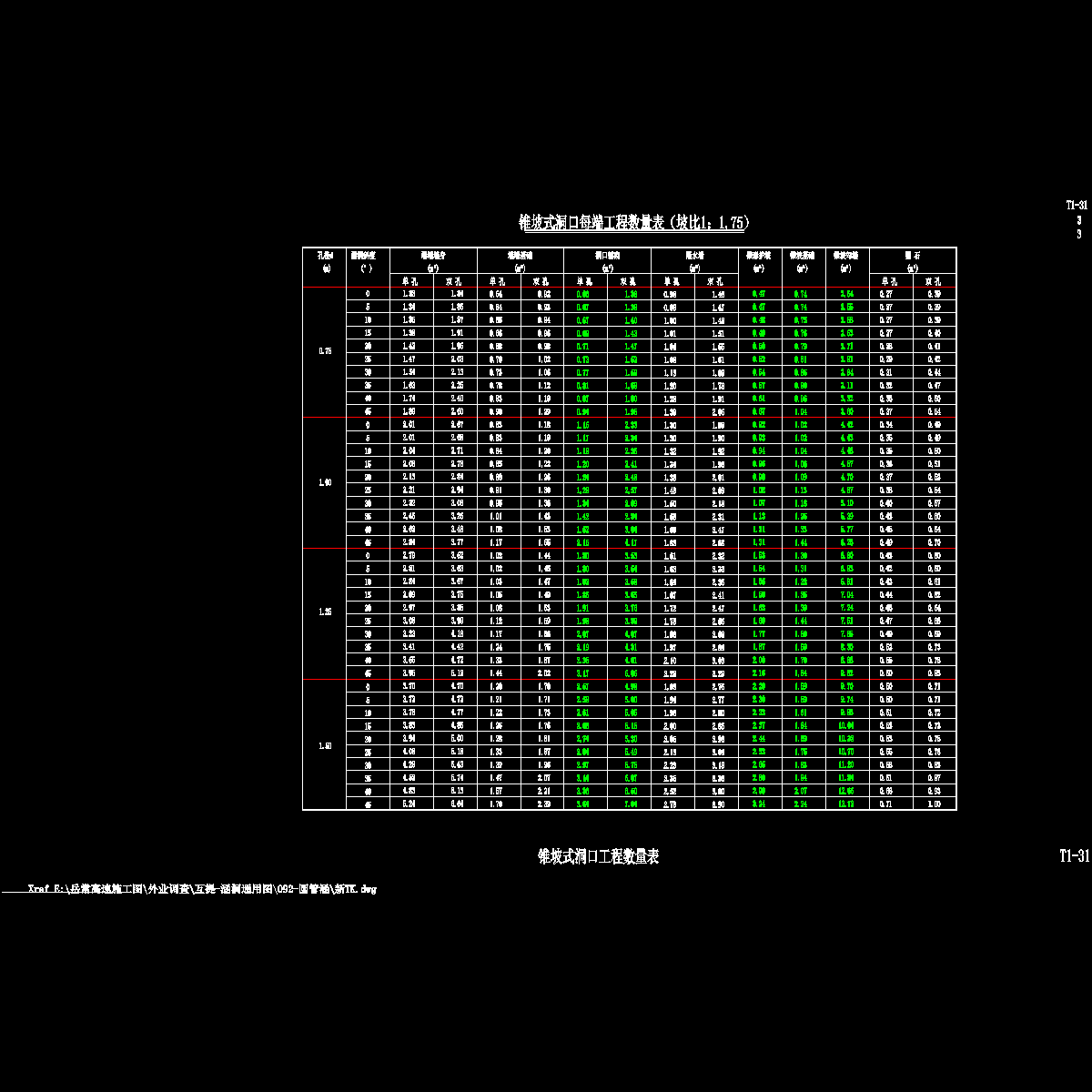

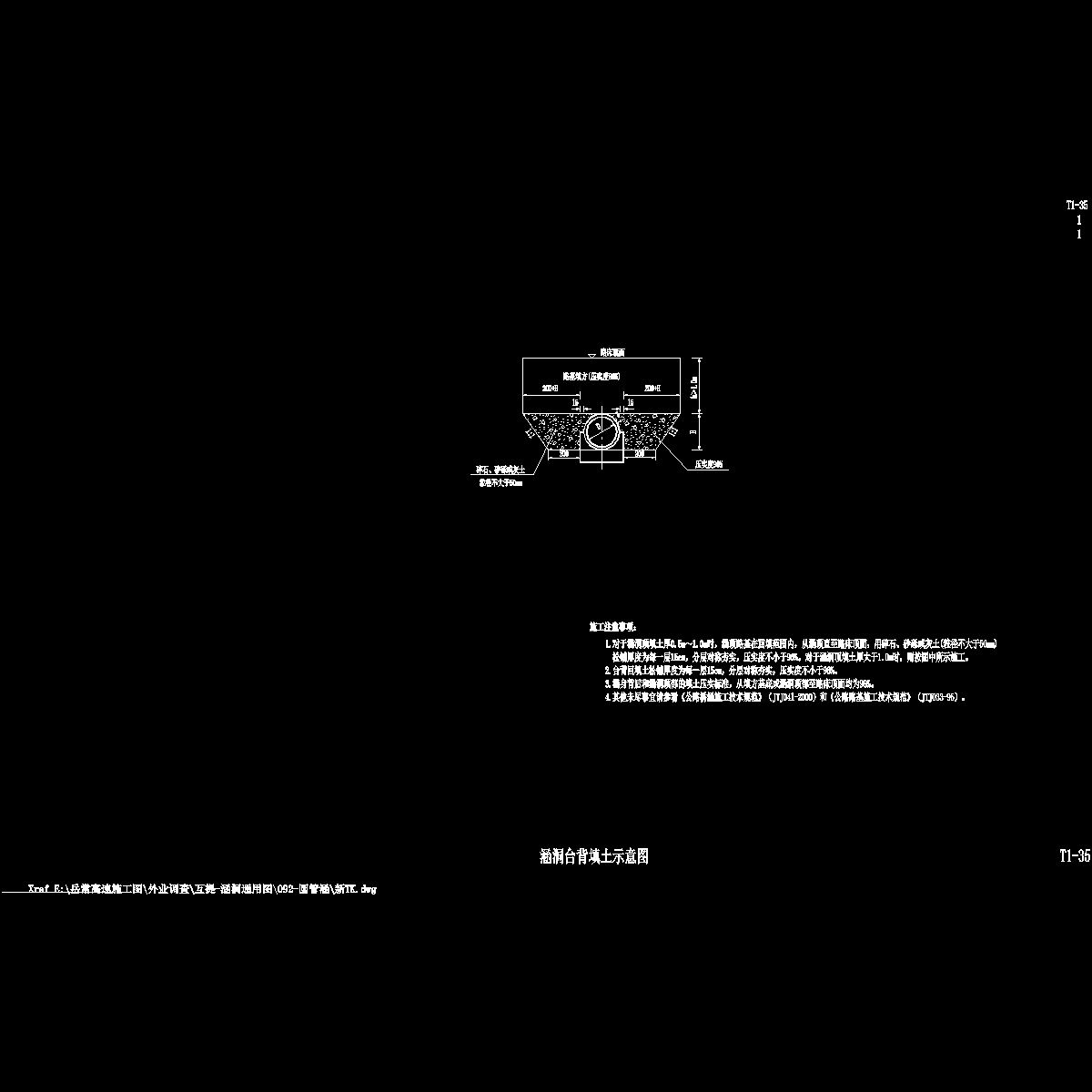

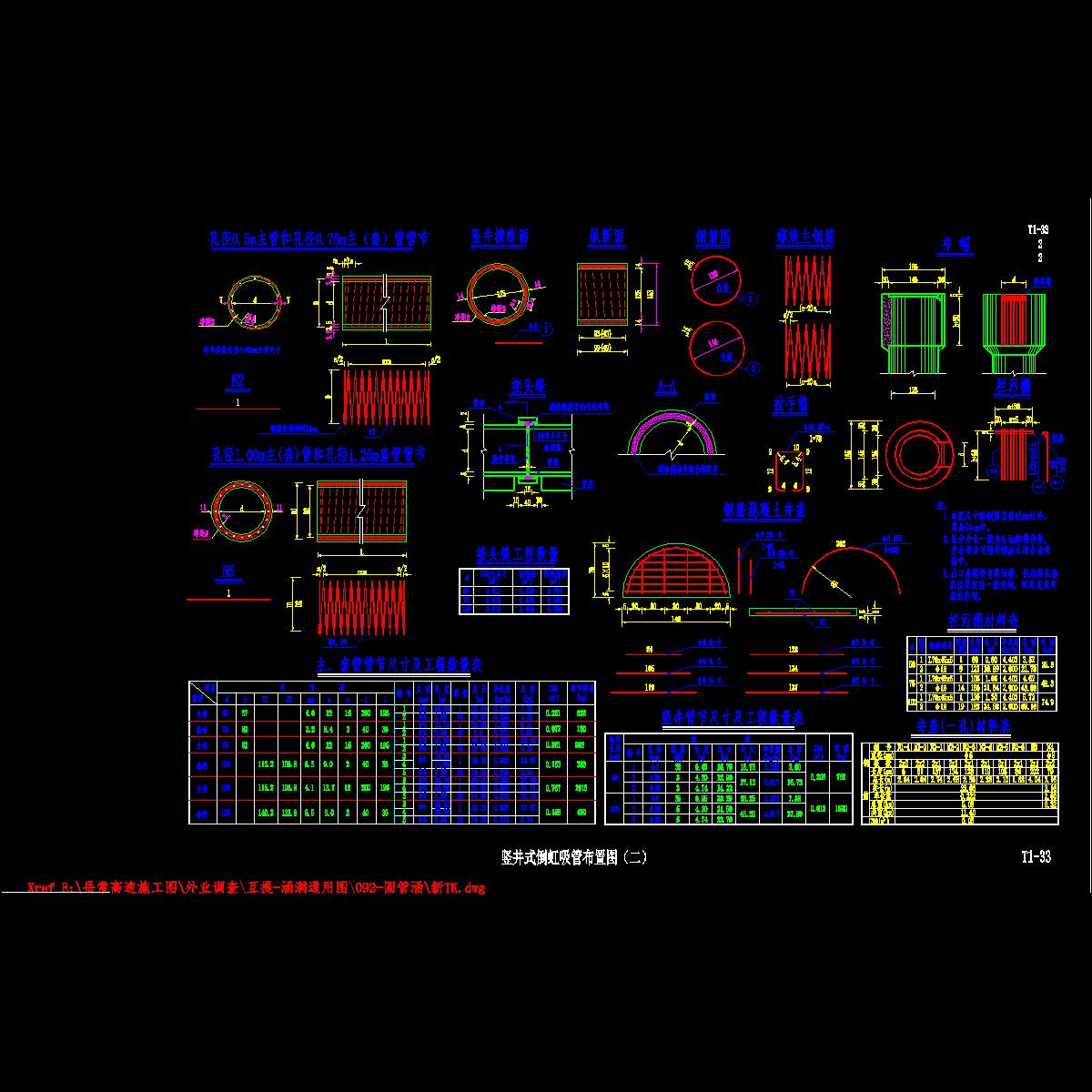

圆管涵技术标准： 　　（一）设计荷载：公路-Ⅰ级； 　　（二）环境类别：Ⅰ类； 　　（三）孔径：0.75 m、1.0m、1.25m、1.50m； 　　（四）管顶填土高度：0.5m～12.0m； 　　（五）斜度：0°～45°。 　　倒吸虹技术标准： 　　（一）设计荷载：公路-Ⅰ级； 　　（二）环境类别：Ⅰ类； 　　（三）孔径：竖井式0.5m、0.75m、1.0m；斜管式0.5m、0.75m； 　　…… 　　圆管涵设计计算： 　　a．本通用图采用极限应力法对截面进行了应力和裂缝计算； 　　b．活载计算理论：按刚性管节计算即不考虑管节的变形，也不考虑涵洞顶土柱和周围填土间的摩擦力，采用角度分布法计算，半无限弹性体理论核算； 　　c．管节配筋按纯弯板断面分析，采用双向配筋管壁设置内外圈两层钢筋，并根据管径大小分别配用不同等级的钢筋，管节配筋由裂缝控制设计； 　　d．土重：按土柱重理论计算，内摩擦角φ=35°，土容重：18kN/m3。 　　…… 　　倒吸虹水力计算： 　　（一）通过流量0.2～2.0m3/s； 　　（二）压力水头高度（自渠底标高至圆管中心线）H1：2～9m； 　　（三）总水头损失包括沿程水头损失和涵身断面变化、进口、转弯、出口等各项阻力引起的水头损失。 　　…… 　　共49张，
