圆管涵0.75～1.5米标准图纸.dwg

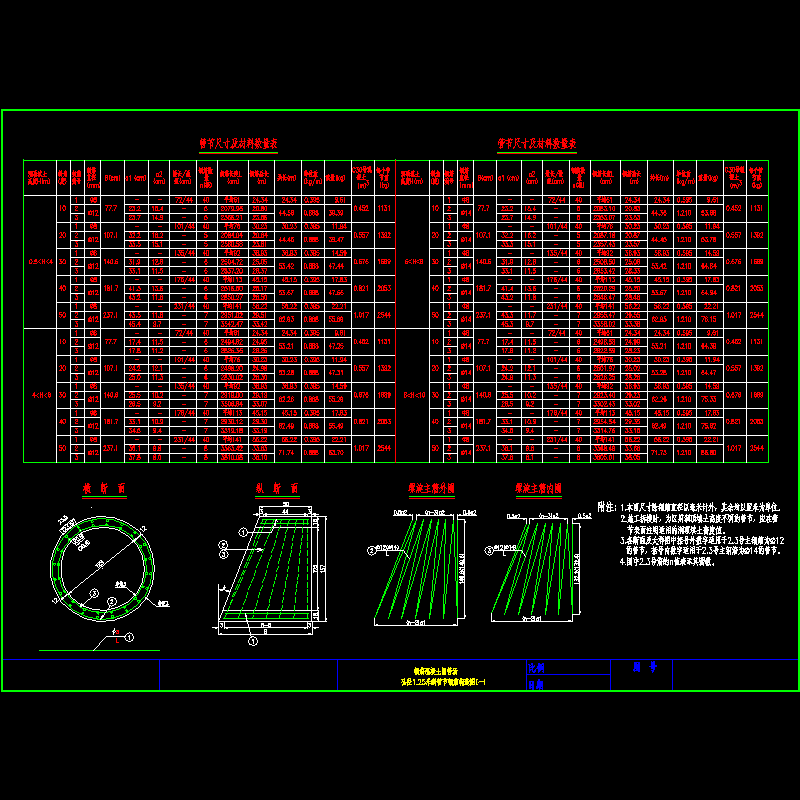

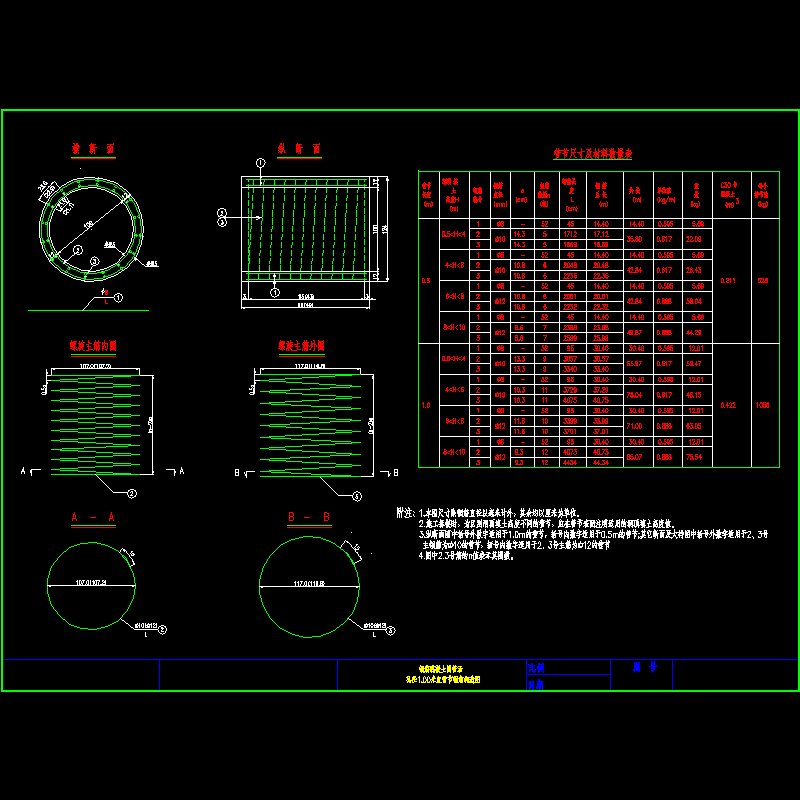

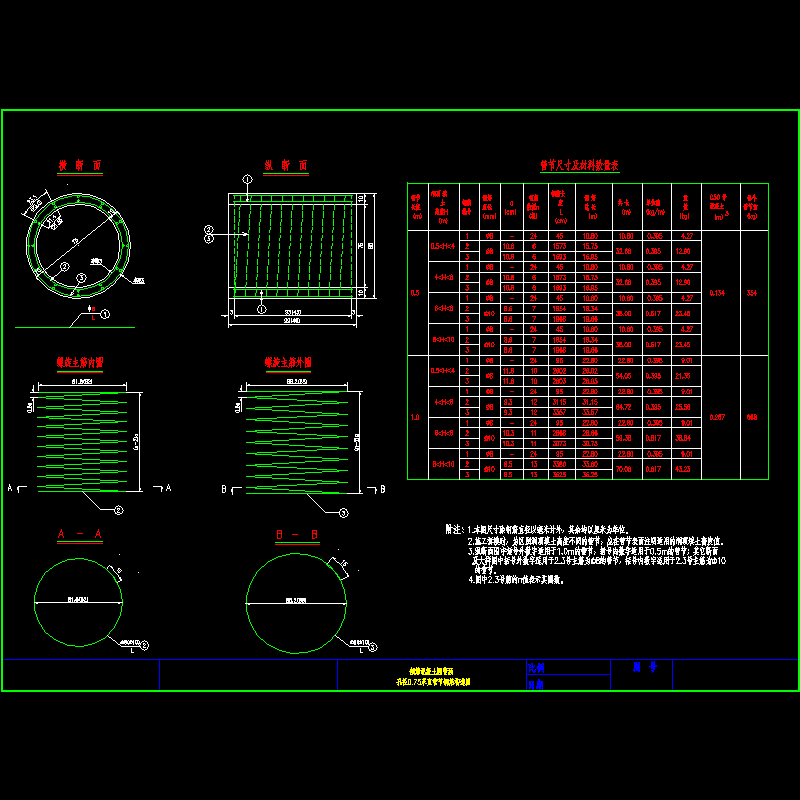

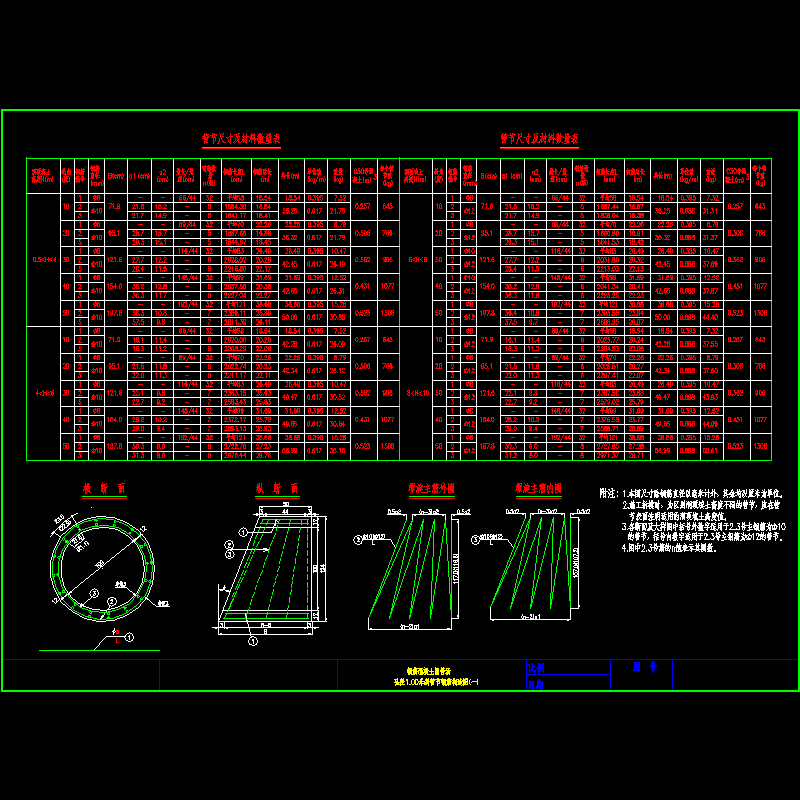

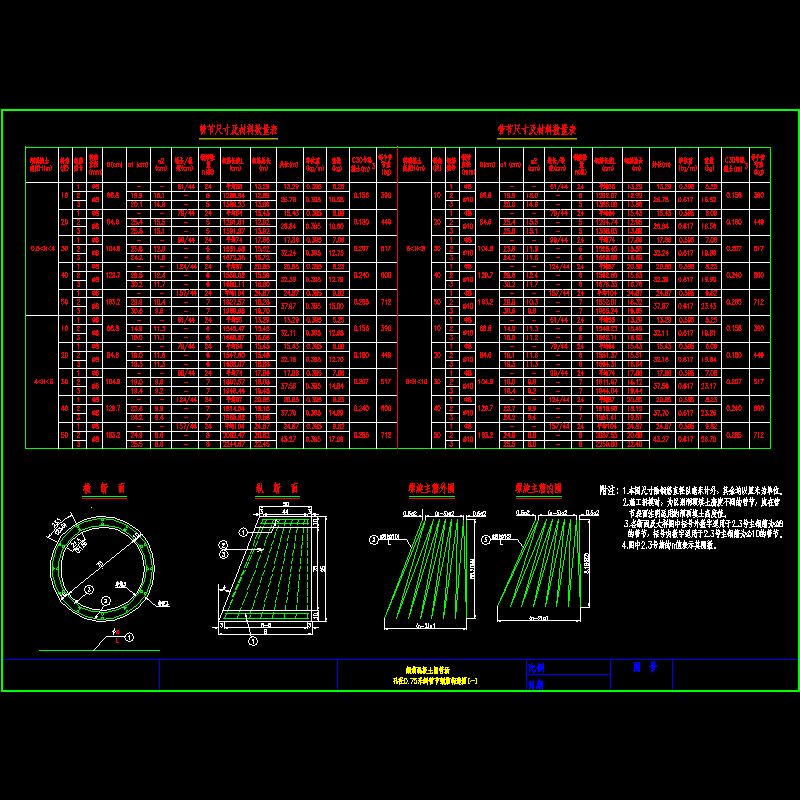

附件详情 设计荷载:公路一级，公路二级；孔径单:孔圆管涵0.75、1.00、1.25、1.50米。管顶填土高度:0.5~10.0米。斜度:0度，10度，20度，30度，40度，50度。 　　材料：管节混凝土为C30，钢筋为R235，HRB335。洞口墙，河床铺砌，隔水墙：7.5号砂浆砌片石。勾缝7.5号砂浆。片石标号不小于30号。 　　图纸含： 　　钢筋混凝土圆管涵孔径0.75米斜管节钢筋构造图 　　钢筋混凝土圆管涵孔径0.75米直管节钢筋构造图 　　钢筋混凝土圆管涵孔径1.00米斜管节钢筋构造图 　　钢筋混凝土圆管涵孔径1.00米直管节钢筋构造图 　　钢筋混凝土圆管涵孔径1.25米斜管节钢筋构造图 　　钢筋混凝土圆管涵孔径1.25米直管节钢筋构造图 　　钢筋混凝土圆管涵孔径1.50米斜管节钢筋构造图 　　钢筋混凝土圆管涵孔径1.50米直管节钢筋构造图 　　八字墙洞口尺寸图 　　钢筋混凝土圆管涵说明 　　钢筋混凝土圆管涵一般布置图 　　倒虹吸圆管涵一般布置图 　　……共计12张，设计于2007年 钢筋混凝土圆管涵孔径0.75米直管节钢筋构造图 倒虹吸圆管涵一般布置图
