公路改建工程一字式洞口圆管涵标准图纸18张

附件详情

标段全长11.745公里，设计速度30Km/h。公路-Ⅱ级；路面标准轴载BZZ-100。
圆管涵：管节混凝土为C30，螺旋形主筋为甲级冷拔低碳钢丝，纵向钢筋为R235 φ=8mm与φ=6.5mm光圆钢筋，管节基础为C15砼：洞口翼墙、端墙及端墙基础为M7.5浆砌片石，洞口河床铺砌及隔水墙为M7.5浆砌片石，M7.5水泥砂浆勾缝。
……
图纸内含：
设计说明
钢筋砼圆管涵布置图10

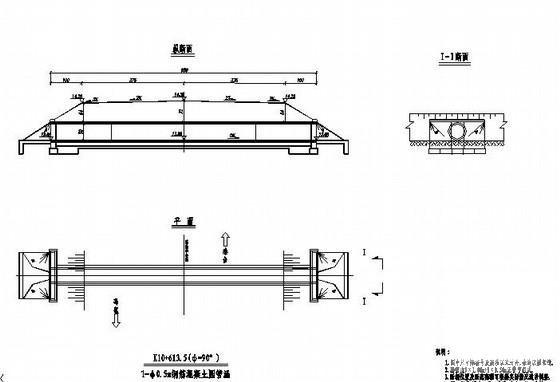

钢筋混凝土圆管涵一般布置图

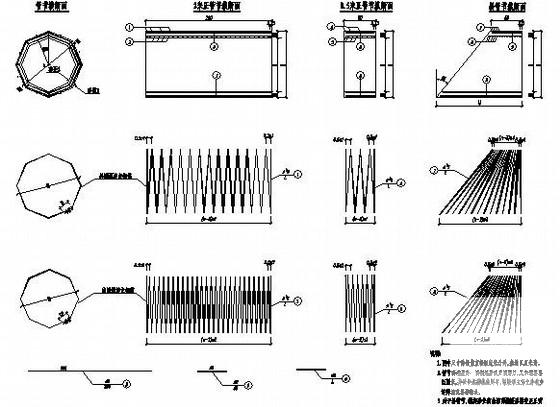

圆管涵管节钢筋构造图
管身构造及管节工程数量表(φ=0.5m)
管身构造及管节工程数量表(φ=0.75m)
管身构造及管节工程数量表(φ=1.0m)

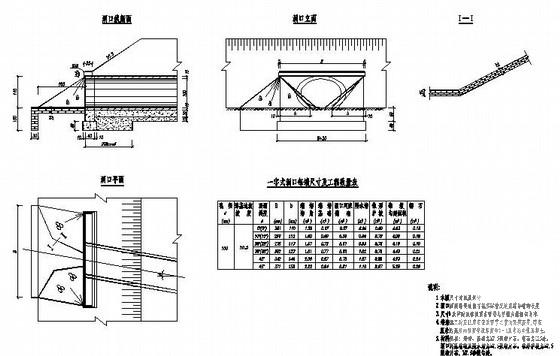

圆管涵一字式洞口构造图(φ=0.5m)
圆管涵一字式洞口构造图(φ=0.75m)
圆管涵一字式洞口构造图(φ=1.0m)
……
共计18张，设计于
