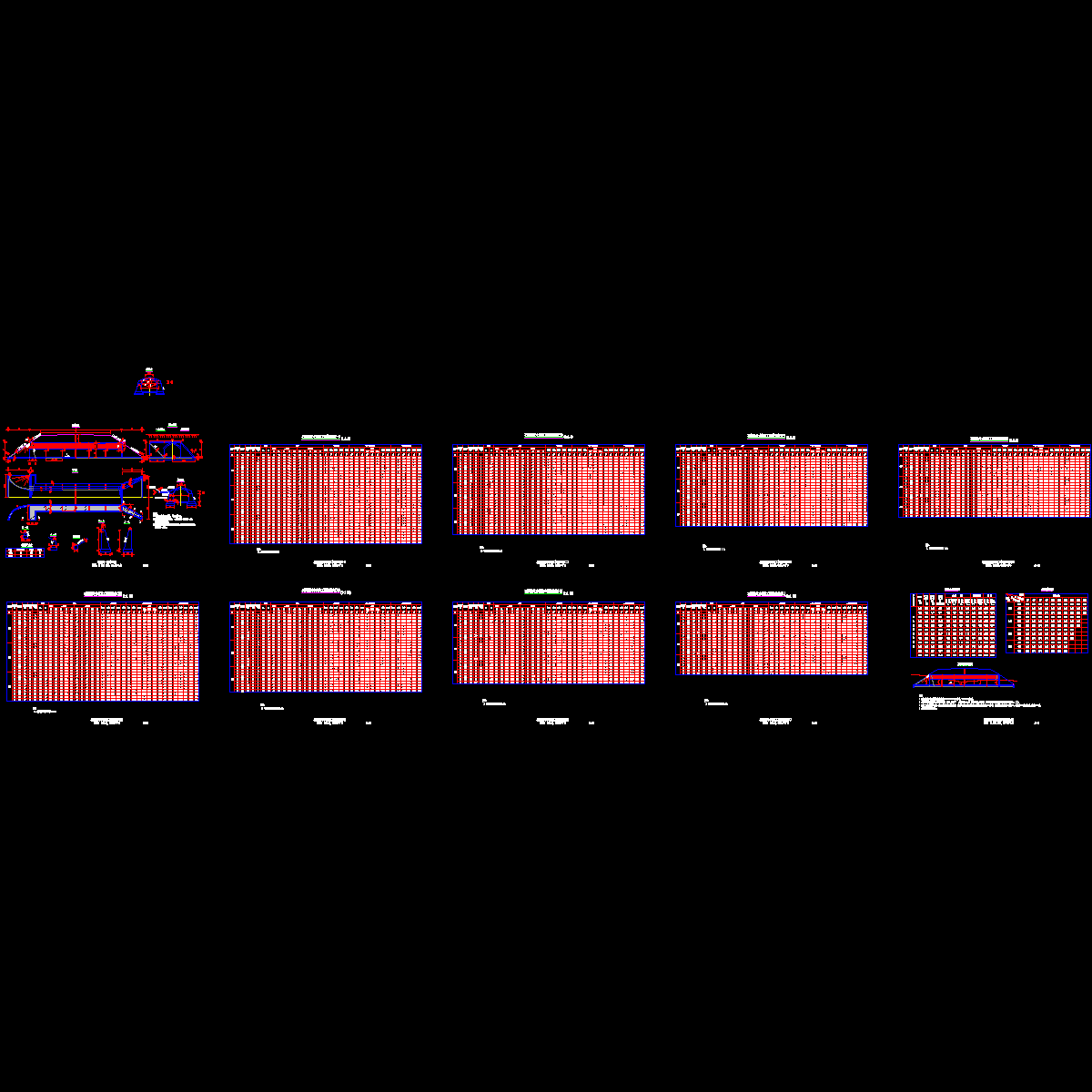

公路盖板涵、圆管涵、石拱涵通用图纸.dwg

盖板涵技术指标： 　　1、孔径：1.5m、2.0m、3.0m、4.0m、6.0m。 　　2、按涵顶填土高度设计为两种型式： 　　1）分离式基础钢筋混凝土盖板涵洞一般适用于涵顶填土厚度0.5m～4.0m。 　　2）整体式基础钢筋混凝土盖板涵洞一般适用于涵顶填土厚度2.0m～16.5m。 　　3、涵洞的斜交度φ为0°～45°。 　　4、洞口型式：锥坡式、跌水井、八字式。 　　5、设计荷载：公路—Ⅰ级。 　　…… 　　圆管涵技术指标： 　　1、孔径：1.0m、1.25m、1.5m。 　　2、管顶填土高度：0.50~6.00m。 　　3、涵洞的斜交度φ为0°、5°、10°、15°、20°、25°、30°、35°、40°、45°。 　　4、洞口型式：锥坡式、跌水井。 　　5、要求地基容许承载力最低值200Kpa，与具体的涵洞设计图一致。 　　6、设计荷载：公路—Ⅰ级。 　　…… 　　石拱涵技术指标： 　　1.跨径：2.0、3.0、4.0、5.0米。 　　2.交角：90°(指涵洞轴线与路线交角)。 　　3.荷载：公路-Ⅰ级。 　　4.填土高：2.0～20.0米。 　　5.矢跨比：1/3。 　　…… 　　共51张，
