公路涵洞工程CAD施工图纸设计（箱涵圆管涵）.dwg
技术指标： 1、设计荷载：公路－Ⅱ级，人群荷载：3.5kpa。 2、涵洞类别及尺寸：钢筋混凝土圆管涵D=1500mm，覆土厚度h＞1.0m。箱涵：断面尺寸：5x2.5m，过水箱涵。 3、环境类型：Ⅰ类环境条件 4、设计安全等级：三级 5、箱涵设计流量：49.0（m3/s） …… …… 共12张
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

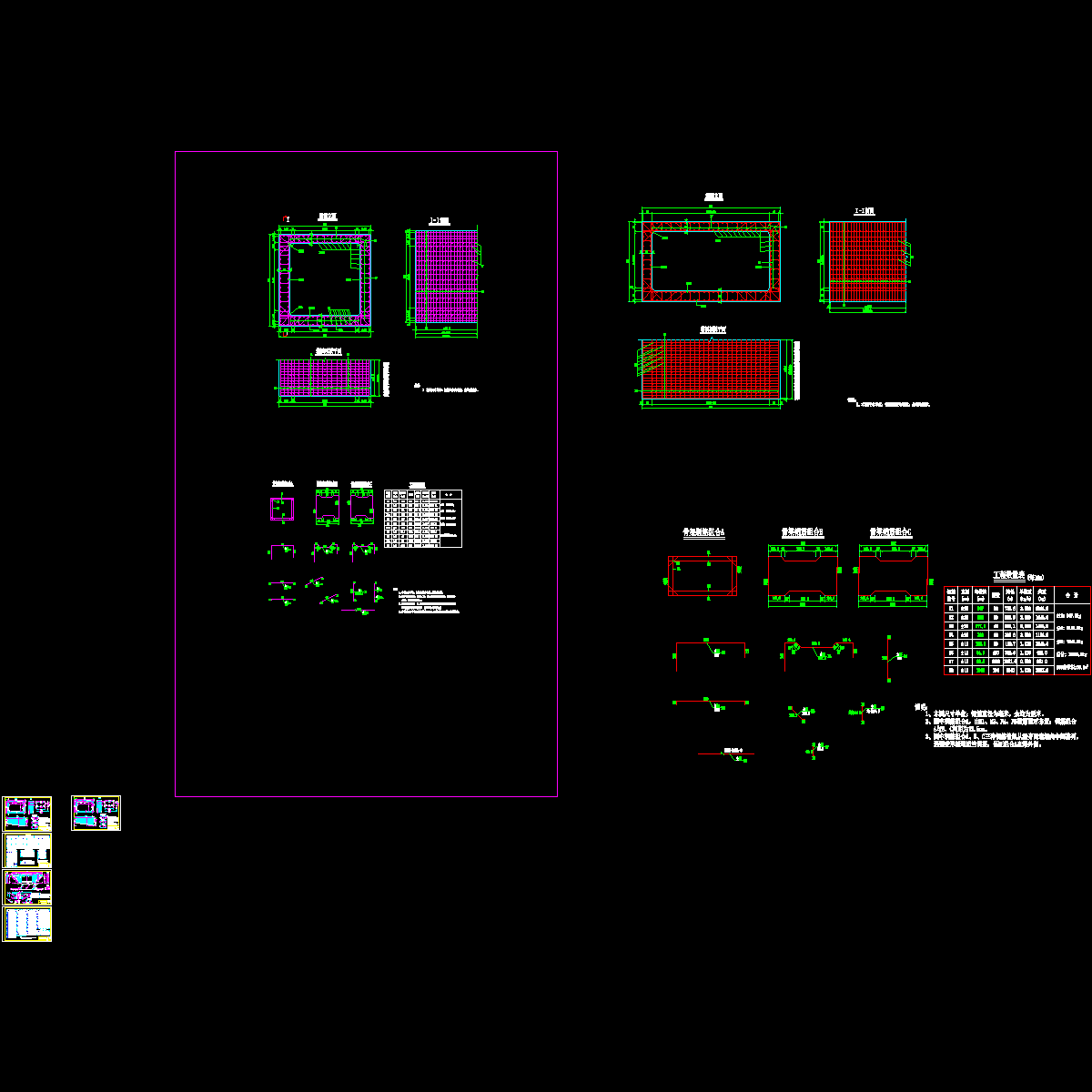

5.0-2.5_2.dwg -
涵洞处理09.dwg -

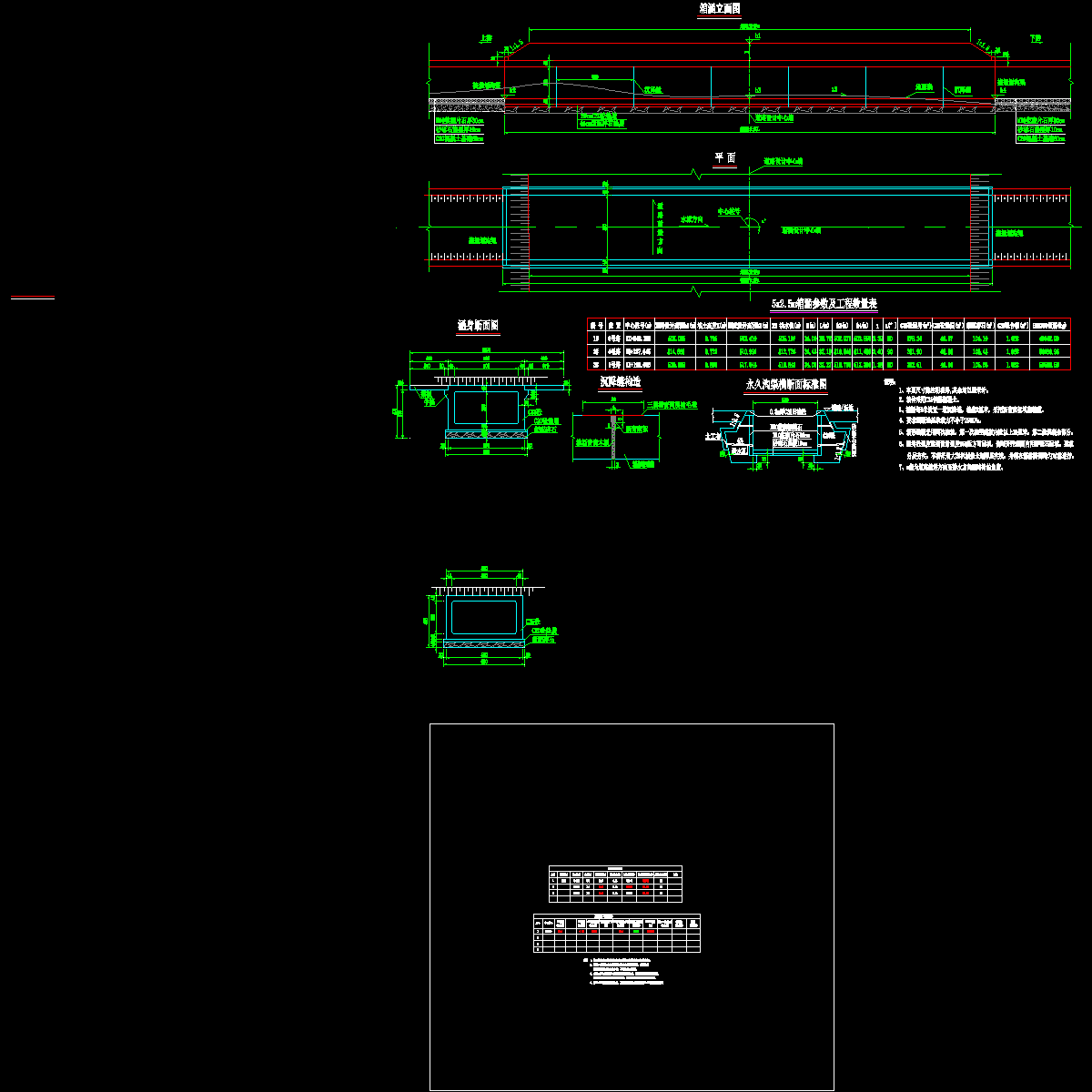

涵洞总体布置.dwg -

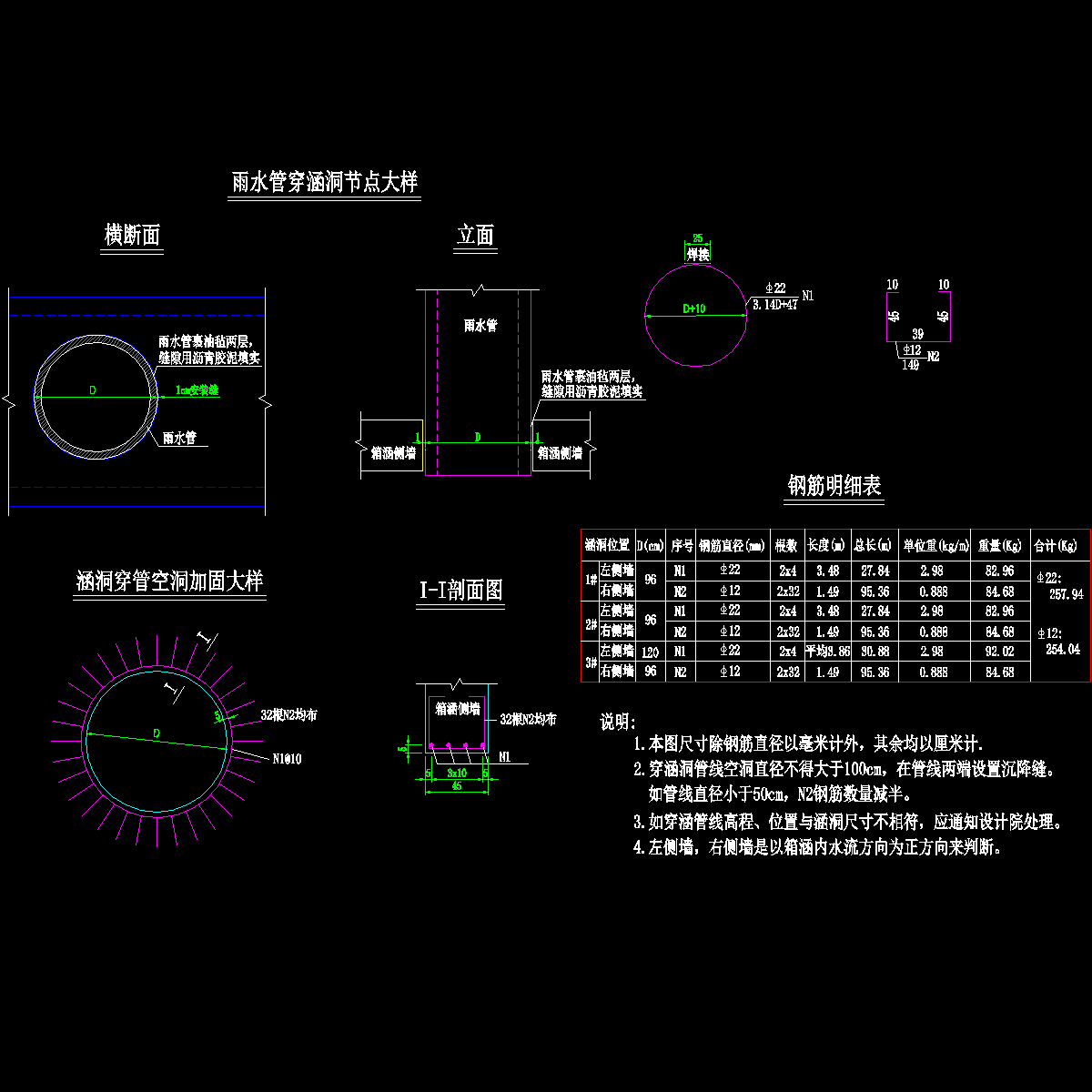

接雨水管.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
- 收藏次数：0
-
文件名称：
附件-995789555879799958.rar
