一级公路钢筋混凝土箱涵及圆管涵施工CAD图纸设计（38张）

资料简介
赚取积分

位置：江苏
编制时间：近代

附件详情

设计说明
1. 1-8×5m箱涵
（1）箱涵工程数量表
（2）平面图
（3）总体布置图
（4）箱体钢筋构造图
（5）翼墙钢筋构造图
2. 1-8×4m箱涵
（1）箱涵工程数量表
（2）平面图
（3）总体布置图
（4）箱体钢筋构造图
（5）翼墙钢筋构造图
（5）牛腿钢筋构造图
3. 1-8×5m箱涵
（1）箱涵工程数量表
（2）平面图
（3）总体布置图
（4）箱体钢筋构造图
（5）翼墙钢筋构造图
4. 1-6×3.6m箱涵
（1）箱涵工程数量表
（2）平面图
（2）总体布置图
（3）箱体钢筋构造图
（4）翼墙钢筋构造图
5. 1-8×4m箱涵
（1）箱涵工程数量表
（2）平面图
（3）总体布置图
（4）箱体钢筋构造图
（5）翼墙钢筋构造图
6.圆管涵
（1）圆管涵一览表
（2）圆管涵工程数量表
（3）圆管涵布置图
（4）φ1.5m圆管涵2m正管节钢筋构造图
（5）φ1.5m圆管涵1m正管节钢筋构造图

附件详情

该项目段共设置5道箱涵和5道圆管涵，箱涵分别为1-8×5m箱涵，1-8×4m箱涵，1-8×5m箱涵，1-6×3.6m箱涵，1-8×4m箱涵。
……
设计标准：
1.设计荷载：公路-I级。
2.耐久性要求：按Ⅱ类环境控制
结构混凝土耐久性的基本要求：最大水灰比0.50，最小水泥用量300kg/m3，最低混凝土强度等级C30，最大氯离子含量(%)0.15，最大碱含量(kg/m3)3.0。对于预应力混凝土构件中最大氯离子含量为0.06%，最小水泥用量为350(kg/m3)，最低混凝土强度等级为C40。
3.抗震设防烈度：地震动峰值加速度为0.1g。
4.设计洪水频率：1/100 。
5.设计基准期：100年。
……
设计要点：
(1)箱涵施工采用就地浇筑工艺，全箱分两次浇筑，第一次浇筑至底板以上30cm，待混凝土强度达到设计标号的90％后继续进行第二次剩余部分浇筑，两次浇筑应保证有良好的结合面。各类钢筋搭接应严格按图纸要求进行。
(2) 挡墙及箱身两侧墙背后填土，应在箱身混凝土强度达到100%设计强度时方可进行。要求分层对称夯实，每一压实层的松铺厚度不超过20cm。每层压实度不小于95%。在夯实质量不易保证的范围内，宜填筑砂砾、碎石等材料。
(3)每座箱涵在涵节间设置变形缝(连同基础)，同时应按图纸中所示处理方法做好防水措施。
……
共38张，编制于近代年。

墙体钢筋布置图

涵洞总体图

φ1.5圆管涵钢筋布置图

翼墙钢筋布置图

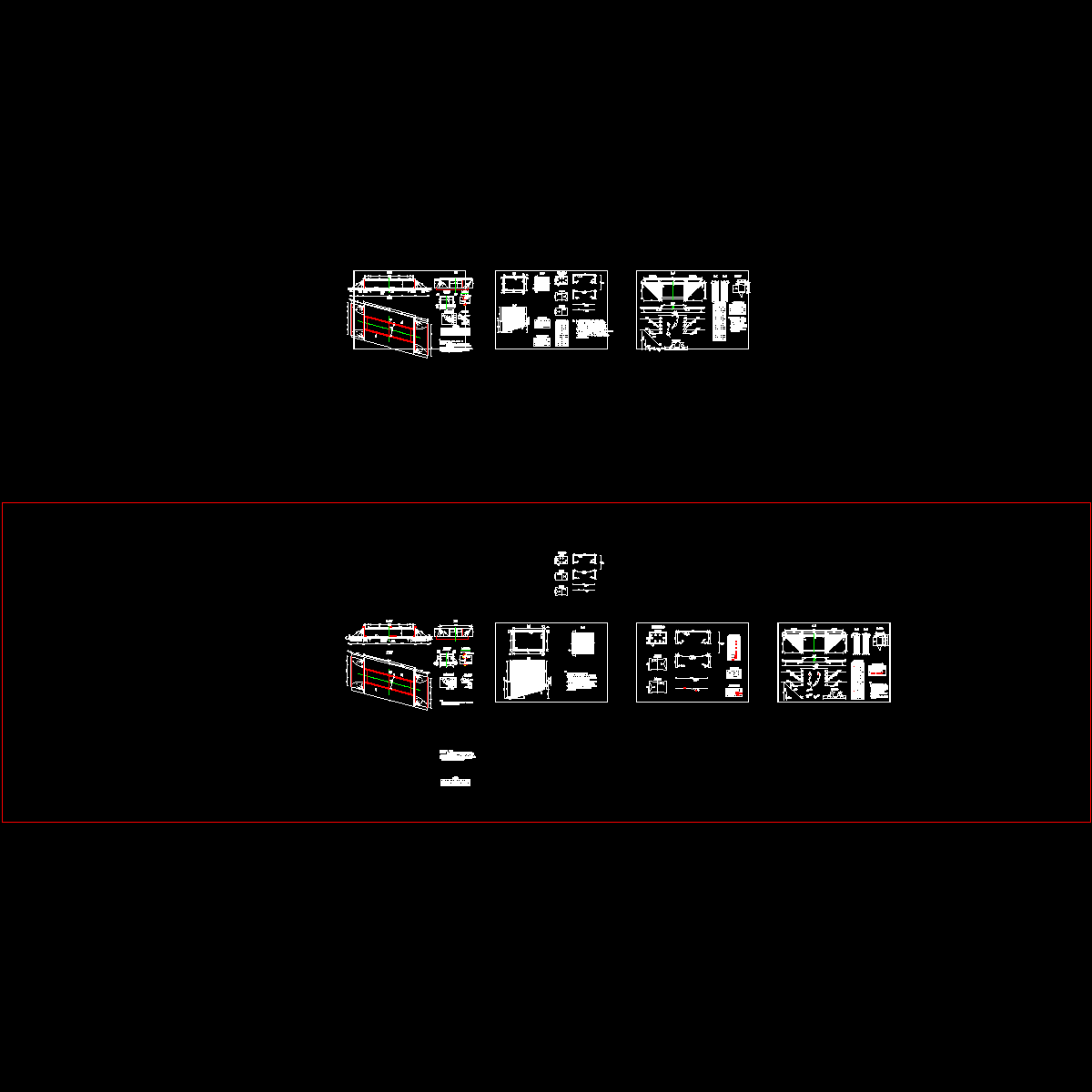

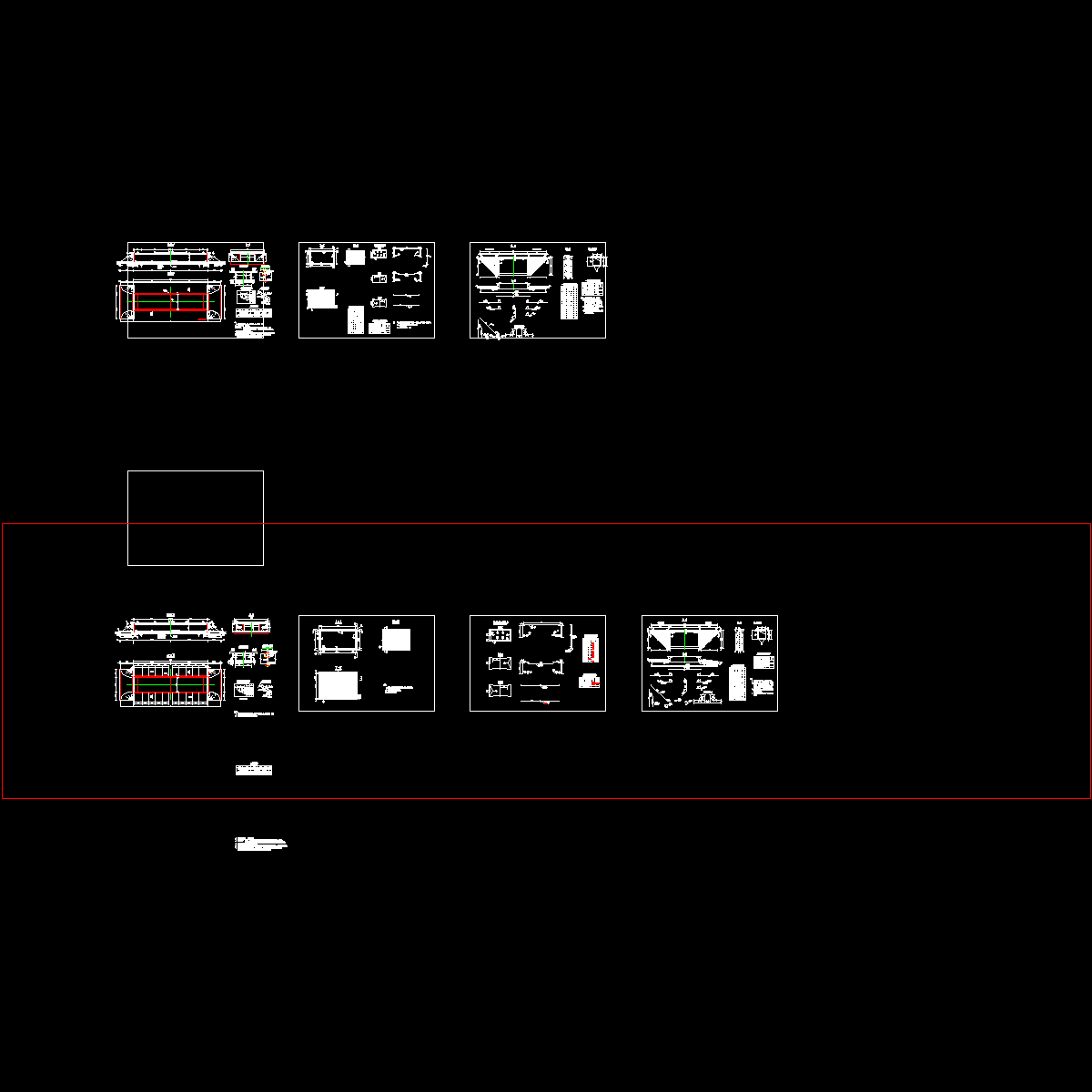

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

sⅣ-4-4 箱体钢筋布置图_2.dwg
sⅣ-4-5 翼墙钢筋布置图.dwg
sⅣ-5 翼墙钢筋布置图.dwg
sⅣ-5-3 总体布置图.dwg

以上是部分截图，请下载附件后查看完整高清内容
