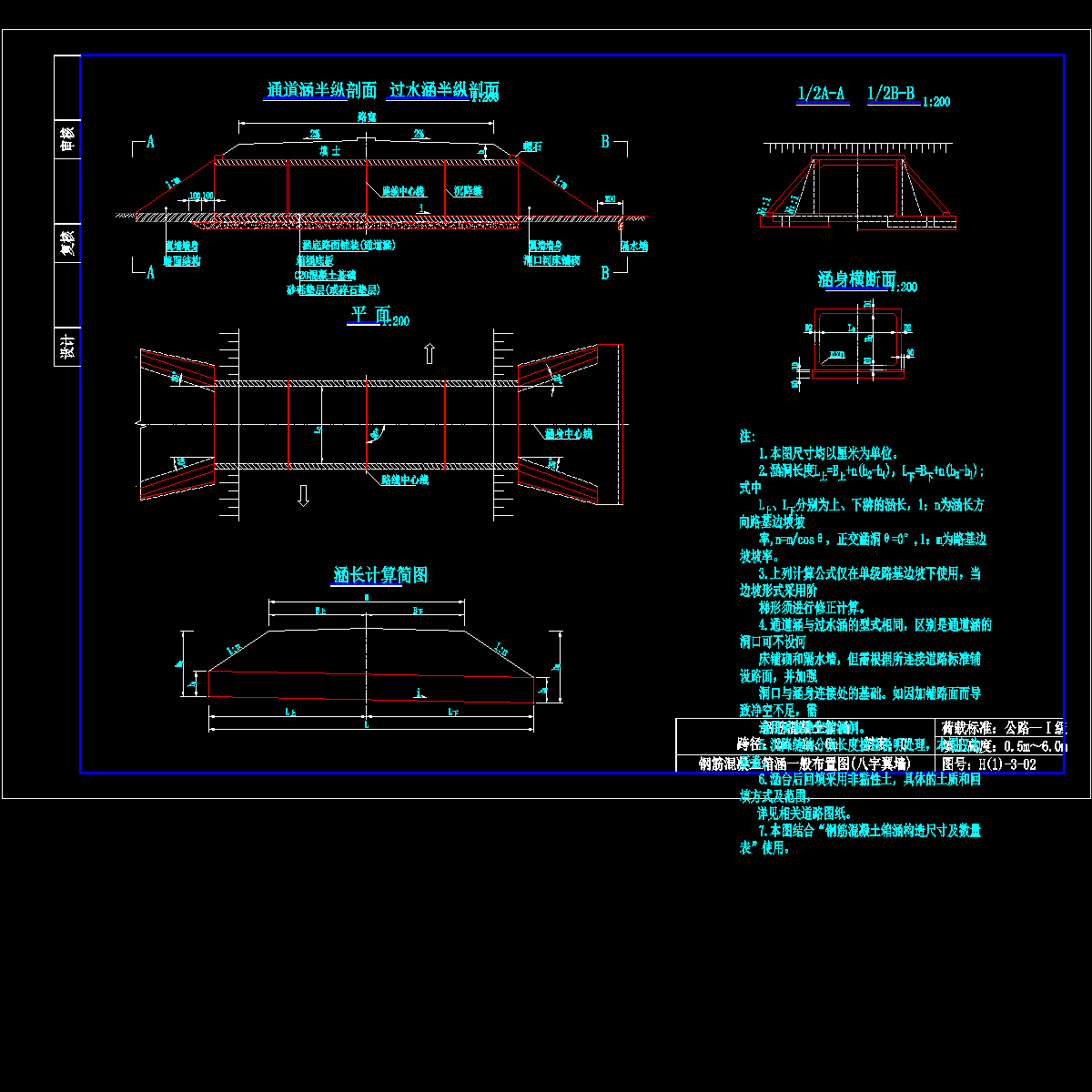

高速公路钢筋混凝土箱涵标准通用图纸.dwg

技术指标：
　　 1、跨径：2.0、4.0、6.0m （本图中跨径均为净跨径）
　　 2、斜度：0°～45°，5°一级（涵洞轴线与路线法线之夹角）
　　 3、荷载等级：公路 －Ⅰ级
　　 4、结构设计安全等级：三级
　　......
　　设计要点：
　　 1)本图册采用无压力式单孔箱涵设计，洞口型式为八字翼墙和一字翼墙，如采用其它形式时需要另行设计。
　　 2)单孔箱涵按箱形框架计算内力，按承载能力极限状态和正常使用极限状态分别进行计算和验算。顶板、底板和侧墙均按偏心受压构件配筋。配筋除满足受力要求外，还需满足裂缝要求和规范规定的最小配筋率。
　　......
　　适用条件：
　　 1、箱涵主要适用于软土地基、经处理后承载力仍偏低的特殊地基及受路面标高、洞口两端连接线标高限制导致建筑高度受限的通道涵。
　　 2、涵洞洞口处的路基边坡应与涵洞所在路段路基边坡保持一致，本图提供了八字翼墙按1：1.5边坡进行设计的尺寸，如边坡坡率为其它值时需要另行设计。
　　 3、当涵洞纵坡>5%时，按陡坡涵设计，应充分利用地形和地质条件，做到经济合理，并注意结构的稳定性。进出水口设置消能措施，如跌水井、急流槽等形式，应结合具体工程需要补充设计。
　　 4、汽车荷载为公路－Ⅱ级时可参照使用。
　　 5、本图册适用于涵顶填土高度0.5～6m的箱涵设计。
　　 6、本图册箱涵适用于3种型式：通道箱涵、过水箱涵、过人兼过水箱涵。
　　......
　　共150张，包含CAD设计图，设计说明书，大量表格。
