箱涵构造图纸通用图纸_通道涵身等构造图纸.dwg


设计要点
(一)箱涵按整体闭合框架计算内力。顶、底板按受弯构件配置钢筋(不计轴向力的影响),侧墙按偏心受压构件计算;涵身纵向配筋按不小于3‰配筋率设置,可不作整体计算。
(二)涵身荷载:涵身所受荷载包括涵身自重、涵身侧面及顶面填土、铺装的压力,不计涵内底板上路面。涵身所受活载的考虑,明涵按45角扩散车轮荷载,并计入冲击力;暗涵按30角扩散车轮荷载,不计冲击力;不计涵内底板所受人群、车辆荷载的影响。土容重采用19KN/m3,内摩擦角采用35。
...

箱涵通用图,主要包括:
暗涵箱涵通道一般构造图
箱涵通道涵身、洞口尺寸及工程数量表
箱涵涵身钢筋构造图(一)(L×H=6×5m,填土高度0.26≤F≤2m)
箱涵涵身钢筋构造图(一)(L×H=6×5m,填土高度2<F≤3m)
箱涵涵身钢筋构造图(一)(L×H=6×5m,填土高度3<F≤4m)
明涵通道牛腿钢筋构造图
明涵通道搭板钢筋构造图
明涵通道顶铺装钢筋构造图(一)
通道排水沟构造图
明涵通道护栏构造图(L=6m)
暗涵箱涵通道一般构造图
箱涵涵身钢筋构造图
明涵通道牛腿钢筋构造图
明涵通道搭板钢筋构造图
明涵通道顶铺装钢筋构造图
通道排水沟构造图
明涵通道护栏构造图

箱涵通用图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

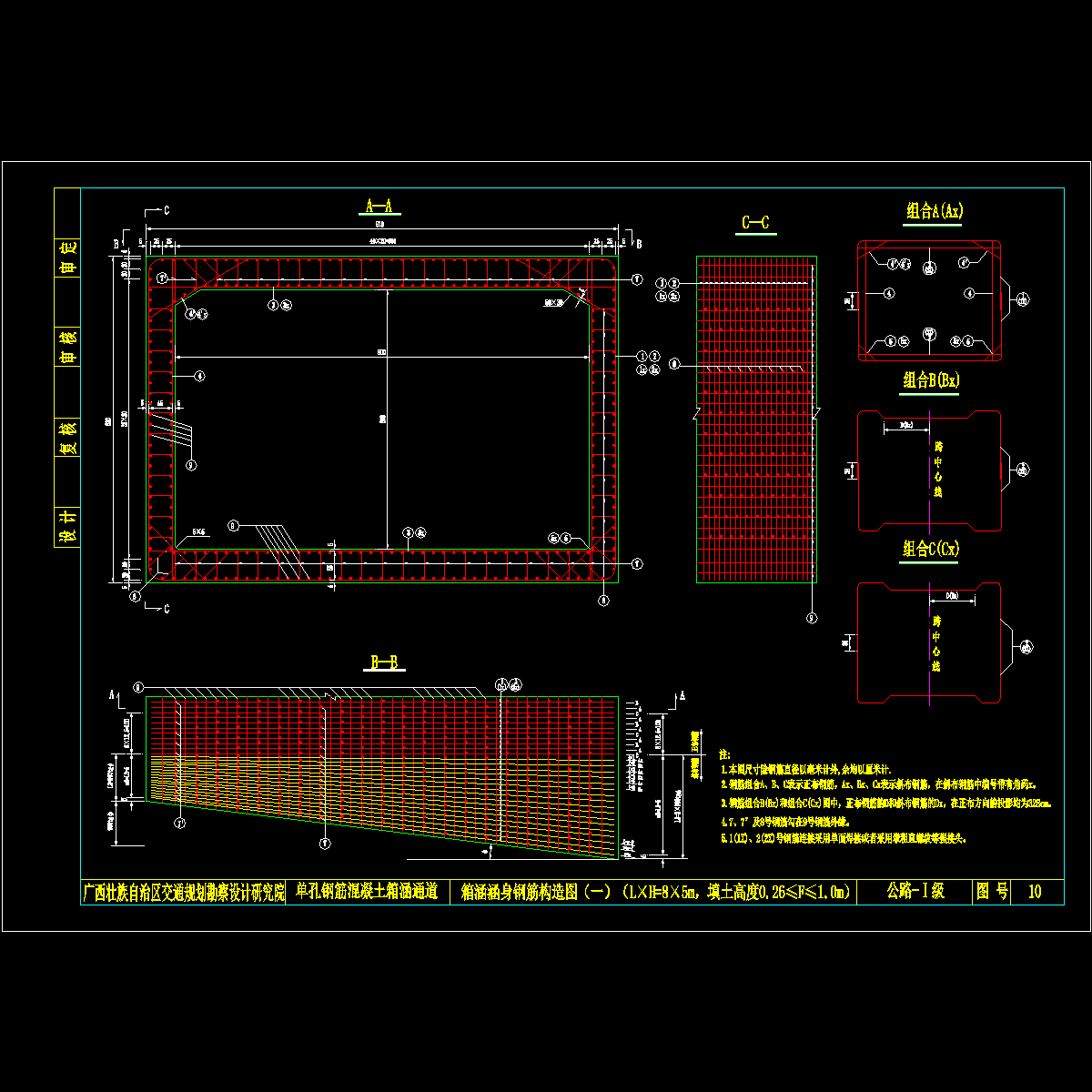

  • 10、箱涵涵身钢筋构造图(一)(8x5填土0.26≤f≤1.0米).dwg
    10、箱涵涵身钢筋构造图(一)(8x5填土0.26≤f≤1.0米).dwg

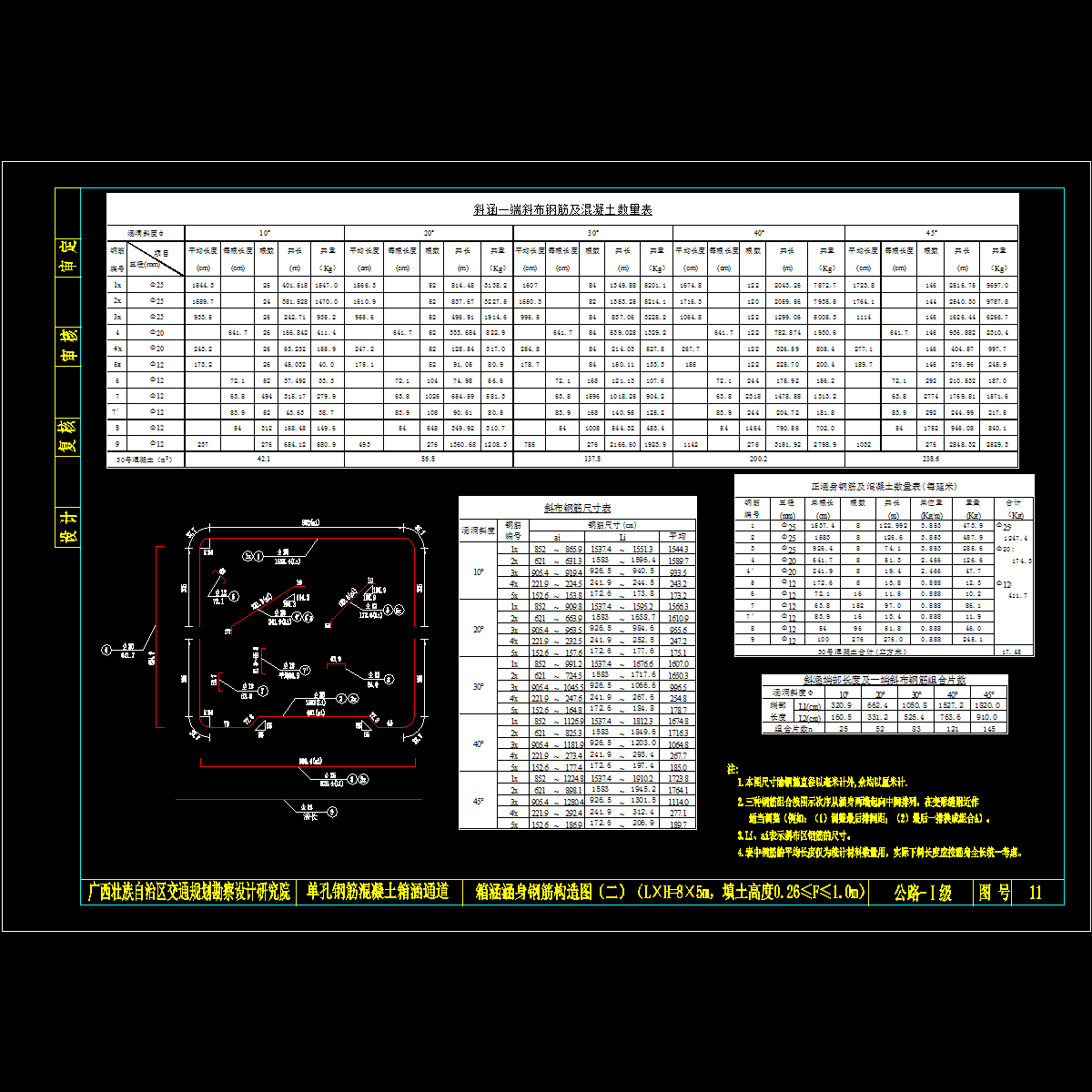

  • 11、箱涵涵身钢筋构造图(二)(8x5填土0.26≤f≤1.0米).dwg
    11、箱涵涵身钢筋构造图(二)(8x5填土0.26≤f≤1.0米).dwg
  • 12、箱涵涵身钢筋构造图(一)(8x5填土1.0<f≤2米).dwg
    12、箱涵涵身钢筋构造图(一)(8x5填土1.0<f≤2米).dwg

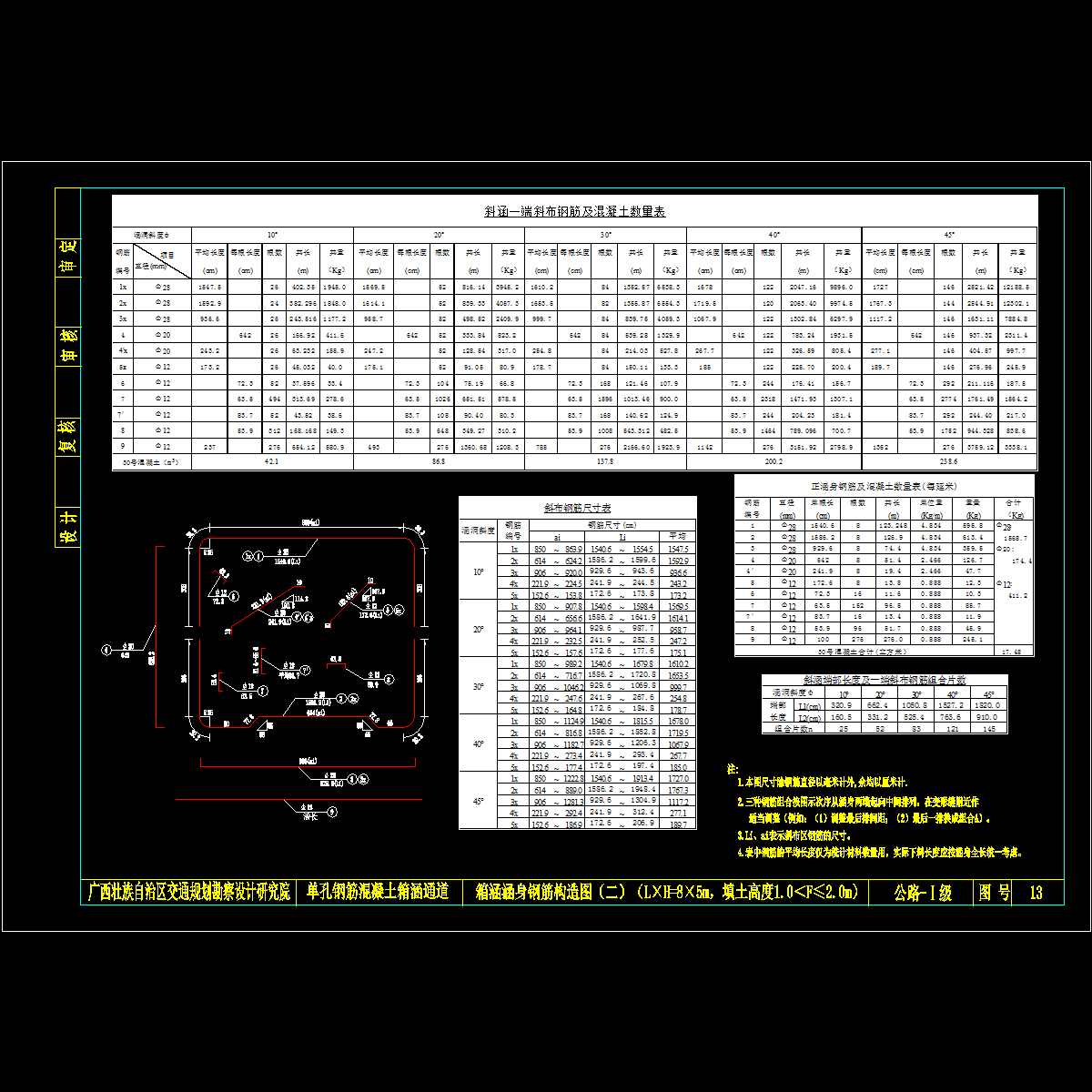

  • 13、箱涵涵身钢筋构造图(二)(8x5填土1.0<f≤2米).dwg
    13、箱涵涵身钢筋构造图(二)(8x5填土1.0<f≤2米).dwg

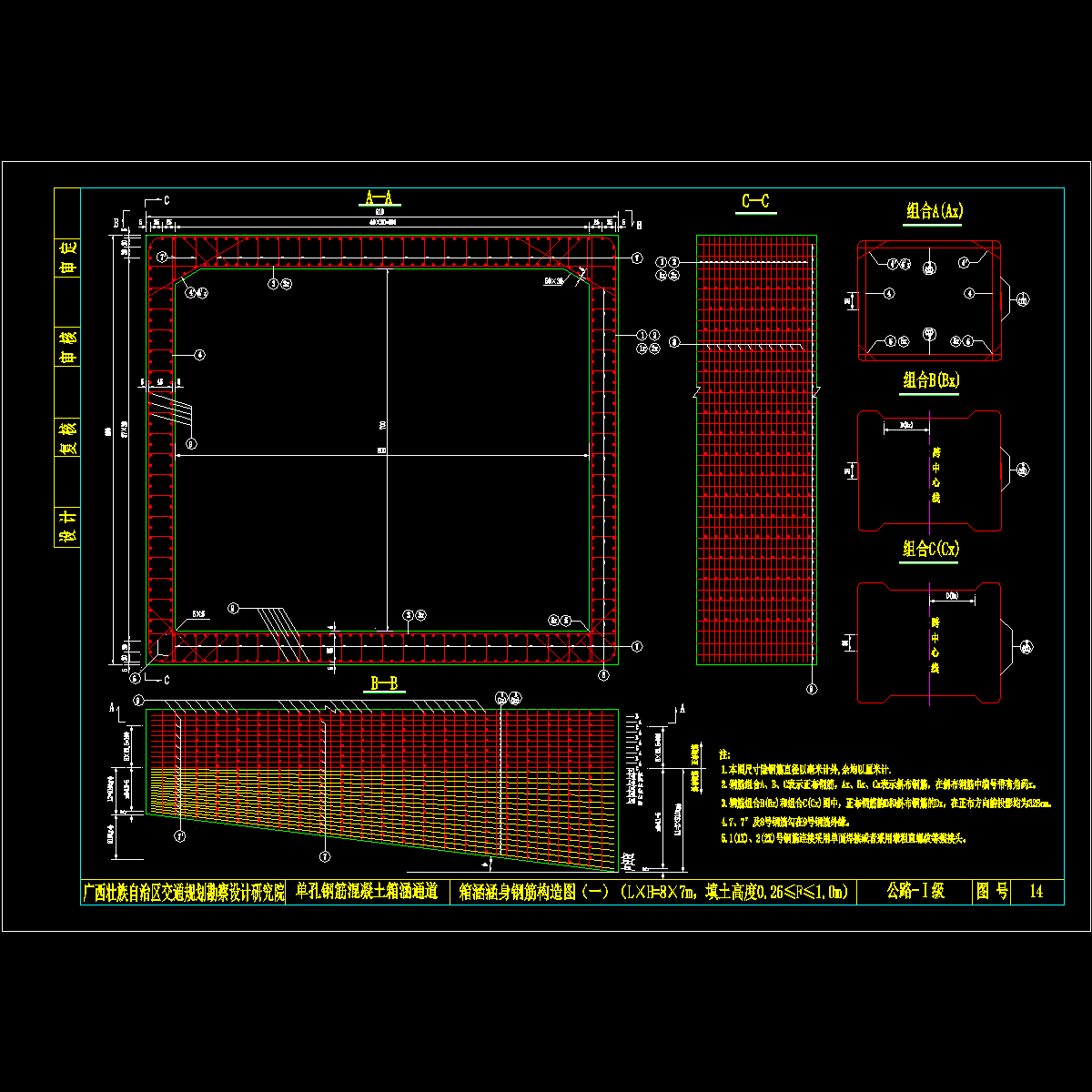

  • 14、箱涵涵身钢筋构造图(一)(8x7填土0.26≤f≤1.0米).dwg
