钢筋混凝土箱涵标准图纸构造图

设计说明 ：

……

附件详情：采用无压力式单孔箱涵设计，洞口型式为八字翼墙和一字翼墙，箱涵施工采用现浇钢筋混凝土。涵台台身的沉降缝一般沿涵长方向每隔4～6m设置一道，沉降缝必须贯穿整个断面（包括基础），缝宽50px，沉降缝的设置应与涵长方向垂直。箱涵基底地基土承载力检测：采用轻便动力触探、静力触探等方法对涵洞基底地基土的承载力进行检测，检测频率一般情况下每10-20m布置一个断面，每个涵洞不少于三个断面，每个断面不少于三个检测点，地质条件复杂时适当加密。

该资料包含：钢筋混凝土箱涵一般布置图(八字翼墙)(0°)、钢筋混凝土箱涵一般布置图(八字翼墙)(5°～25°)、钢筋混凝土箱涵一般布置图(一字翼墙)(0°)、钢筋混凝土箱涵一般布置图(一字翼墙)(5°～25°)、钢筋混凝土箱涵涵身钢筋构造图(一)～(四)(LoxHo=2.0x2.0m)、钢筋混凝土箱涵一字翼墙数量表(0°)、钢筋混凝土箱涵八字翼墙尺寸及数量表(Lo=2.0m)、钢筋混凝土箱涵抗滑键钢筋构造图等。

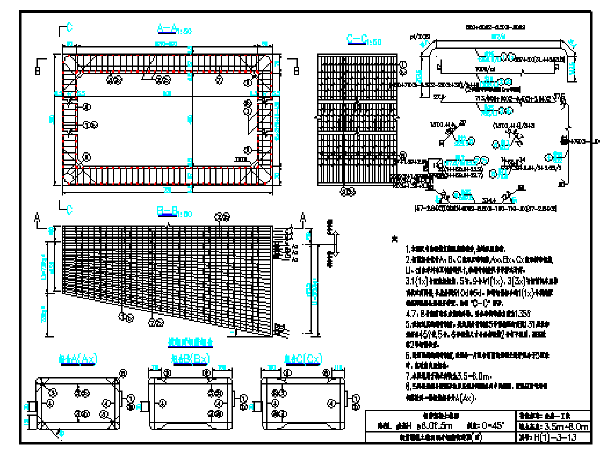

钢筋混凝土箱涵涵身钢筋构造图

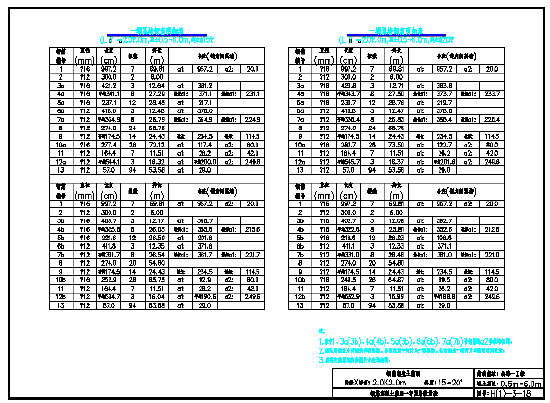

钢筋混凝土箱涵一字翼墙数量表

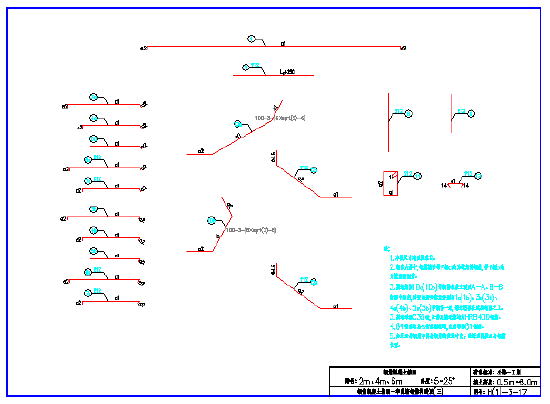

钢筋混凝土箱涵一字翼墙钢筋构造图

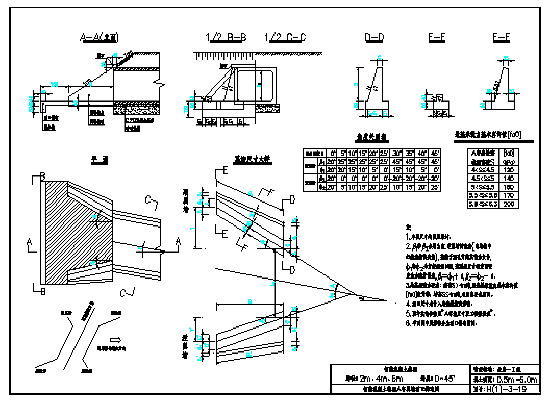

钢筋混凝土箱涵八字翼墙洞口构造图

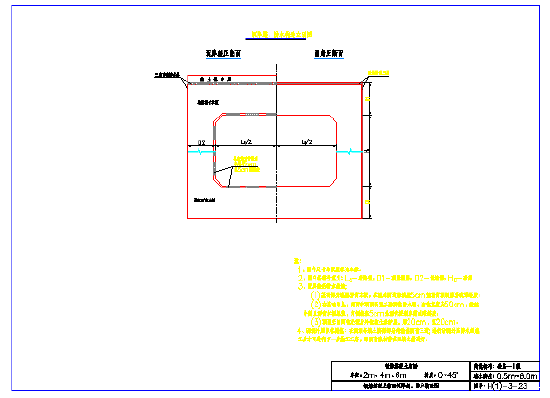

钢筋混凝土箱涵沉降缝、防水构造图

钢筋混凝土箱涵抗滑键钢筋构造图
