城市支路改造工程施工大样图构造图,箱涵标准断面图

该资料为 城市支路改造工程施工图2020(含涵洞设计)， 供大家参考学习。

一、项目概要

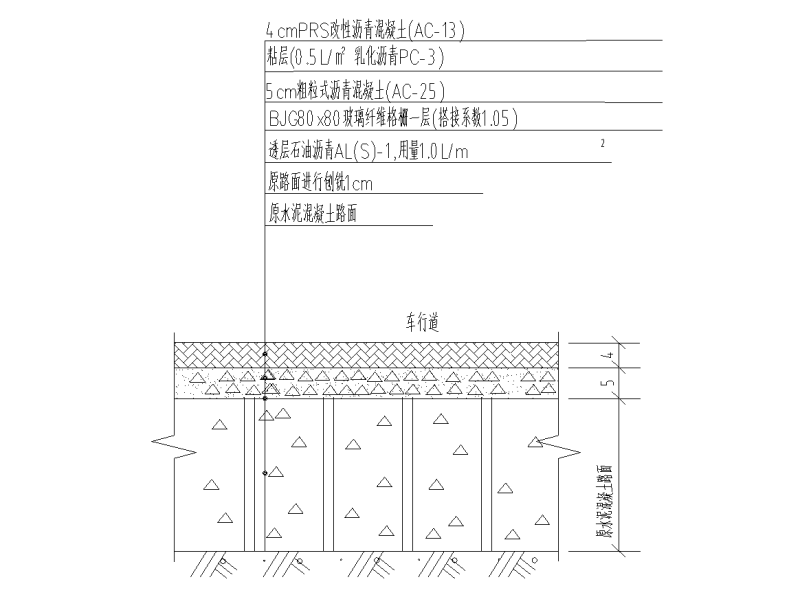

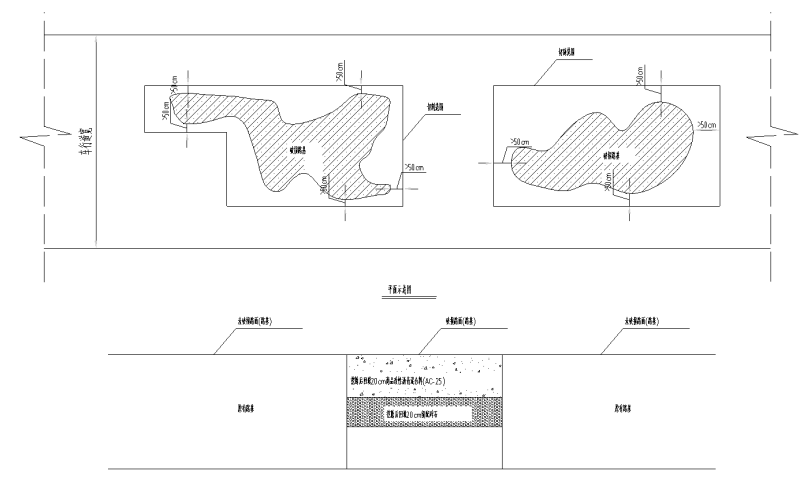

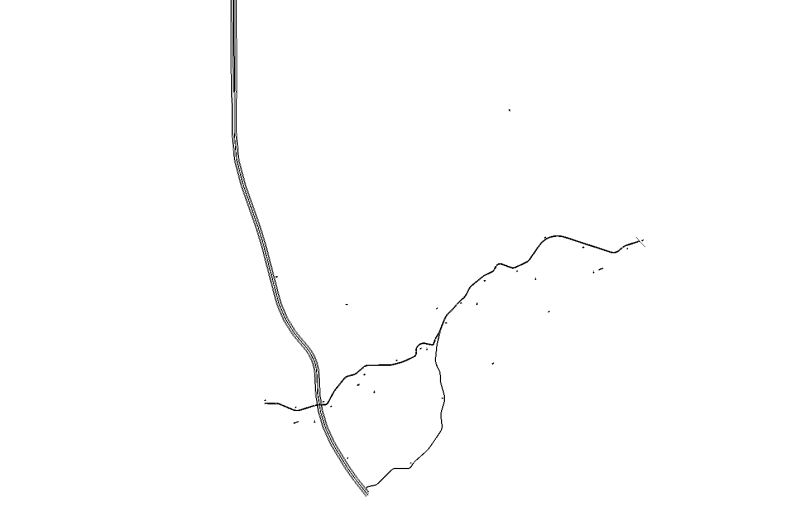

该改造工程是一条东西走向的公路。K0+000～K3+218段现状路面为沥青混凝土路面，K3+218～K3+808.536段为水泥混凝土路面。该道路建成并通车多年，许多地方出现严重的裂缝、龟裂、坑槽。该资料将对现状路面破损处挖除，对路面进行修补。对K3+218～K3+808.536段加铺沥青。道路全长3808.536 m,路基宽度7.5-10m。道路等级为城市支路，设计行车速度40km/h，为双向两车道。该资料及施工范围为现状路基宽度范围内。

现状道路排水方式为明沟排水且无盖板。长时间雨水冲刷容易造成淤泥堆积。道路两侧的边沟需进行清淤。道路两侧基础配套设施不完善，沿线未见路灯及标志标牌，存在安全隐患。

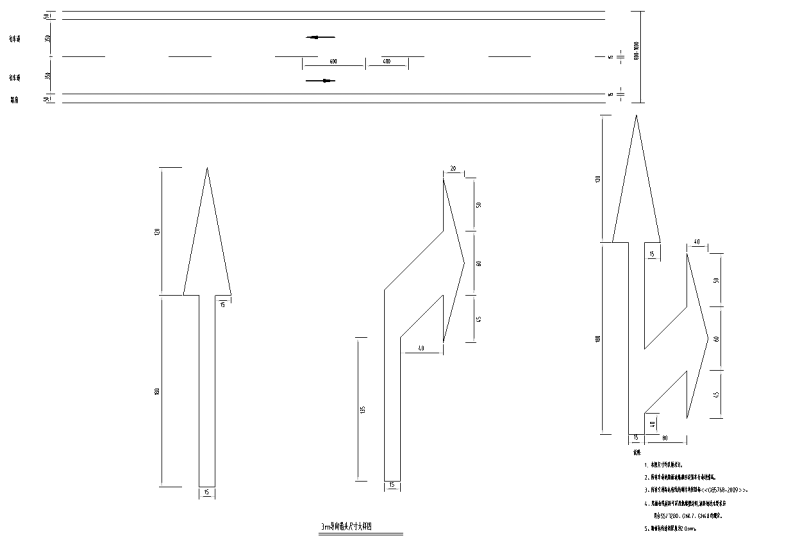

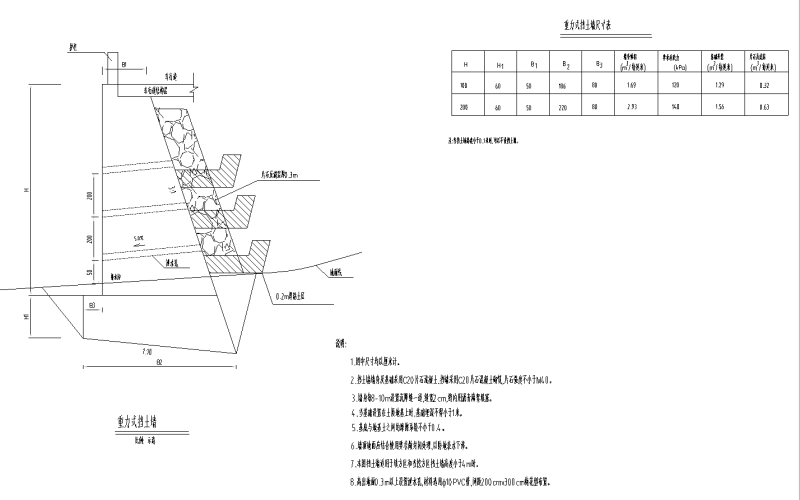

二、相关图片
