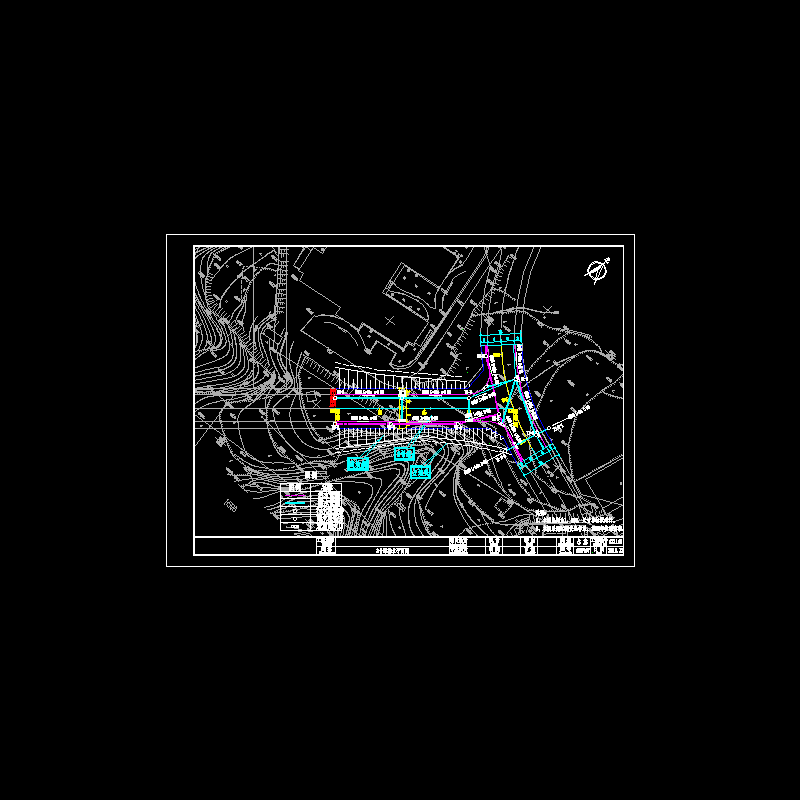

城市支路排水工程CAD施工图纸设计17张

附件详情

本城市支路工程涵括三条道路分别为一号路、二号路和三号路，道路全长525.78m，道路等级为城市支路（Ⅱ）级，设计行车速度为20km/h。
道路标准路幅宽度为18m（3m人行道 6m车行道 6m车行道 3m人行道）。
……
管道：
1.断面形式：雨、污水系统管道断面的形式采用圆形断面。
2．管材：排水管道dn≤800的采用HDPE双壁波纹管，车行道下环刚度采用SN＝8KN/m2，非车行道下采用SN＝4KN/m2。制造及安装应符合《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》(GB/T19472.1-2004)要求，及各企业的产品标准及安装操作手册。
3．管道基础：管道与检查井的地基承载特征值应≥200kPa，达不到要求的地方采用砂石换填。HDPE管采用砂垫层基础。
4．接口：HDPE双壁波纹管采用承插接头，橡胶圈密封。管道承口应放在进水方向，插口放在出水方向。
……
共17张，编制于2011年。
