城市支路道路排水工程CAD施工图纸设计12张

附件详情

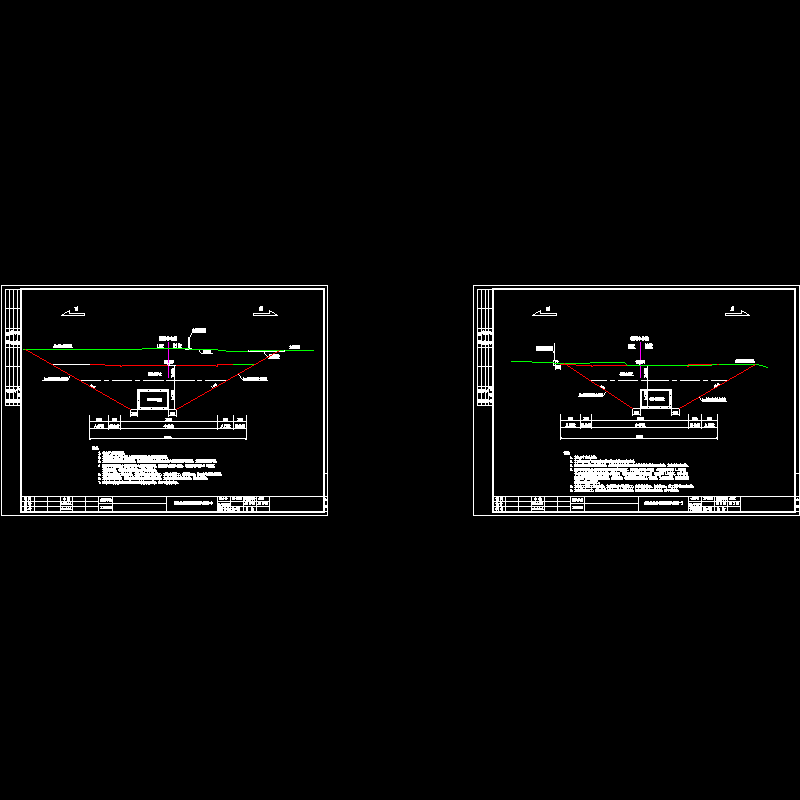

本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。
……
道路设计车速为30km/h，双向2车道，道路规划路幅宽20m，因为道路两厢均为居民小区，特设置了1.5米的绿化带，同时，在有挡墙位置，将绿化带放置在道路外侧，用于遮挡挡墙结构，美化道路。
……
排水体制：根据排水规划本次道路排水体制采用雨、污合流制。

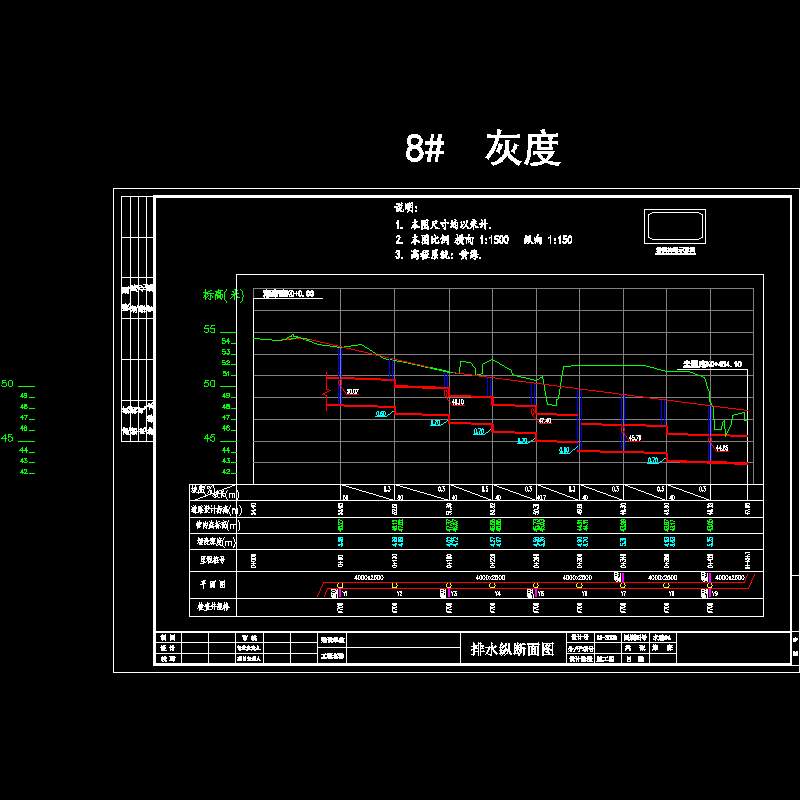

管道布置：道路排水箱涵布置在路幅一侧。
位于车道及人行道路面上的井盖标高要求与路面平齐，设在绿化带的井盖高出地面50mm，井口周围以0.02的坡度向外作护坡。检查井井盖采用重型井盖。
道路两边按图中位置布置预留井，预留井离道路外边线2米，除标注外连接管为d600,坡度0.01。
……
共12张，编制于2012年。
