城市支路道路附属物工程施工图纸设计（排水弱电）

附件详情

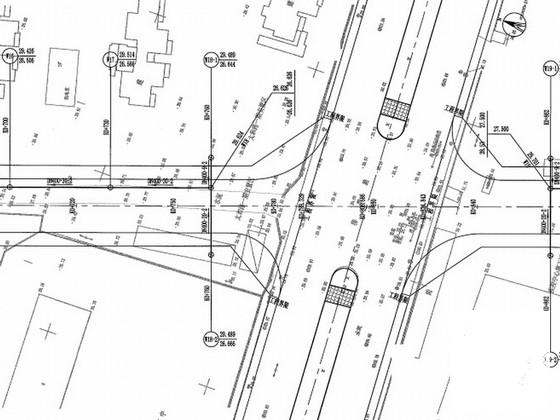

道路红线24米，附属物工程设计分为雨水、污水、给水、弱电4部分：
（1）雨水管道采用单侧布管，布设在车行道下，道路西侧距道路中心线5.5米；
（2）污水管道采用单侧布管，布设在车行道下，道路东侧距道路中心线5.5米；
（3）给水管道采用单侧布管，布设在人行道下，道路西侧距道路中心线10米；
（2）弱电管道采用单侧布管，布设在车行道下，道路西侧距道路中心线11.5米；
……
主要技术标准：
道路等级：城市支路
交通等级：中等
设计车速：30km/h
道路红线宽度：20m
设计标准轴载：BZZ-100
道路设计年限：10年
停车视距：30m
……
路面结构设计：
4cm厚细粒式沥青混凝土（AC-13）+粘层+5cm厚中粒式沥青混凝土（AC-16）+玻纤格栅（满铺）+透封结合层+32cm厚水泥稳定碎石（分两层碾压）+20cm石灰稳定土（12%）。
……
共82张，。
