城市支路道路工程及排水工程CAD施工大样图设计38张

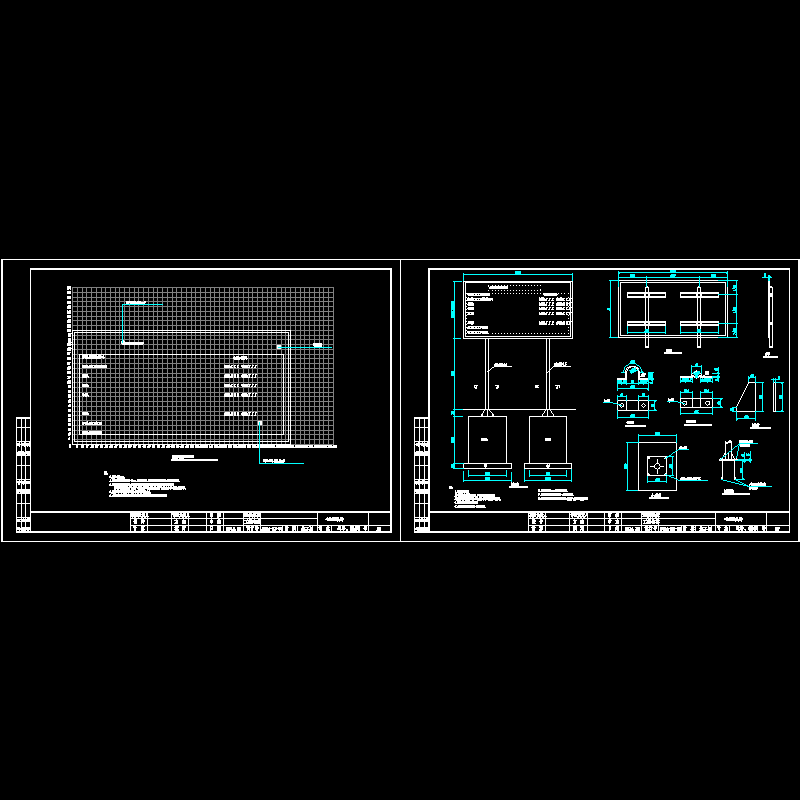

附件详情

本道路延伸段长度为228.84m，按城市支路设计，设计车速为30Km/h，道路交通量达到饱和状态时的设计年限为10年。道路路面结构达到临界状态的设计年限为10年。
本道路工程横断面总宽为16m。横断面详细布置见标准横断面图。路面采用沥青路面，机动车道采用三层结构，上层为4cm厚改性沥青混凝土（AN－13C），中层为6cm厚中粒式普通沥青混凝土(AC－20C)，下层为8cm厚粗粒式普通沥青混凝土(AC－25C)；沥青混凝土顶面容许弯沉值0.41mm。沥青混合料的孔隙率要求：AC－13C为3%～5%，AC－20C为3%～5%，AC－25C为 3%～5%。沥青混合料必须按规比设计方法，经配合比设计确定矿料级配和沥青用量。
……

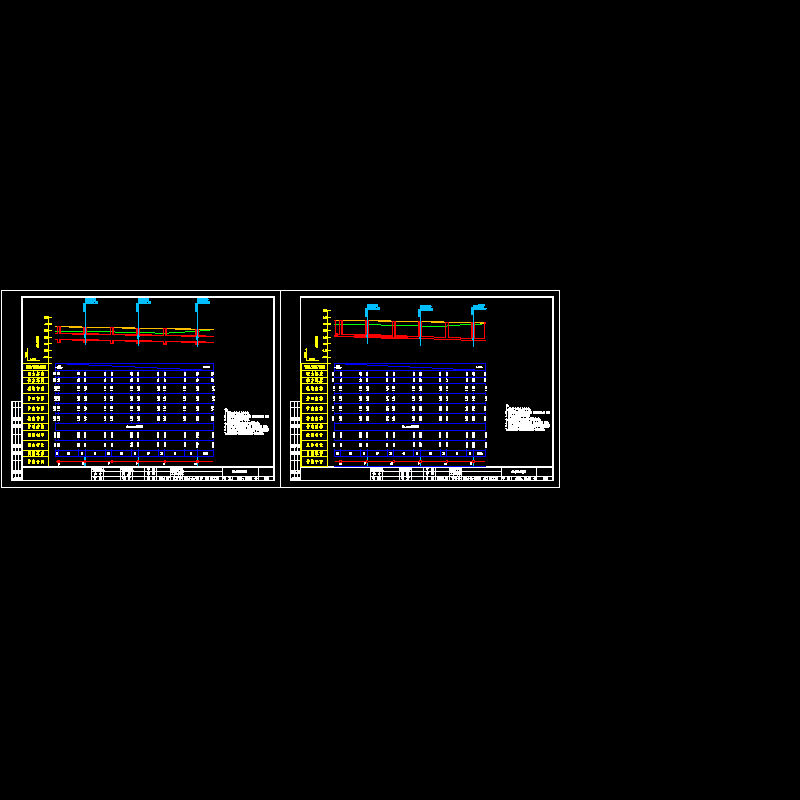

排水项目概要：
1.雨、污水主管布置详见排水平面图，雨水排入金港路预留雨水井，污水排入金港路预留污水管。
2.雨污水管均采用聚乙烯（PE）缠绕增强管（B型结构管壁）,管道环刚度≥8KN/m2，电热熔链接，开挖施工，360°砂石管基。
3. 雨水口与窨井的连接管分别采用Φ300管，雨水横管i≥1%，雨、污水预留管分别采用Φ500、Φ300。雨、污水预留管均留出红线外1m，预留管坡度均采用i＝0.3%。所有预留管管口均做预留井。
……
共38张，编制于2014年。
