20m宽城市支路工程全套施工图纸

附件详情

设计概况:
道路全长1537.319米。该资料的主要内容包括:平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、人行道上的树穴、无障碍通行设施、交叉口设计以及排水工程(见排水工程施工图设计)等。
横断面具体设置如下:
道路全宽20米,横断面为: 3.0米(人行道)+3.0米(绿化带)+8.0米(车行道)+3.0米(绿化带)+3.0米(人行道)
......
技术标准:
1)道路等级:城市支路。
2)计算行车速度:V=20km/h。
3)道路横坡度:机动车道及非机动车道均采用:2%,人行道1%;
4)荷载标准: 道路路面:BZZ-100;
5)设计年限:沥青混凝土路面12年。
......
设计于,共42张设计图。

路面结构

一般路基处理图

竖向设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

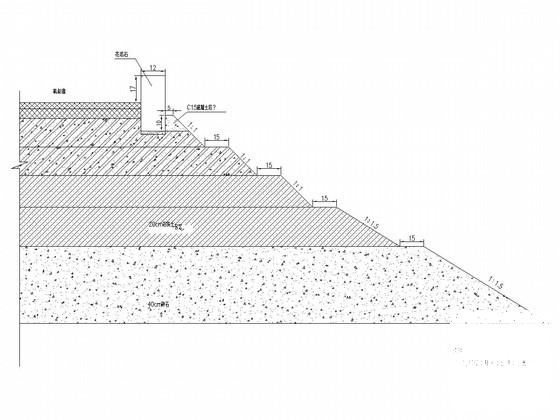

  • 城市支路工程施工图 - 1
    城市支路工程施工图 - 1
  • 城市支路工程施工图 - 2
    城市支路工程施工图 - 2
  • 城市支路工程施工图 - 3
    城市支路工程施工图 - 3
  • 城市支路工程施工图 - 4
    城市支路工程施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
