钢筋混凝土箱涵标准图纸构造图和布置图,设计说明

设计说明 目录：

一、技术标准及设计规范

二、技术指标

三、主要材料

四、设计要点

五、施工注意事项

六、适用条件

……共计5页，

附件详情：箱涵施工采用现浇钢筋混凝土，跨径：2.0、4.0、6.0m；斜度：0°～45°，5°一级（涵洞轴线与路线法线之夹角）；荷载等级：公路 －Ⅰ级；结构设计安全等级：三级。斜涵涵身视为正交涵洞简化计算，计算跨径与涵洞长度方向垂直。

该资料包含：钢筋混凝土箱涵水力计算表、钢筋混凝土箱涵一般布置图、钢筋混凝土箱涵构造尺寸及数量表、钢筋混凝土箱涵一字翼钢筋构造图、钢筋混凝土箱涵八字翼尺寸及数量表、钢筋混凝土箱涵地基换填垫层法等，共计26张。

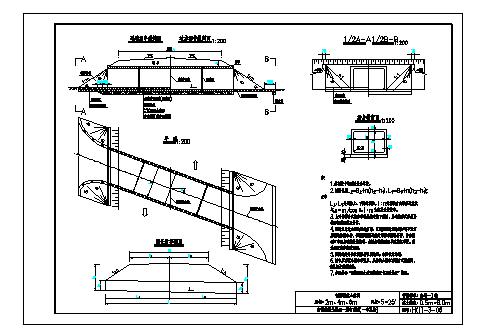

钢筋混凝土箱涵一般构造图1

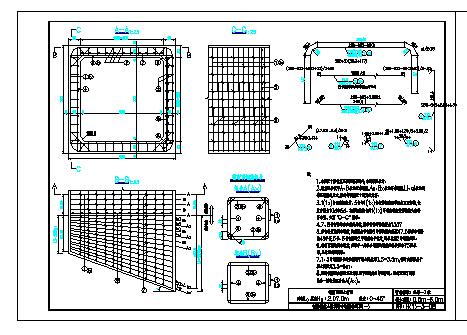

箱涵涵身钢筋构造图

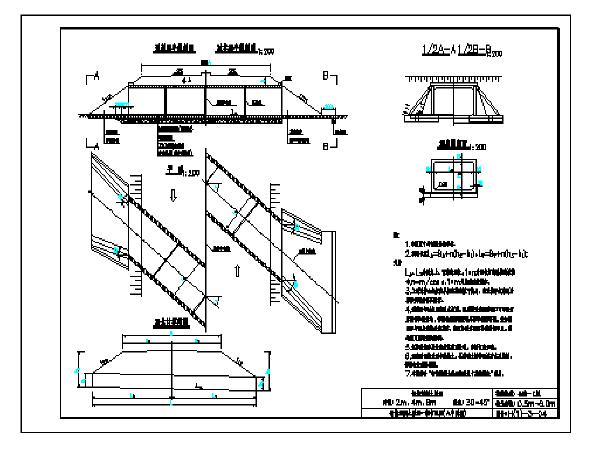

钢筋混凝土箱涵一般构造图2
