单孔钢筋混凝土箱涵通道通用图纸(24张).dwg

技术指标:    跨径×净高: 6×5、8×5、8×7米    斜 交 角: 0°、10°、20°、30°、40°、45°    荷 载: 公路-Ⅰ级    涵顶填土高: 0.26~4.0米   ......   设计要点:    (一)箱涵按整体闭合框架计算内力。顶、底板按受弯构件配置钢筋(不计轴向力的影响),侧墙按偏心受压构件计算;涵身纵向配筋按不小于3‰配筋率设置,可不作整体计算。    (二)涵身荷载:涵身所受荷载包括涵身自重、涵身侧面及顶面填土、铺装的压力,不计涵内底板上路面。涵身所受活载的考虑,明涵按45o角扩散车轮荷载,并计入冲击力;暗涵按30o角扩散车轮荷载,不计冲击力;不计涵内底板所受人群、车辆荷载的影响。土容重采用19KN/m3,内摩擦角采用35o。    (三)温度应力按±10℃考虑,并考虑了底板、侧墙与顶板分期浇筑时的混凝土的收缩影响,此项按降温15℃处理。    (四)斜涵涵身的计算,仍试作正交通道计算。   ......  ,共24张CAD设计图。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

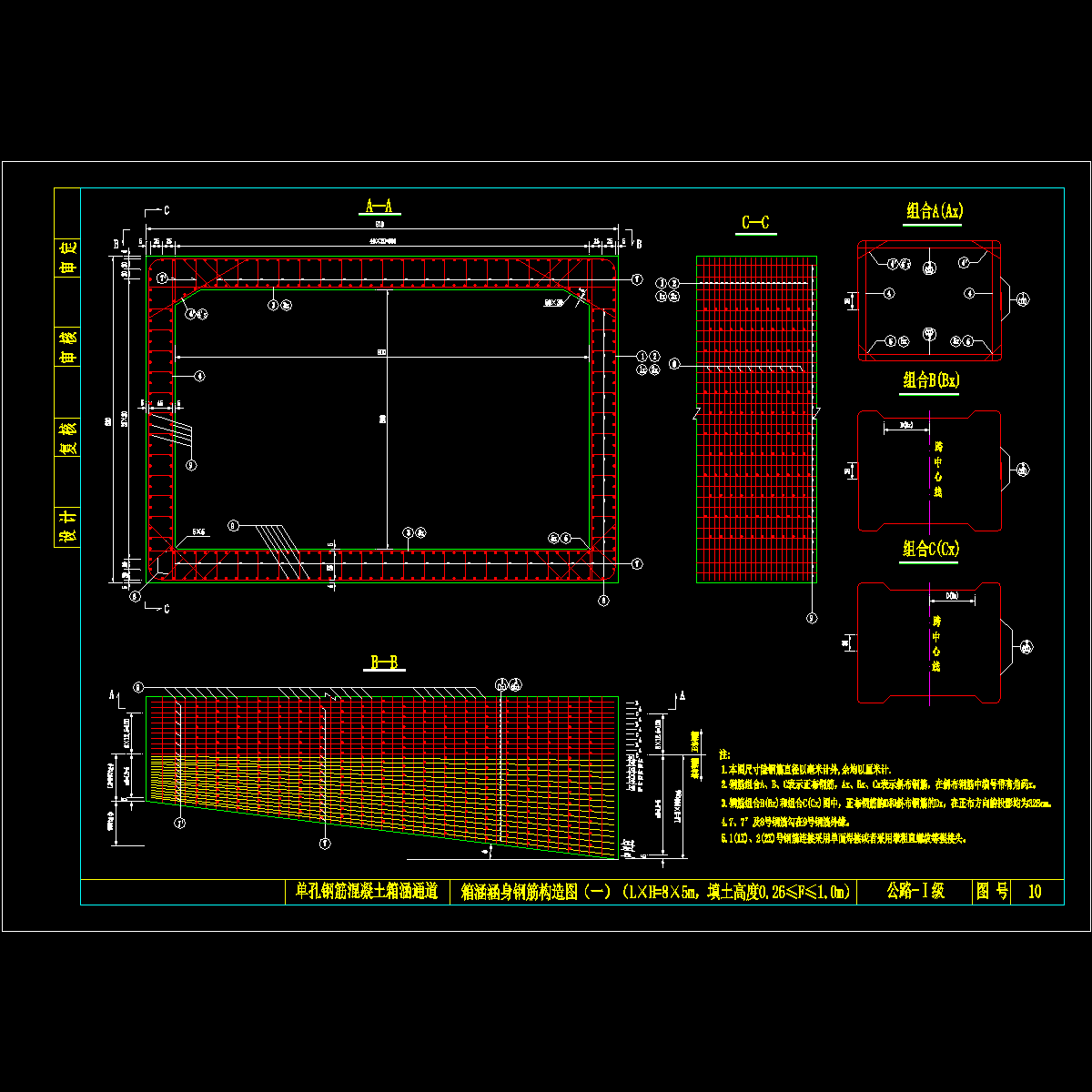

  • 10、箱涵涵身钢筋构造图(一)(8x5填土0.26≤f≤1.0米).dwg
    10、箱涵涵身钢筋构造图(一)(8x5填土0.26≤f≤1.0米).dwg
  • 11、箱涵涵身钢筋构造图(二)(8x5填土0.26≤f≤1.0米).dwg
    11、箱涵涵身钢筋构造图(二)(8x5填土0.26≤f≤1.0米).dwg
  • 12、箱涵涵身钢筋构造图(一)(8x5填土1.0<f≤2米).dwg
    12、箱涵涵身钢筋构造图(一)(8x5填土1.0<f≤2米).dwg

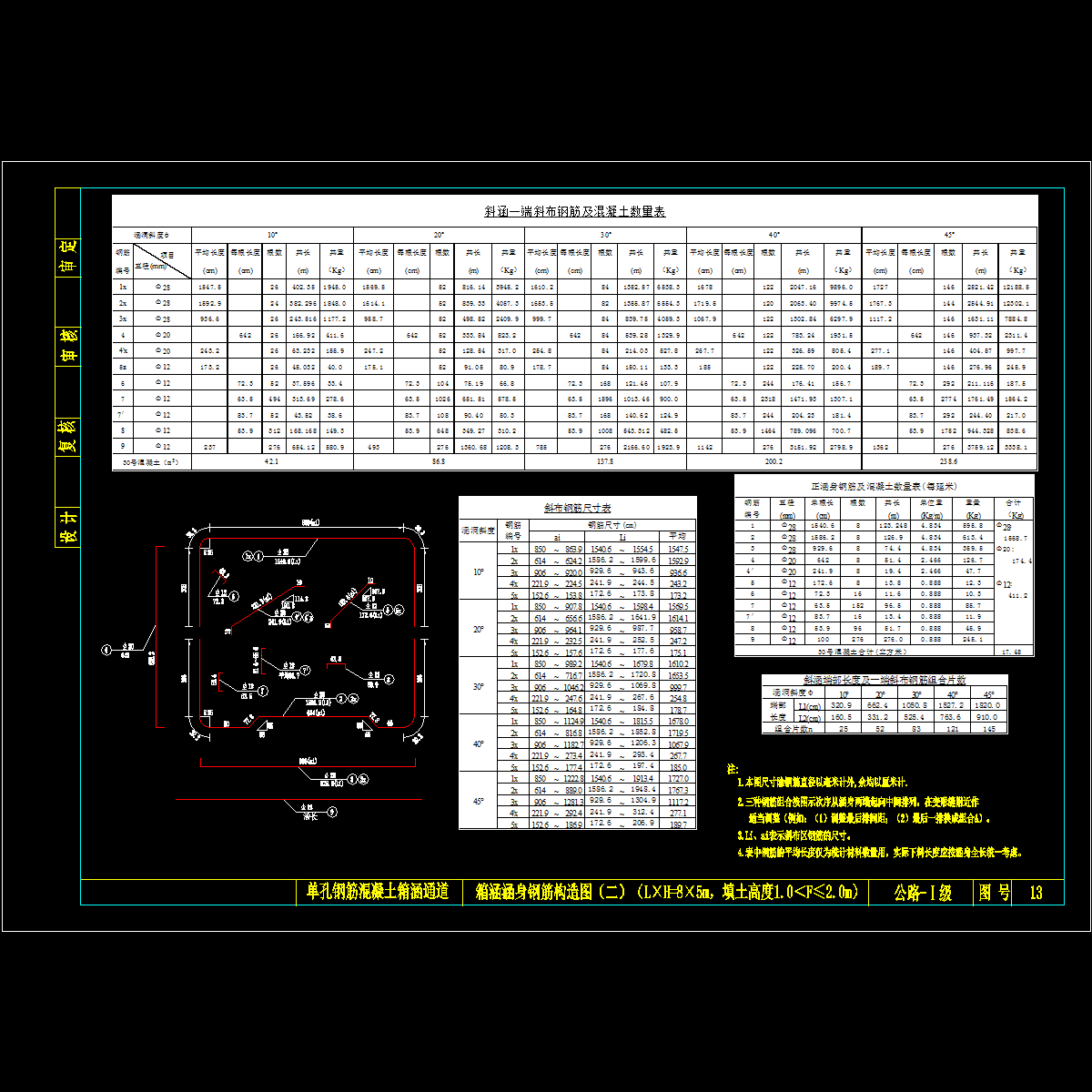

  • 13、箱涵涵身钢筋构造图(二)(8x5填土1.0<f≤2米).dwg
    13、箱涵涵身钢筋构造图(二)(8x5填土1.0<f≤2米).dwg

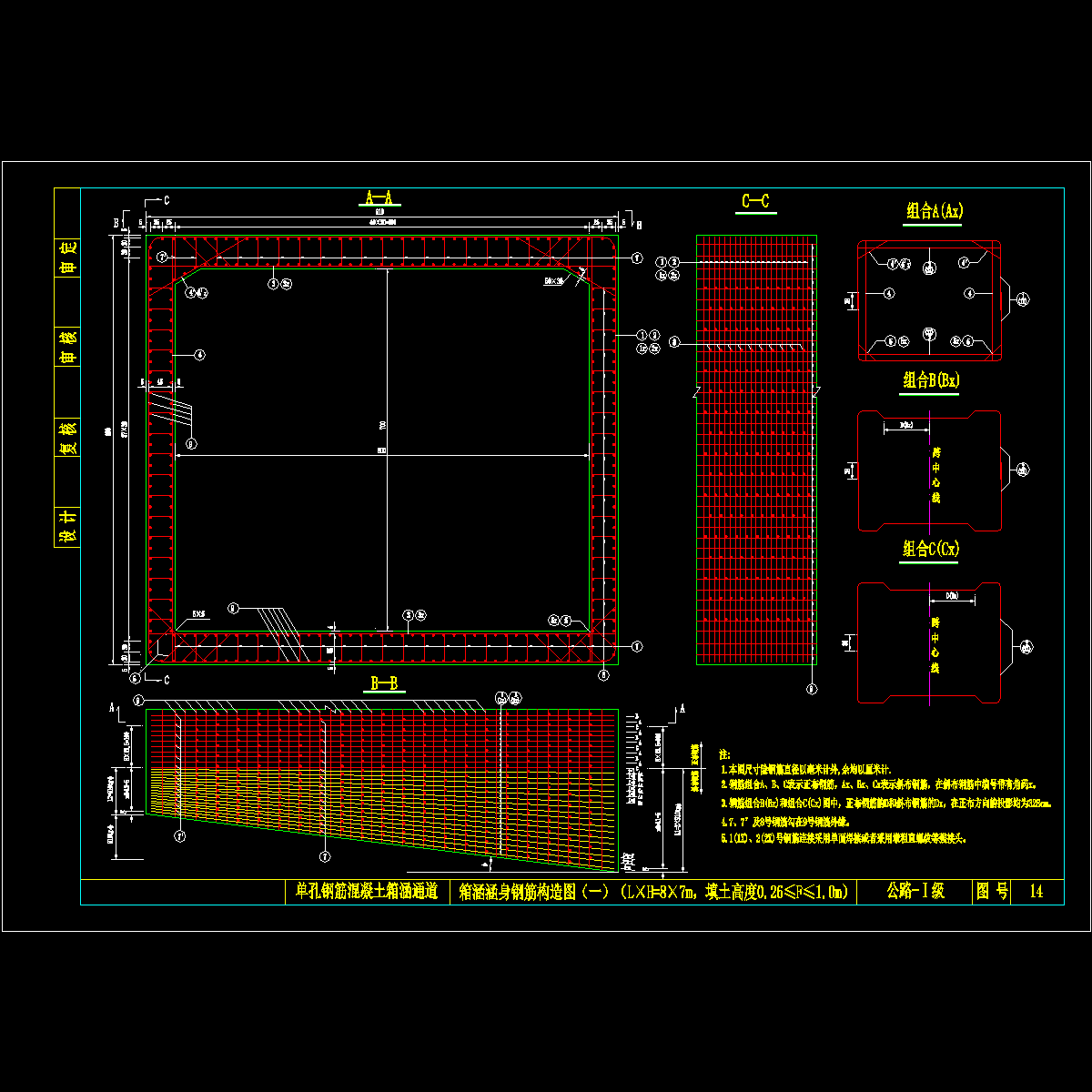

  • 14、箱涵涵身钢筋构造图(一)(8x7填土0.26≤f≤1.0米).dwg
    14、箱涵涵身钢筋构造图(一)(8x7填土0.26≤f≤1.0米).dwg
  • 15、箱涵涵身钢筋构造图(二)(8x7填土0.26≤f≤1.0米).dwg
    15、箱涵涵身钢筋构造图(二)(8x7填土0.26≤f≤1.0米).dwg
  • 16、箱涵涵身钢筋构造图(一)(8x7填土1.0<f≤2.0米).dwg
    16、箱涵涵身钢筋构造图(一)(8x7填土1.0<f≤2.0米).dwg
  • 17、箱涵涵身钢筋构造图(二)(8x7填土1.0<f≤2.0米).dwg
    17、箱涵涵身钢筋构造图(二)(8x7填土1.0<f≤2.0米).dwg
  • 18、明涵通道牛腿钢筋构造图.dwg
    18、明涵通道牛腿钢筋构造图.dwg
  • 19、明涵通道搭板钢筋构造图.dwg
    19、明涵通道搭板钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
