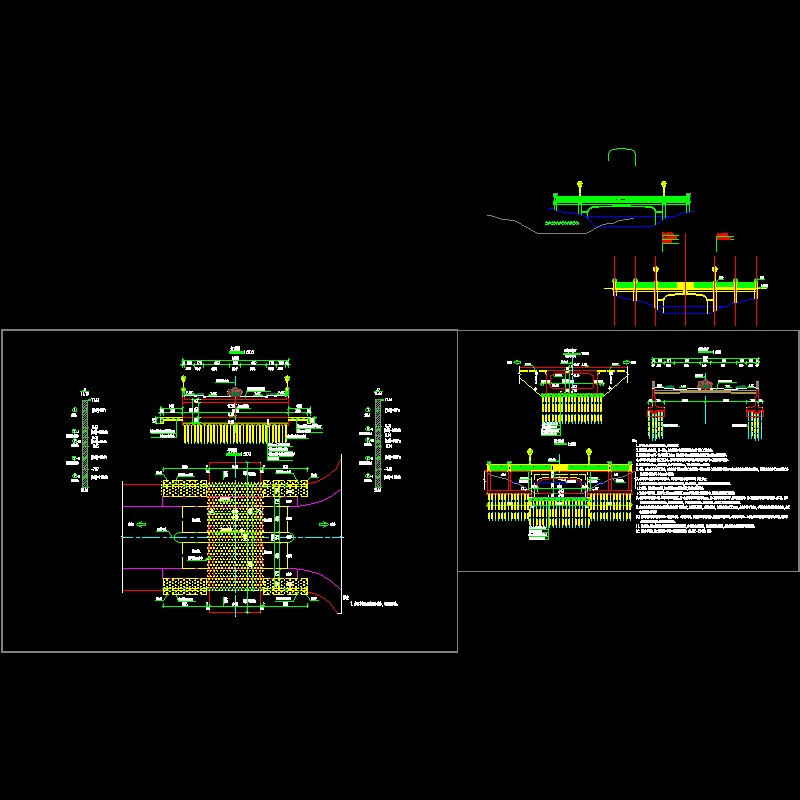

单孔8×2.8m箱涵桥设计CAD施工图纸

附件详情

项目概要：
本项目位于小区出入口新建一座单孔8×2.8m箱涵，箱涵总长19.6m。
技术标准：
（1）荷载等级：汽车荷载，城-B级；人群荷载按照《城市桥梁设计规范》（CJJ 11-2011）第10.0.5条规定计算取值。
（2）抗震要求：设计地震分组为第一组，设计地震动峰加速度值为0.10g，抗震设防类别为丁类，地震基本烈度为7度，抗震设防措施等级为7度。
（3）设计洪水频率：百年一遇；洪水位11.6m；常水位10.5m；设计过水流量为13.24m3/s；无通航要求。
（4）高程系：吴淞高程系。
（5）坐标系：南京地方坐标系。
（6）设计基准期：100年。
（7）设计使用年限：30年。
（8）设计安全等级：二级。
（9）耐久性环境类别：Ⅰ类环境。
（10）区域气温分区：温热地区。
……
共计15张（2013年编制）
