单孔8米装配式农用梁桥CAD施工图纸

桥型结构:    8米桥采用标准化装配式钢筋混凝土梁式平桥, 单孔净跨8米(1孔×8米),桥面净宽4米,桥面跨中标高高于设计田面标高1.46米,纵坡1%,横坡1.5%,桥板采用钢筋砼实心板,桥台基础为二根直径80厘米钻孔灌注桩,灌注桩入土深度暂定25.0米,施工中探明地质情况后再行调整桩的入土深度,为摩擦桩。桩承台为0.75米厚现浇砼, 台身为M10水泥砂浆砌条石, 厚90厘米。考虑台身高度低且台后基础原为老路路基,台后采用矿碴回填结构。   ......   设计于2002年,共6张CAD设计图。

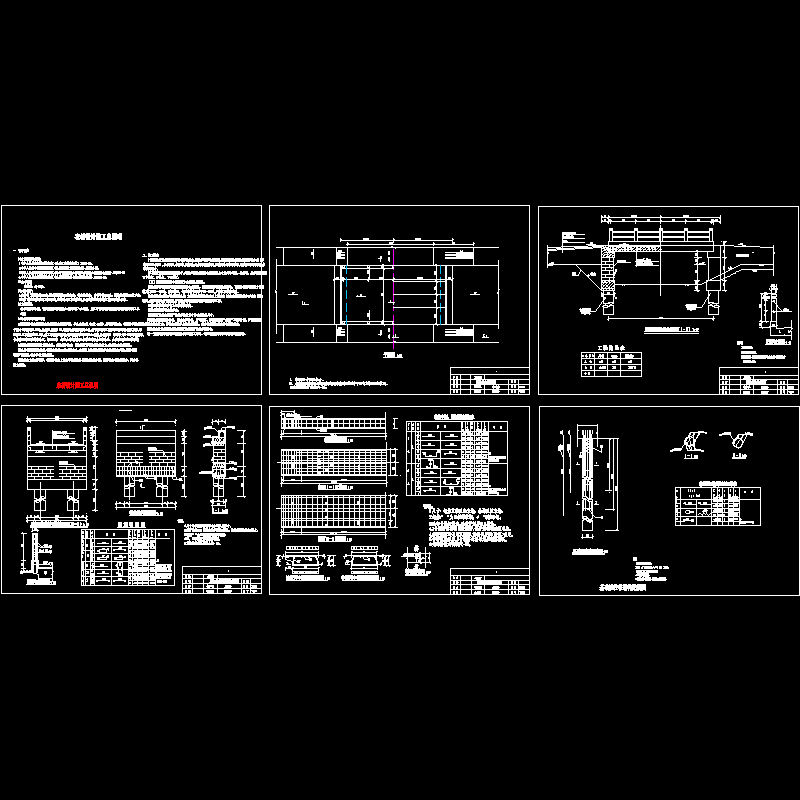

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
