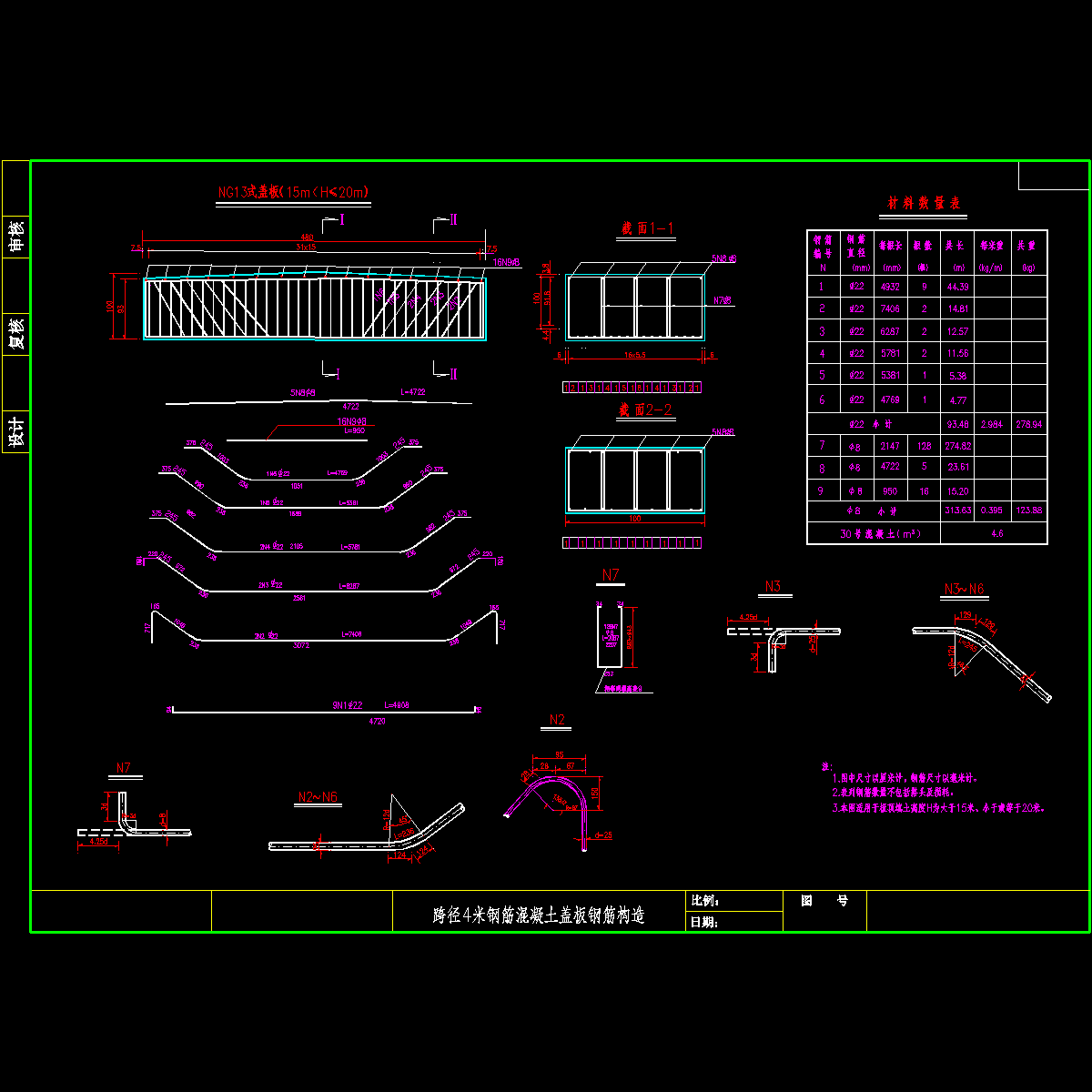

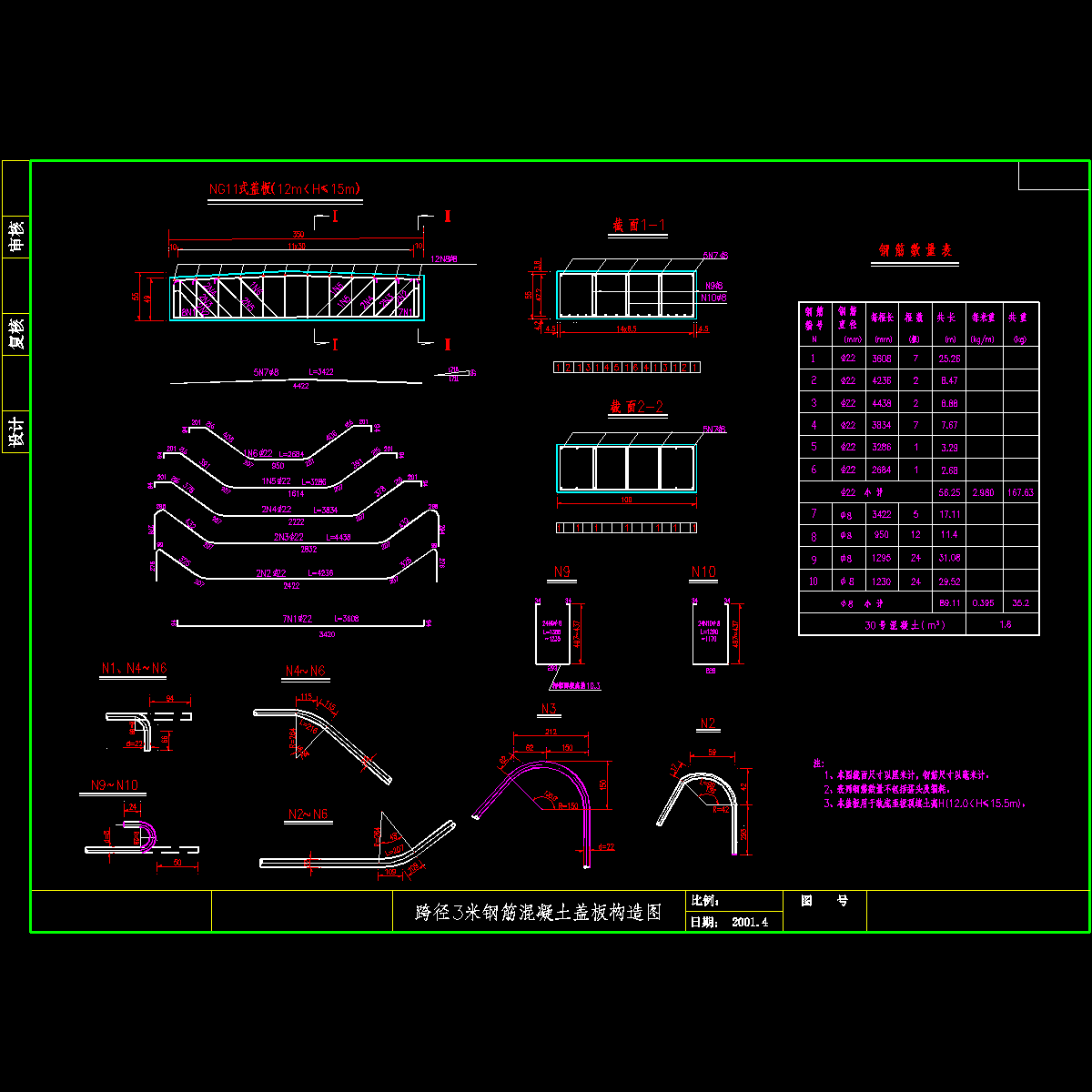

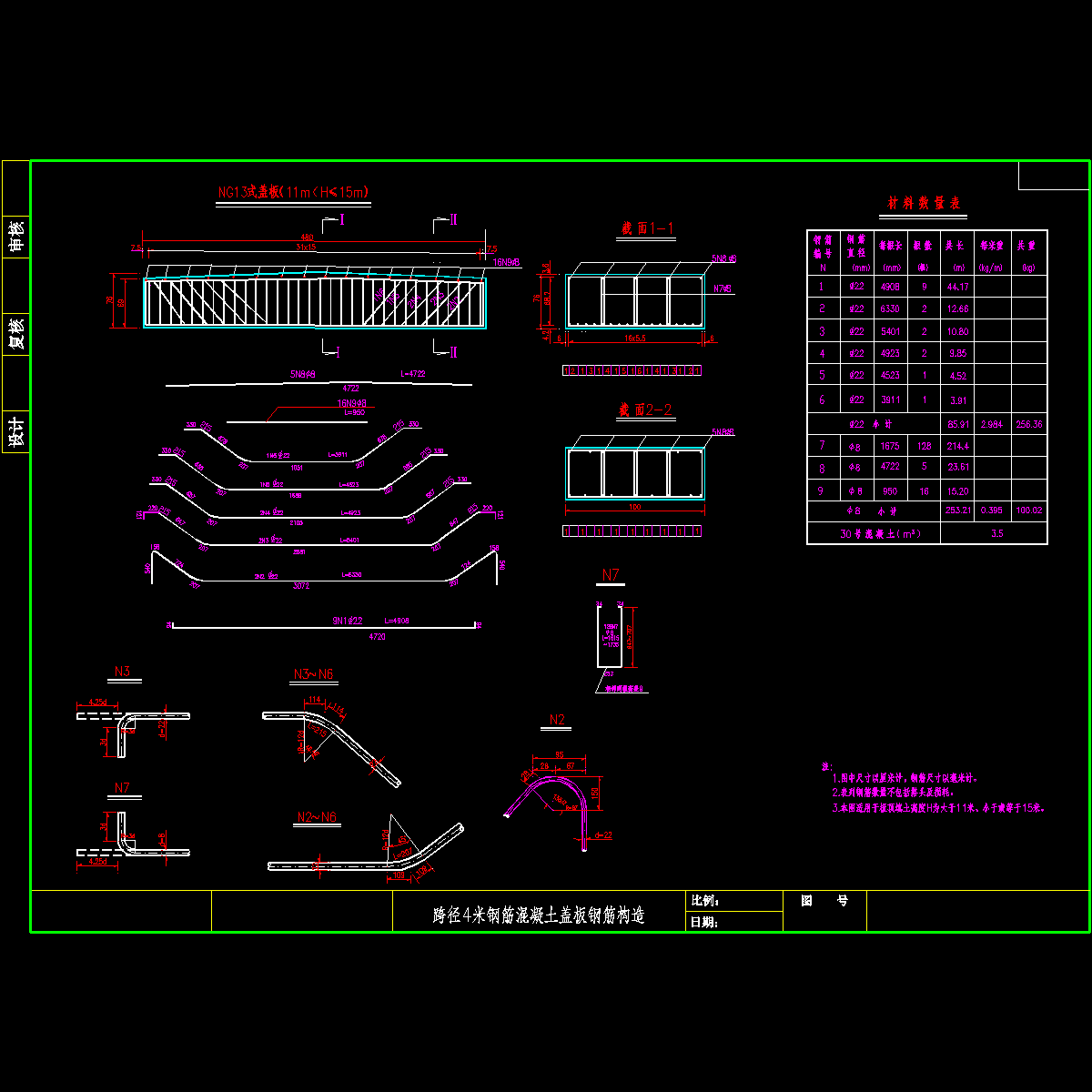

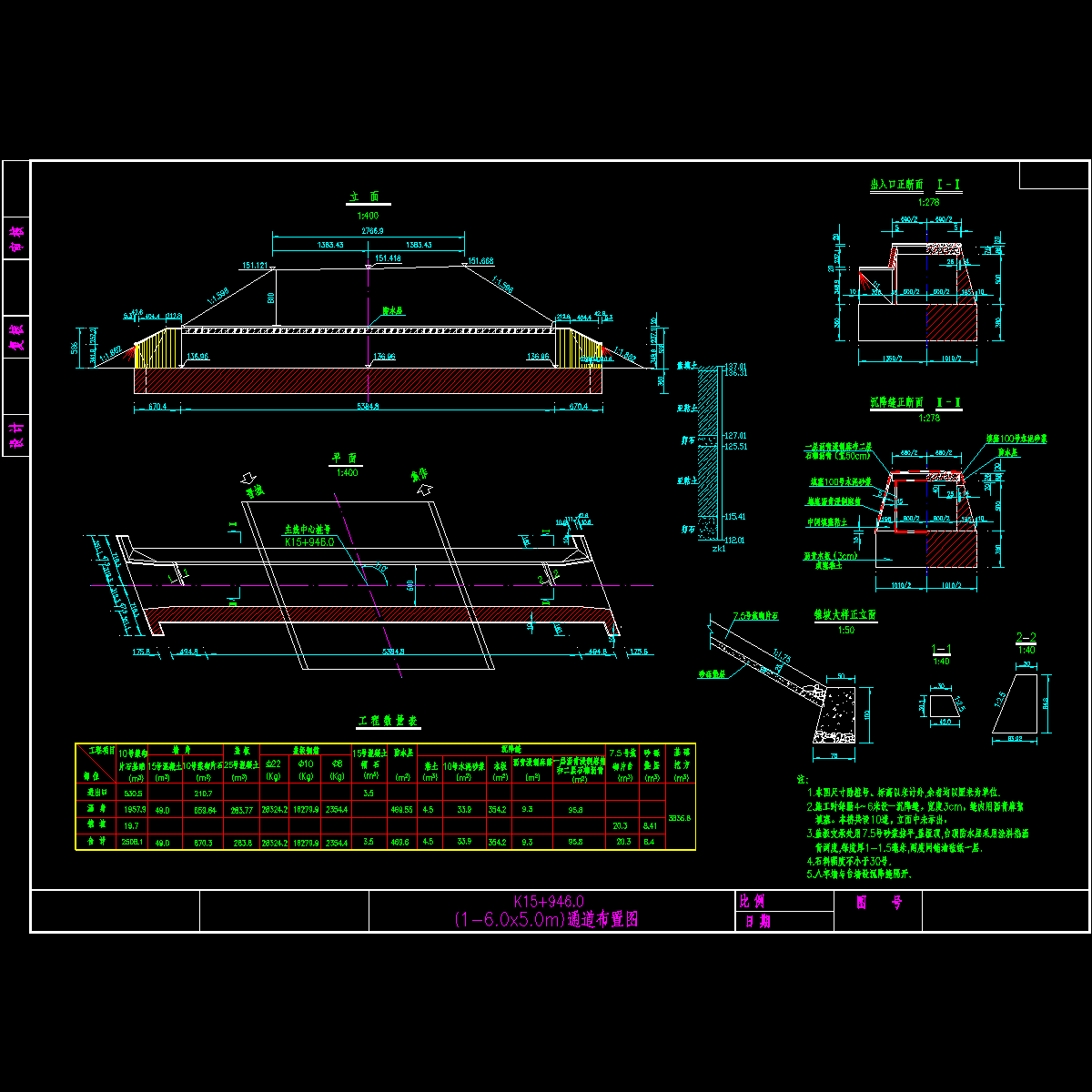

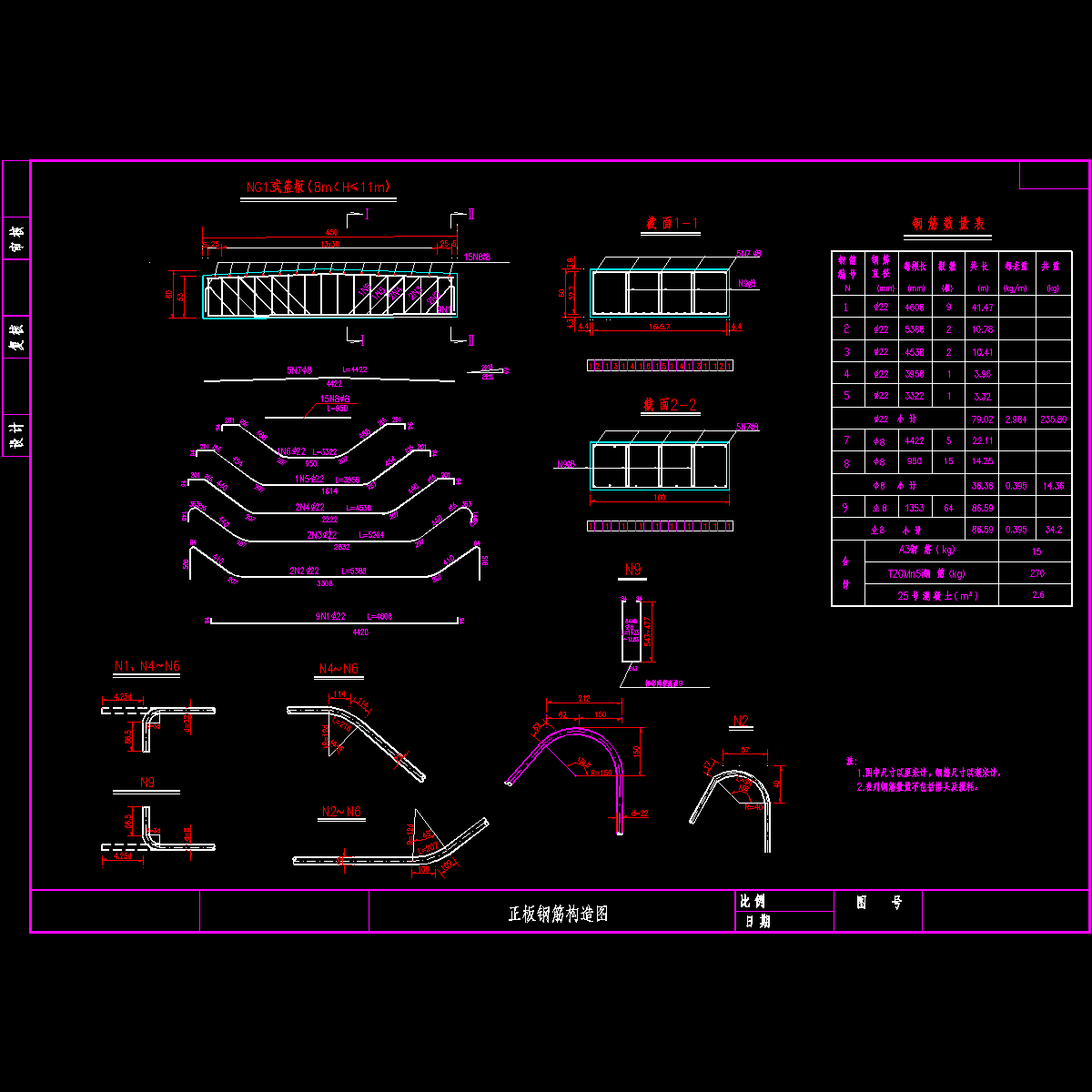

高填土盖板箱涵通用设计图纸（21张）.dwg

设计要点： 　　 1、涵身盖板按支承于边墙上简支梁计算，盖板计算跨度按涵洞净孔加一 　　定长度计算。 　　 2、钢筋混凝土盖板系按弹性理论设计，除验算其挠曲应力及主拉应力外， 　　并计算了裂缝宽度。 　　 3、涵身边墙下端固结于基础上，下端受板的支撑，使两侧边墙顶紧，起 　　共同变形作用，故按上端为铰接弹性支承，下端为固结之变截面立柱进行计算。 　　 4、洞身基础均采用刚性联合整体（整体基础）。 　　...... ，共21张CAD设计图。
