高速公路盖板涵通用CAD图纸（12张）

附件详情

本图按正交涵洞布置，当为斜交涵洞时，涵中部板必须垂直涵台安装，
其两端用梯形块盖板协调，原则上不用升高端墙洞口。梯形块的顶宽不应小于75cm，请设计者自行设计。
本图适用于涵底坡度i≤5%的缓坡涵，当i>5%时，请按JTG D61-2005第7.0.4条规定精神，优化基础设计。
当开挖揭示地基土容许承载力满足设计要求时基础直接筑在其上，反之，则必须对地基进行处理。
台帽雉墙宽c1值见图号6、7，设计布筋仅在靠墙面30cm范围内。
台帽混凝土C25，采用立模现浇，并在沉降缝设置处全断面断开。
……
盖板涵一般构造图（分离式基础、整体式基础）
预制盖板钢筋构造图
盖板涵台帽钢筋构造图（90°)
盖板涵台身及基础工程量（90°)
洞口尺寸及工程数量表

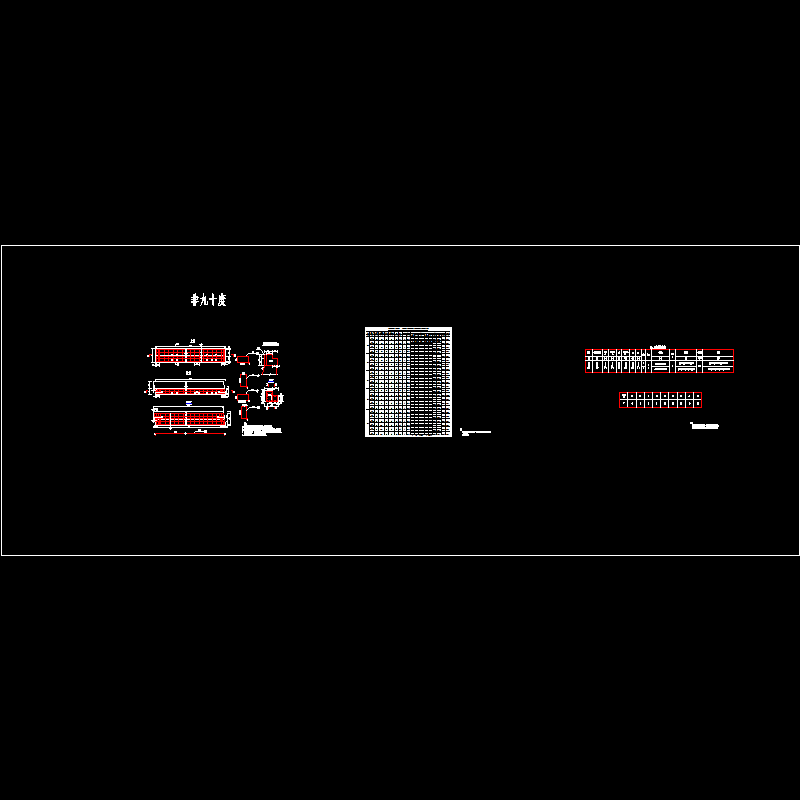

盖板涵台帽钢筋构造图(非90°)
盖板涵台帽尺寸及工程数量表(非90°)
……
共计12张
