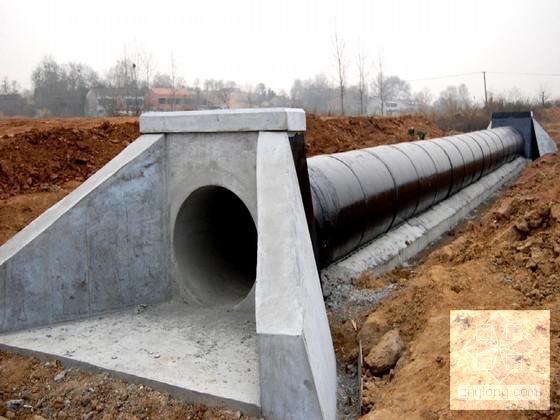

高速公路圆管涵（首件工程）施工方案(八字翼墙)

附件详情

跨径：1-Φ1.5 路线交角：135°
涵长：55.28米
圆管涵身采用C30混凝土，基础采用C20混凝土，端墙墙身、墙帽及八字翼墙墙身采用C25混凝土，洞口铺砌、隔水墙均为M7.5浆砌片石；钢筋采用R235和HRB335钢筋。主要工程数量为： C20混凝土端墙基础、圆管基础及翼墙基础51.45m，C25混凝土端墙墙身、墙帽及八字翼墙墙身14.9m，洞口铺砌、隔水墙采用M7.5#浆砌片石7.39m，砂砾垫层13.92 m，结构挖方量135 m，C30混凝土圆管2m正管26节、0.5m正管1节、斜管节2节长度2.78m。

【内容节选】
基坑开挖：基坑开挖前，按放样的基础边线位置撒上灰线，并在基础范围以外附近合适的位置控制桩，基坑开挖每侧比砼管座宽50cm，作为工作空间。基坑开挖时，为保证施工人员安全，两侧应按1：1.5放坡。弃土不能妨碍开挖基坑及其它工作，挖至接近基底标高时，保留10-20 cm一层
……
管基混凝土分2次浇筑，先浇筑底下部分，混凝土浇筑后，用插入式振动棒进行振捣，振动过程中应上下略为抽动，使上下振捣均匀，振捣完成后随即用平板抹平，以保证其平整度。同时注意预留管基厚度及安放管节座浆混凝土2-3cm，待安放管节后再浇筑管底以上部分
……
平接管安装的接缝宽度宜为10-20mm，其接口表面应平整，并应采用有弹性的不透水材料嵌塞密实，不得采用加大缝宽的方式满足涵洞长度要求。管节的接缝不得有间断、裂缝、空鼓和漏水等现象。
……
组织机构框图、进场机械设备一览表、施工人员一览表、圆管涵 施工工艺 图、管涵施工质量标准表、混凝土圆管管节成品质量标准表、质量保证体系框图、安全保证体系框图、安全管理组织机构图
……
共计16页，
