多项工程多形式圆管涵施工方案设计图纸合集

附件详情

该附件为圆管涵 施工方案 全套设计图，包含多项工程圆管涵设计，设计准确，图纸完整，对桥涵设计人员有一定的参考借鉴价值。
......
设计要求：
1. 各孔径的钢筋混凝土管节，分别采用同一种规格（材料、尺寸及配筋
均相同），以便工厂集中预制，并适用于不同填土高度。
2. 管节计算考虑管基参与受力，按管壁与管基共作用计算管壁内力，因
此，应根据不同的填土高度和车辆荷载分布情况进行涵管基础设计，以调整管
壁内力。
......
孔径分别为：1.0m、1.25m、1.50m
......
，共29张CAD设计图。

斜交涵洞锥坡式洞口构造

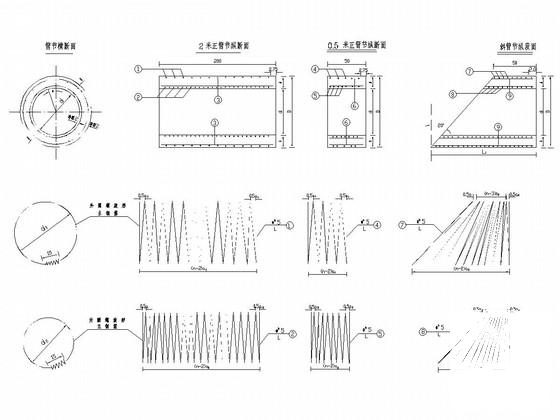

预制管节构造

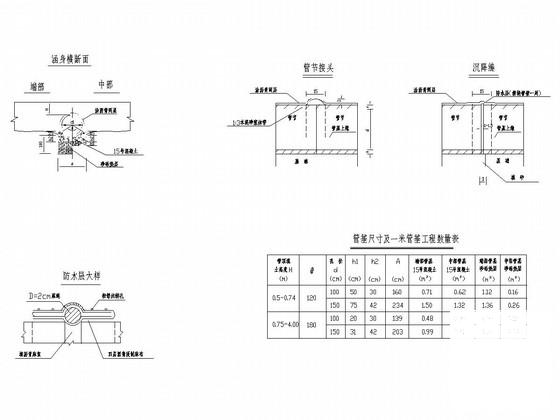

涵身构造及管基尺寸数量
