3跨16m钢筋砼T梁桥全桥CAD施工图纸(53张).dwg

技术标准:    1、通航净空:无通航要求。    2、桥梁纵坡:0.855 %。    3、设计荷载:汽车-超20级;验算荷载:挂车-120级    4、桥面宽度:净2×(0.5 10 0.5)米和中央分隔带0.5米    5、设计洪水频率:1/100,计算水位标高:78.299m    6、设计行车速度:60km/h    7、地震基本烈度:按Ⅵ度进行抗震设防   ......   设计要点:    1、上部构造采用3跨16m钢筋砼T梁组成,每跨半幅6片T梁,梁肋上行车道板半幅3跨连续现浇,0号台至3号台为一联,在桥台上设伸缩缝,桥台背墙和T梁之间预留缝宽斜长6厘米,伸缩缝均采用C-40型伸缩缝装置,桥面横坡为按路面设计横坡6.0%而定,由墩台盖梁构成。桥面两侧设宽为0.5米的钢筋砼防撞墙。    2、基础全为钻(冲)孔灌注桩,均按嵌岩桩设计,桩底沉渣不大于5cm,并严格按施工规范进行控制。桥台桩径均为120cm,桥墩桩径均为130cm,桥台半幅为桩基接承台,三肋式台,桥墩半幅为三柱式桥墩,柱的直径为120cm。台后填土为透水性材料,压实度符合公路路基施工规范要求。支座设置为板式橡胶支座(桥墩)和四氟滑板支座(桥台)。   ......   设计于2005年,共53张CAD设计图。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 0号桥台一般布置图.dwg
    0号桥台一般布置图.dwg

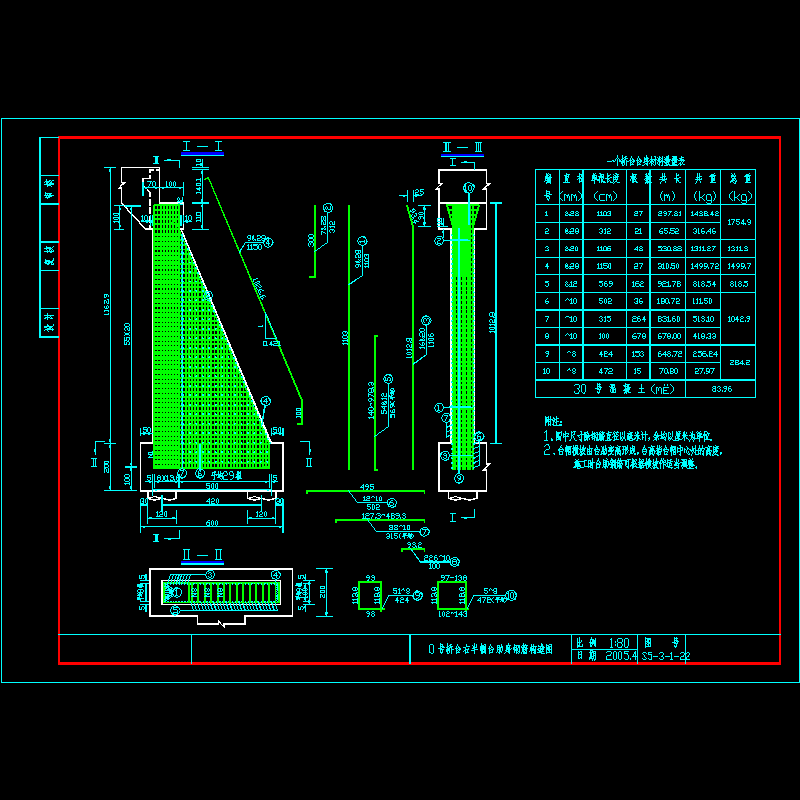

  • 0号桥台右半幅台肋身钢筋构造图.dwg
    0号桥台右半幅台肋身钢筋构造图.dwg
  • 0号桥台右幅盖梁钢筋构造图.dwg
    0号桥台右幅盖梁钢筋构造图.dwg

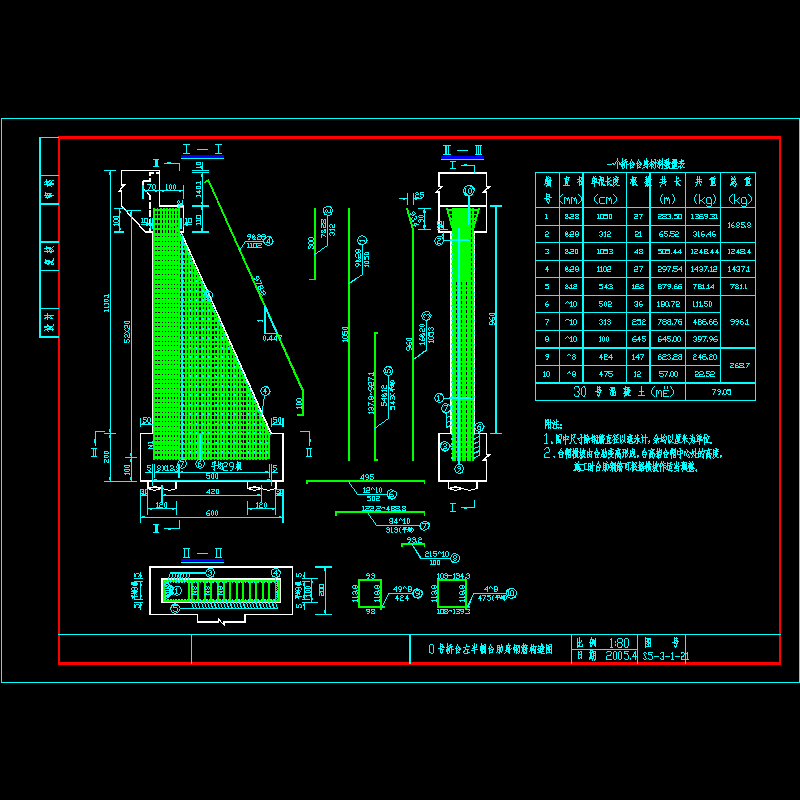

  • 0号桥台左半幅台肋身钢筋构造图.dwg
    0号桥台左半幅台肋身钢筋构造图.dwg

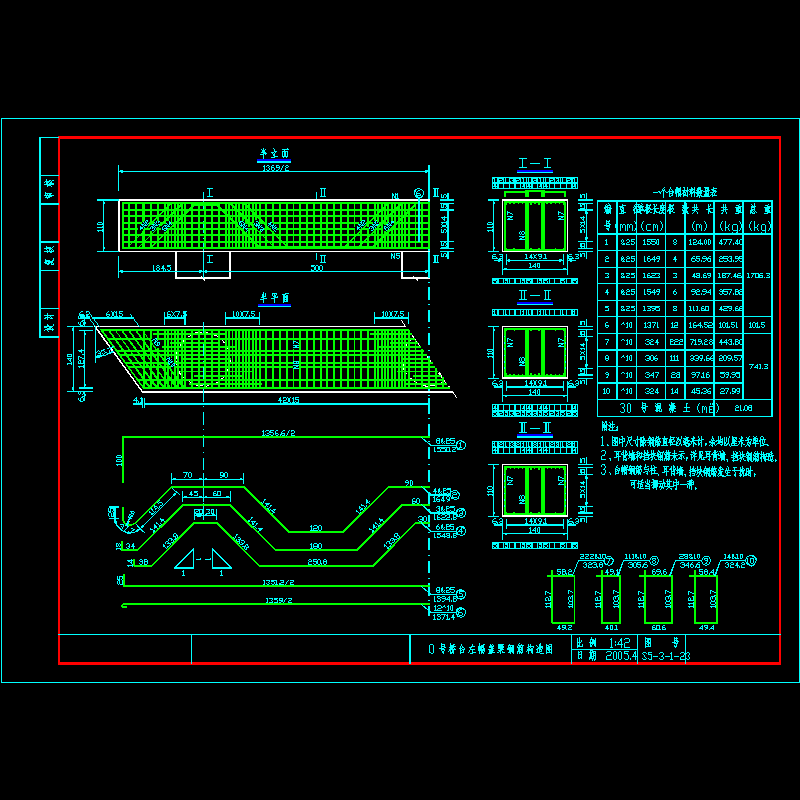

  • 0号桥台左幅盖梁钢筋构造图(改).dwg
    0号桥台左幅盖梁钢筋构造图(改).dwg
  • 0号桥台承台钢筋构造图.dwg
    0号桥台承台钢筋构造图.dwg
  • 0号桥台挡块钢筋构造图.dwg
    0号桥台挡块钢筋构造图.dwg
  • 0号桥台搭板钢筋构造图.dwg
    0号桥台搭板钢筋构造图.dwg
  • 0号桥台桩基钢筋构造图.dwg
    0号桥台桩基钢筋构造图.dwg
  • 0号桥台耳背墙钢筋构造图.dwg
    0号桥台耳背墙钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
